Cómo hacer un PCB / PCB que hace la guía (5 / 9 paso)

Paso 5: El método de grabado

For The Etching Method :-

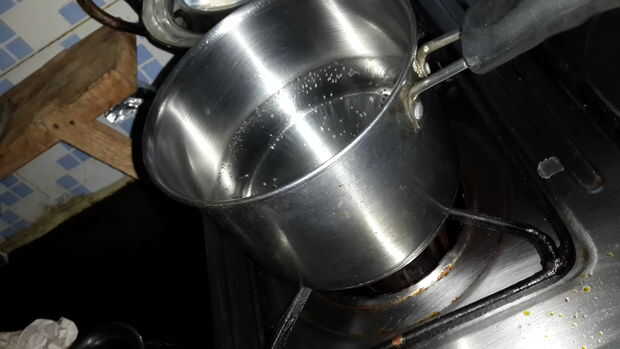

1. hervir aprox. 500 ml de agua en un utensilio para 15-20 minutos. Es el más caliente el agua, el menos tiempo el grabado método tomará.

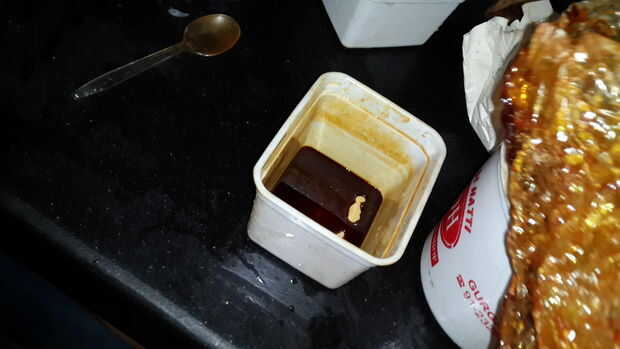

2. verter el cloruro férrico en el recipiente.

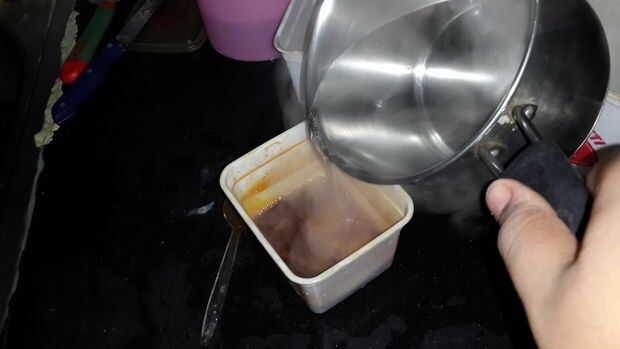

3. ahora, vierta el agua hirviendo en cloruro férrico. (El agua más caliente es, el menos tiempo el grabado método tomará) (No no totalmente llenar el contenedor)

4. también verter el agua hirviendo en el recipiente grande (otra vez, no totalmente llenarlo)

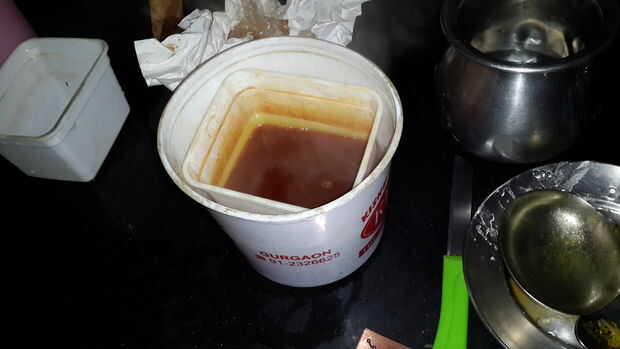

5. ahora ponga el recipiente en el recipiente grande, después de que la Junta en el recipiente

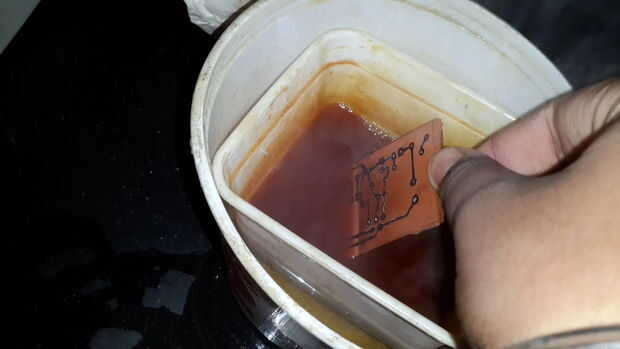

6. siga chequeando que el cobre se elimina o no.
Mantener la junta con las pinzas (no con las manos como estoy haciendo, ya que es una sustancia química).

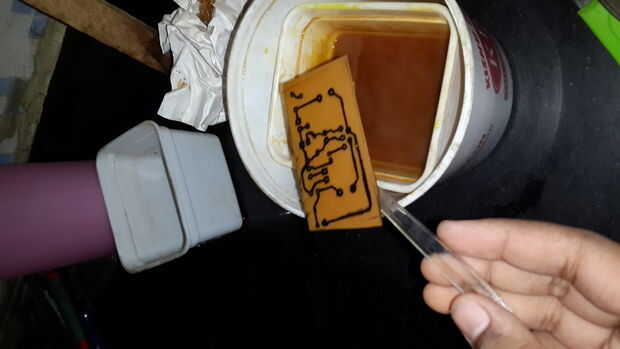

7. si el cobre se elimina completamente (como esto) entonces, el grabado se realiza.
