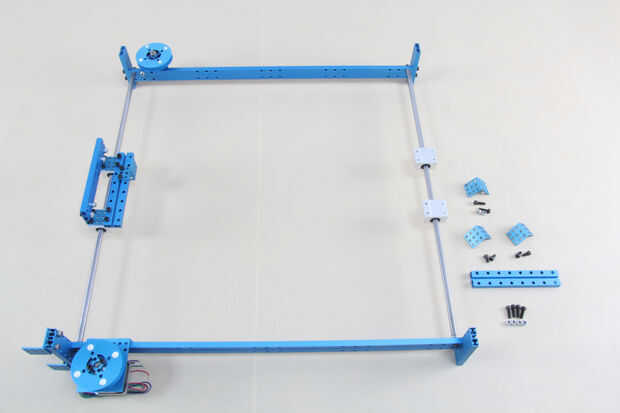

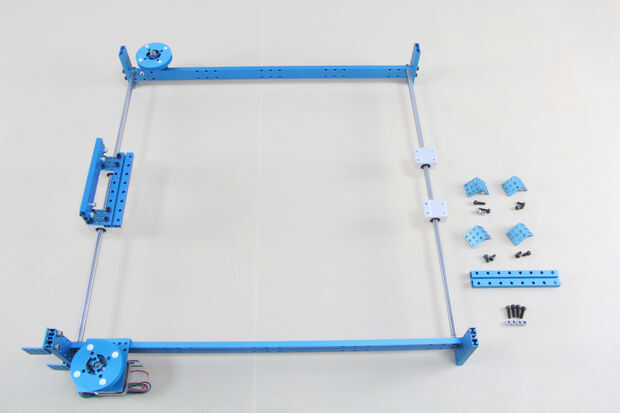

Paso 9: Añadir eje y
3 × viga 0824-128
6 × soporte de 3 x 3
10 x tornillo M4 × 8
× 14 tornillo M4 × 14
10 × nylon tuerca M4
Procedimiento:

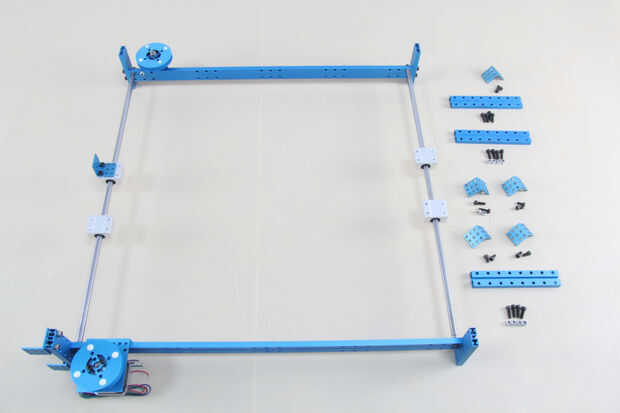

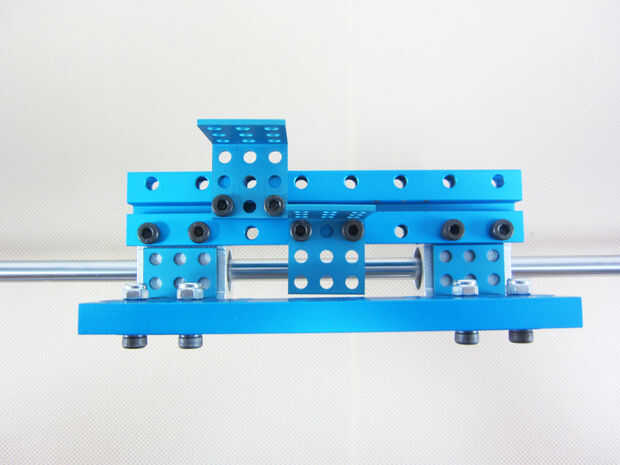

1. Instale el primer soporte de 3 x 3 sobre una unidad lineal de movimiento diapositiva 8mm con 2 tornillos M4 × 8.
2. Instale la segunda abrazadera 3 x 3 en otro movimiento Deslice la unidad lineal 8mm en el mismo lado con 2 tornillos M4 × 8.

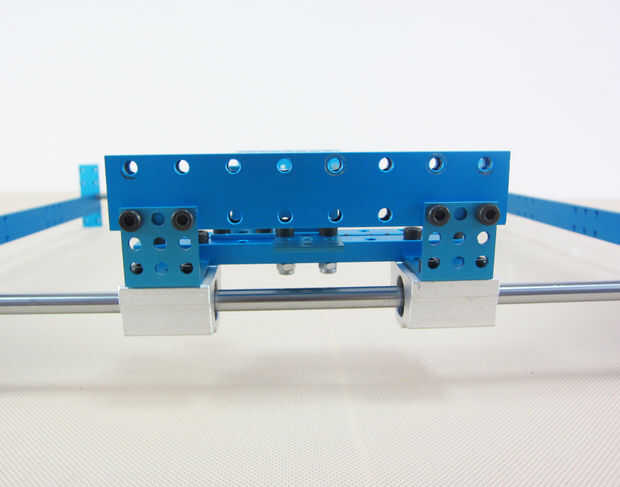

3. instalar la primera viga 0824-128 en los dos movimiento Deslice la unidad lineal 8mm con soporte de 3 x 3 mediante 4 tornillos M4 × 14.

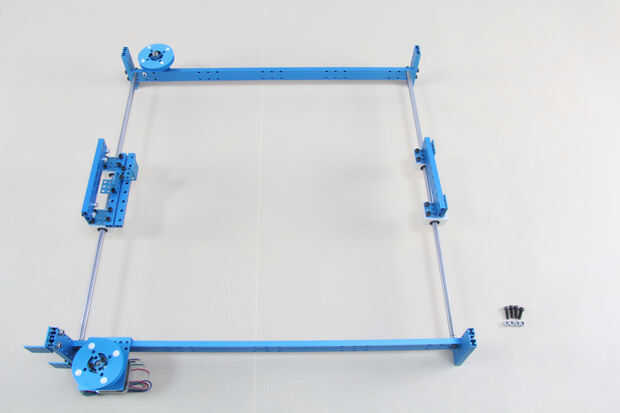

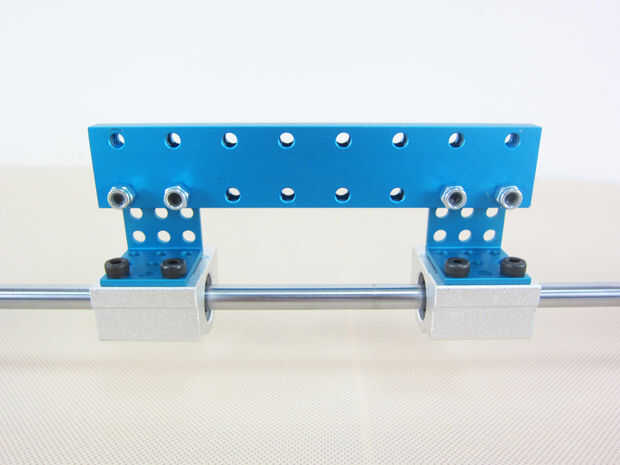

4. instalar la segunda viga 0824-128 en el soporte de 3 x 3 mediante 4 tornillos M4 x 14 y 4 Nylon tuerca M4.
5. Instale el soporte de tercer 3 x 3 en la primera viga 0824-128 con 2 tornillos M4 × 8.

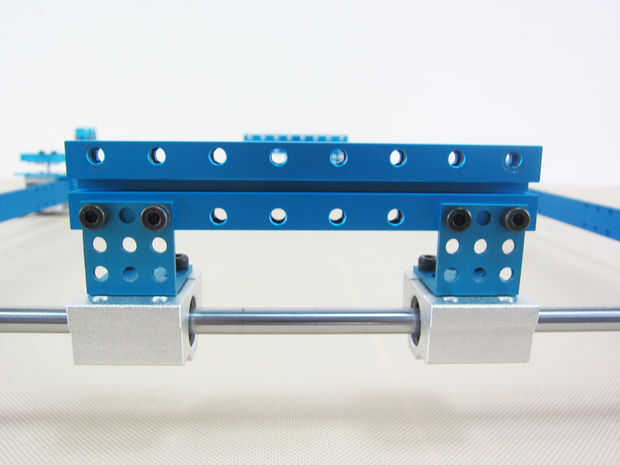

6. Instale el soporte cuarto de 3 x 3 en la primera viga 0824-128 con 2 tornillos M4 × 8 y 2 Nylon tuerca M4.

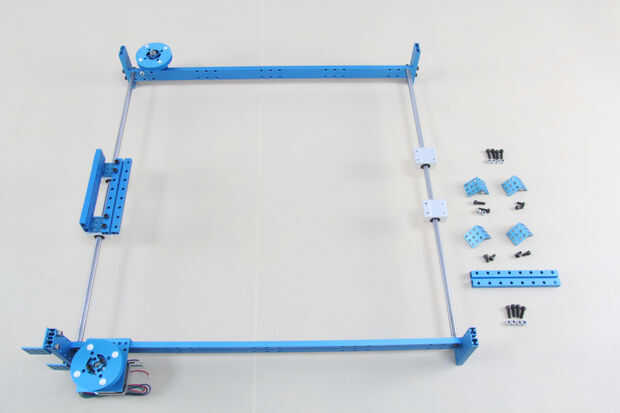

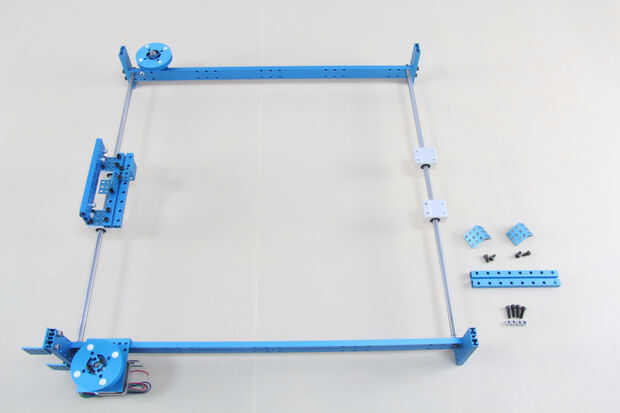

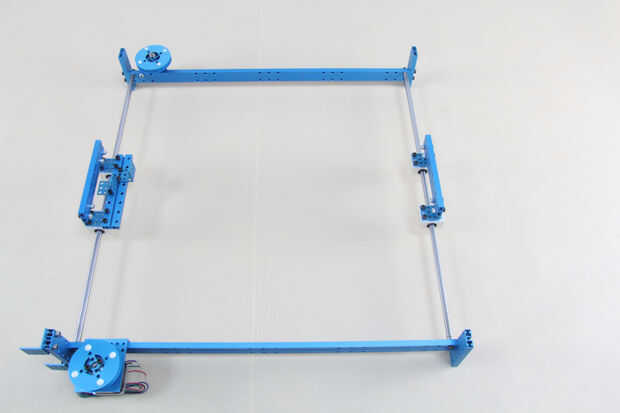

7. Instale el quinto y el sexto soporte 3 x 3 en unidad de tobogán movimiento lineal 2 8mm con 4 tornillos M4 × 8.

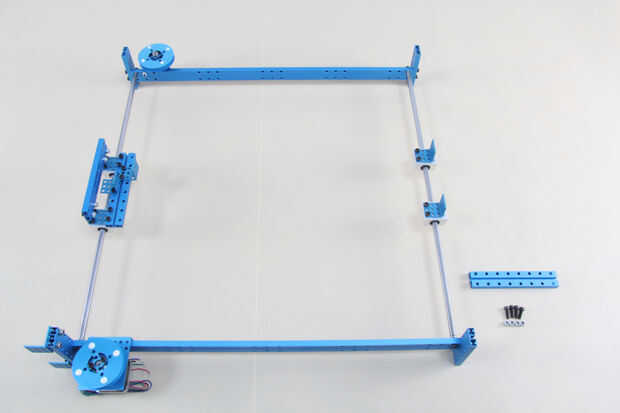

8. instalar la tercera viga 0824-128 en el quinto y sexto soporte 3 x 3 mediante 4 tornillos M4 x 14 y 4 Nylon tuerca M4.
