Paso 15: Construir el mecanismo de dibujo

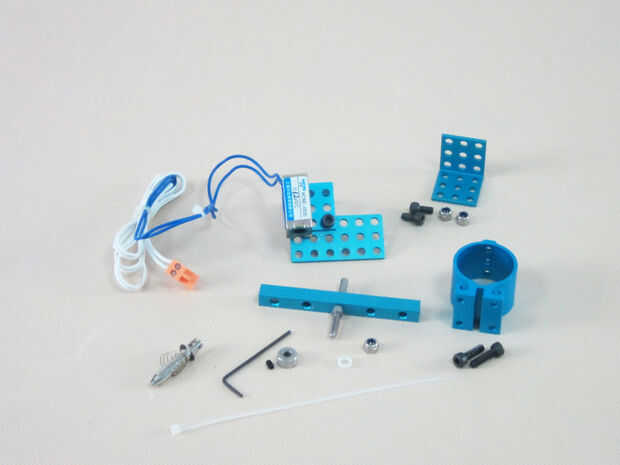

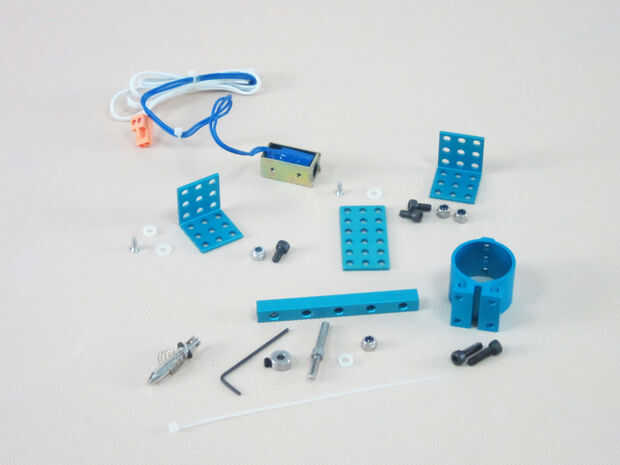

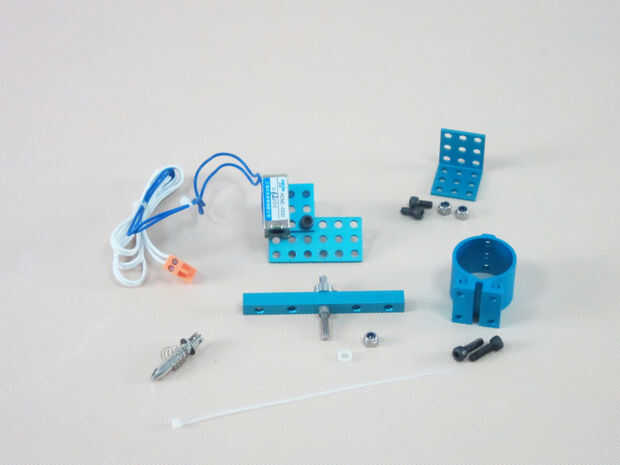

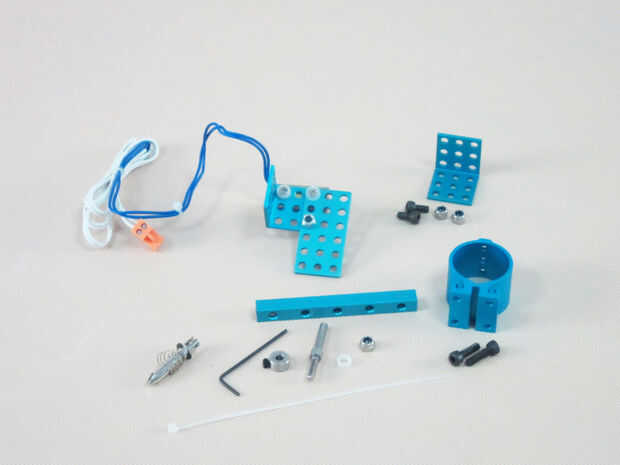

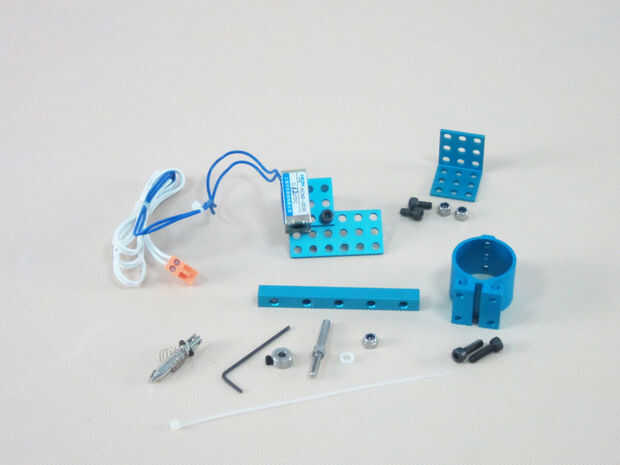

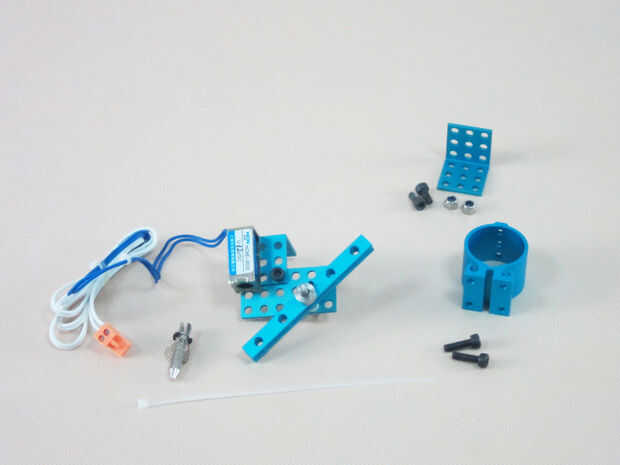

1 × solenoide - 12v
1 × viga 0808-80
1 × soporte general
2 x soporte de 3 x 3
1 x placa de 3 × 6
1 × roscado del eje 4x31mm
Collar de eje de 1 × 4mm
1 × sin cabeza tornillo M3x5
2 x tornillo avellanado M3 × 8
2 x anillo de plástico 4x7x2mm
2 x anillo de plástico 4x7x1mm
3 x tornillo de M4 × 8
2 x tornillo M4 × 14
4 × nylon tuerca M4
Ataduras de cables de nylon de 1 ×

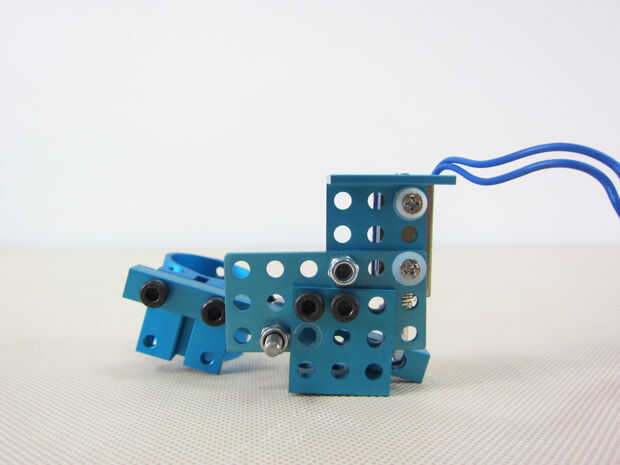

Procedimiento:

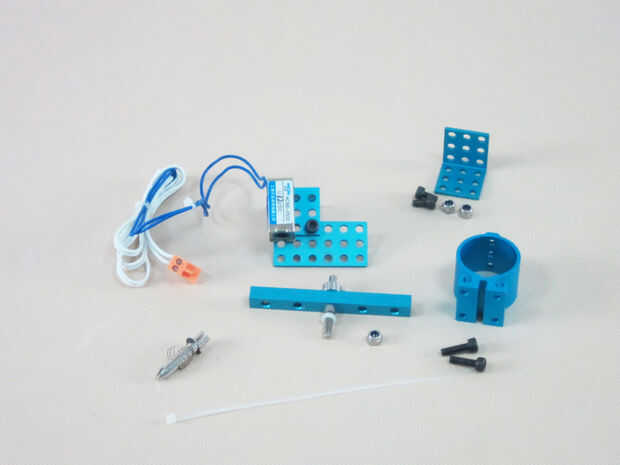

1. Instale el solenoide - 12v en el primer soporte de 3 x 3 con un Tornillo avellanado M3 × 8, un anillo de plástico 4x7x2mm y un 4x7x1mm de anillo de plástico.

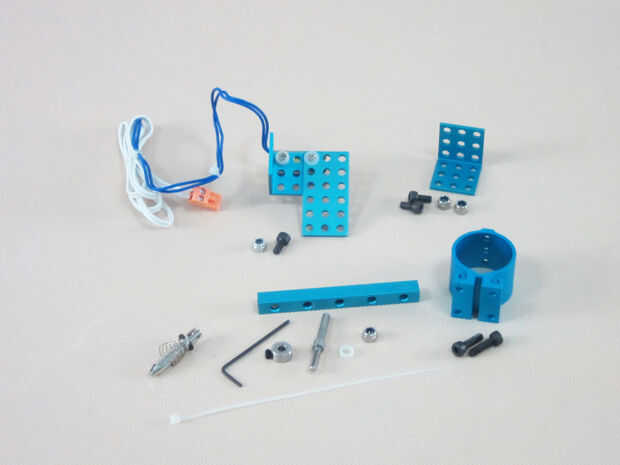

2. Instale la placa de 3 × 6 en el primer soporte de 3 x 3 y el solenoide - 12v con un Tornillo avellanado M3 × 8 y un anillo de plástico 4x7x1mm.
3. Instale el primer soporte de 3 x 3 en la placa de 3 × 6 con un tornillo M4 × 8 y tuerca de Nylon M4.

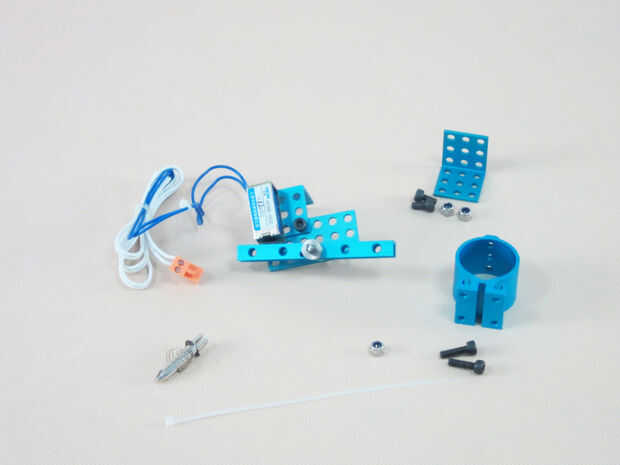

4. Inserte el eje roscado 4x31mm la viga 0808-80.
5. Coloque el Collar de eje de 4mm en el eje roscado 4 × 31 mm e inserte un tornillo sin cabeza M3 × 5 en el Collar del eje 4mm.
6. Instale un anillo de plástico 4x7x2mm en el eje roscado 4 × 31 mm.

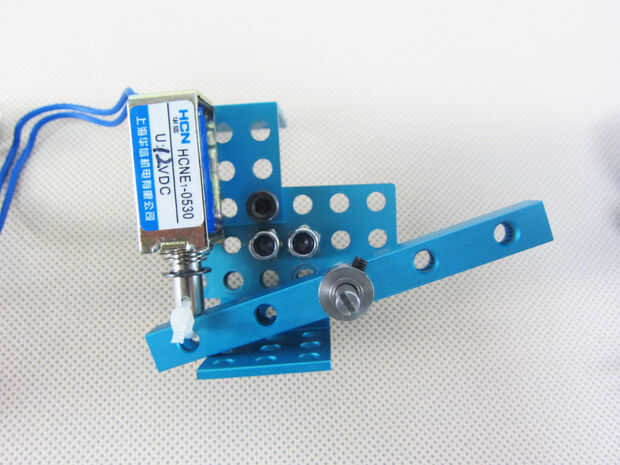

7. Inserte el eje roscado 4 × 31 mm con la viga 0808-80 en el orificio de la placa de 3 × 6.

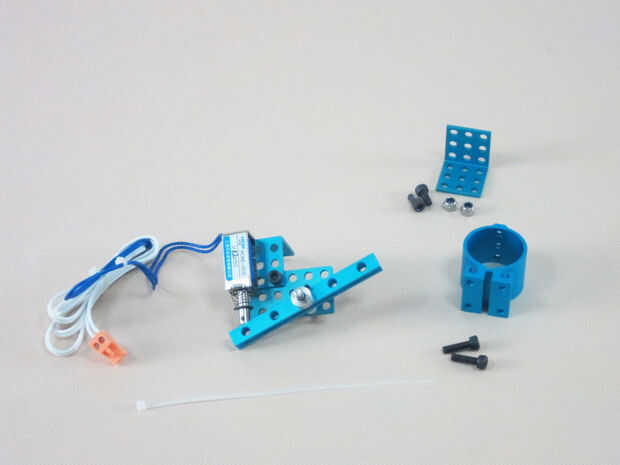

8. Instale el eje roscado 4 × 31 mm con la viga 0808-80 a la placa 3 × 6 con Nylon tuerca M4.

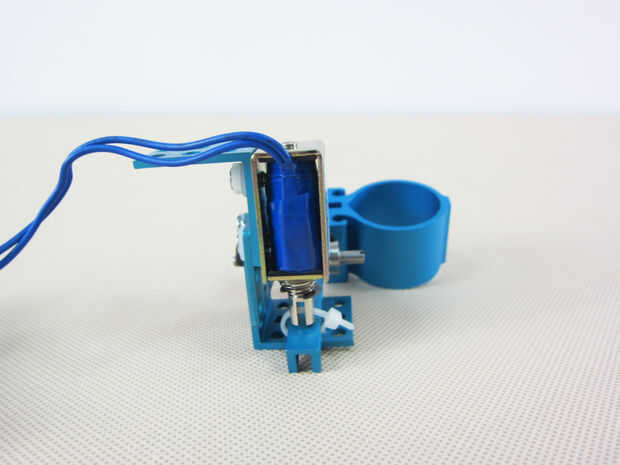

9. Instale la viga 0808-80 al solenoide - 12v utilizando un sujetacables de Nylon.

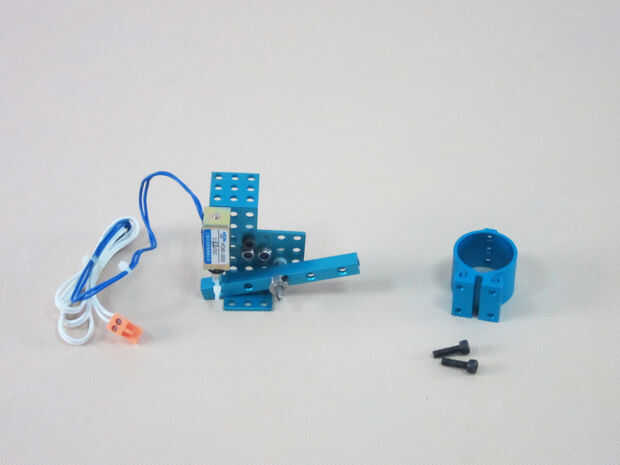

10. Instale la segunda abrazadera de 3 x 3 en la placa de 3 × 6 con 2 tornillos M4 × 8 y 2 Nylon tuerca M4.

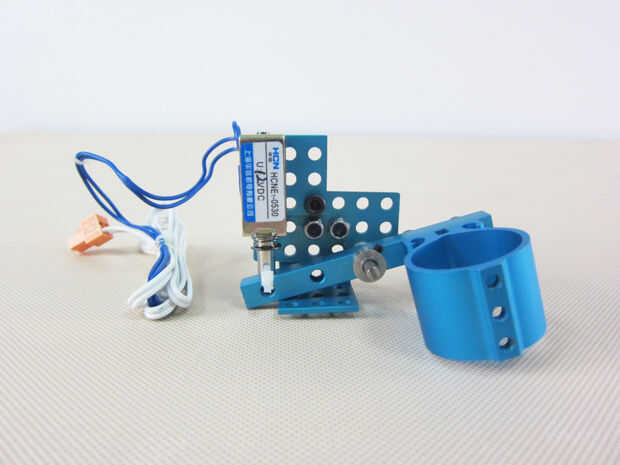

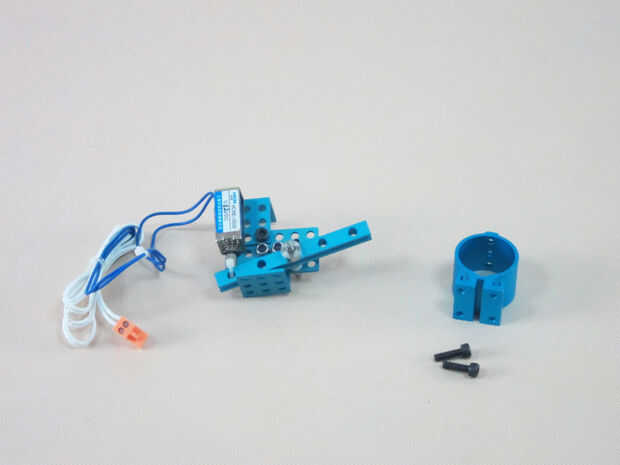

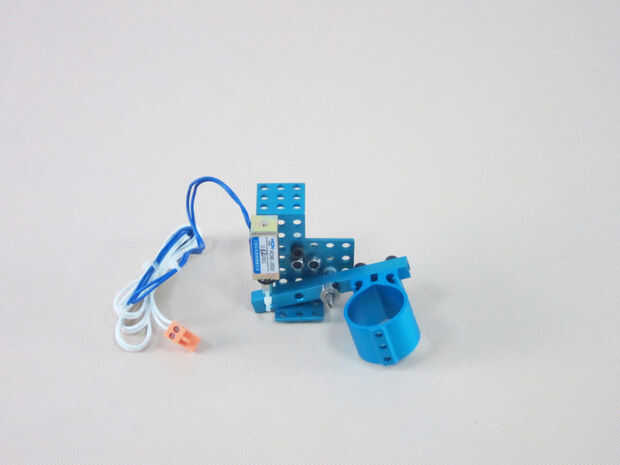

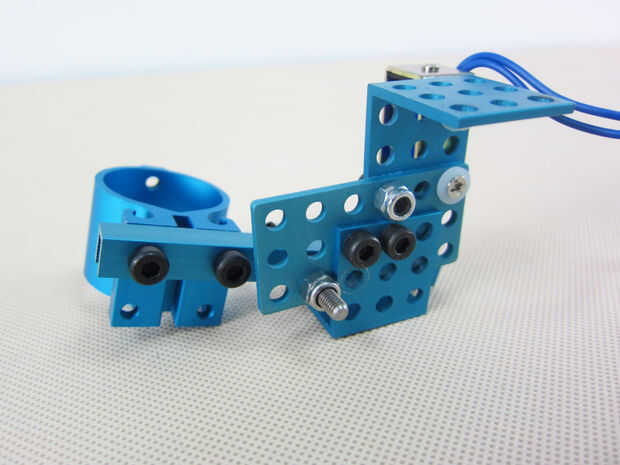

11. Instale el soporte General a la viga 0808-80 con 2 tornillos M4 × 14.
