Cómo hacer un plotter XY con Makeblock (17 / 18 paso)

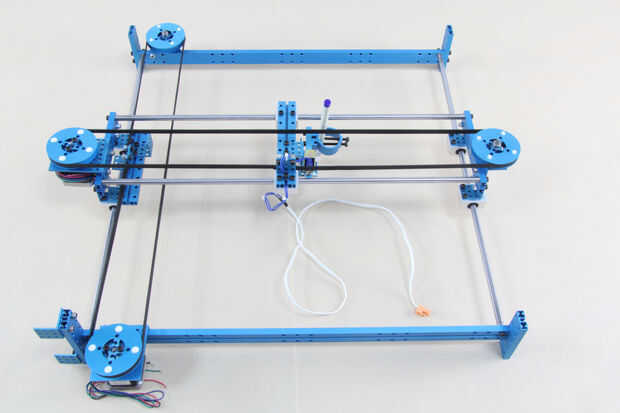

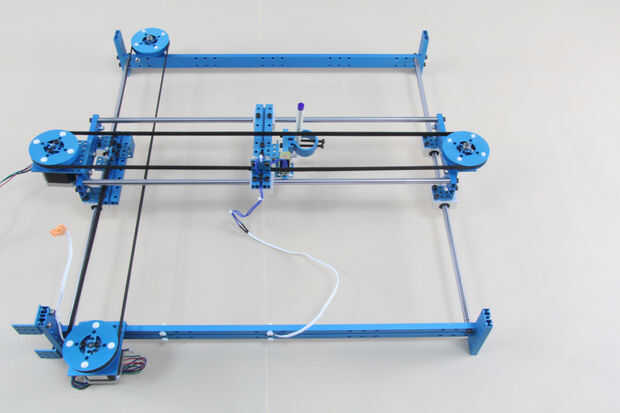

Paso 17: Añadir módulos electrónicos

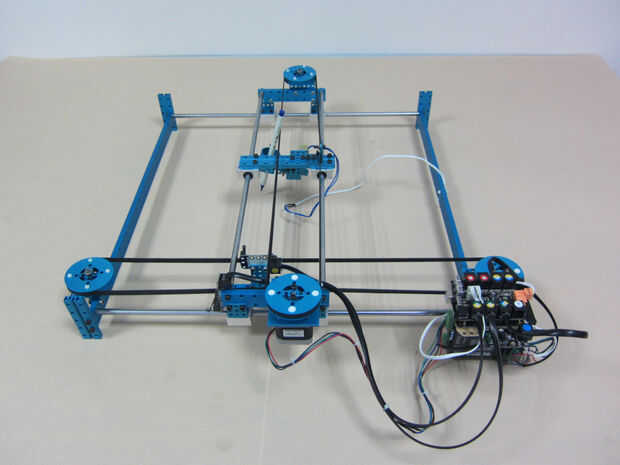

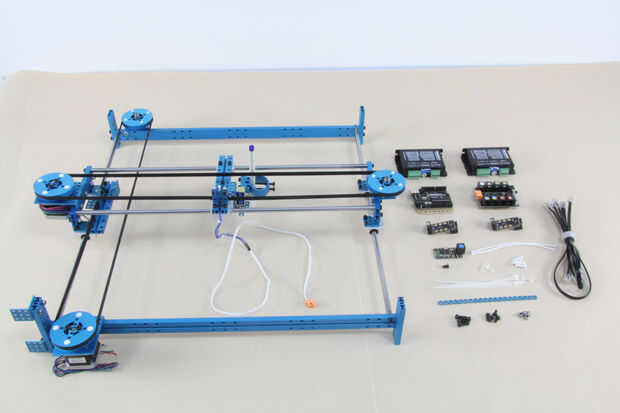

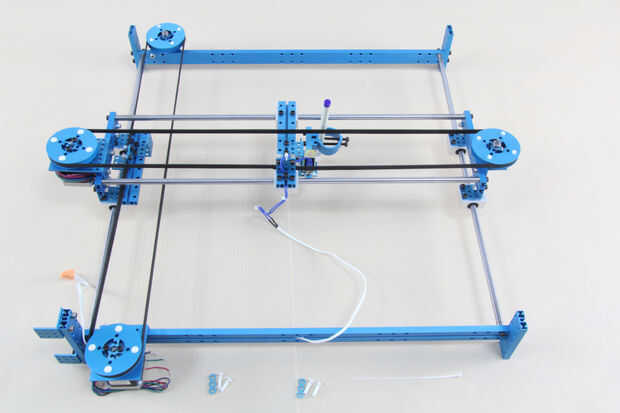

Materials List:
1 × Arduino
1 x soporte acrílico de Arduino
× 1 Me-BaseShield
2 x controlador de motor paso a paso
Módulos 1 × Me-Bluetooth
2 × Me interruptor final de carrera

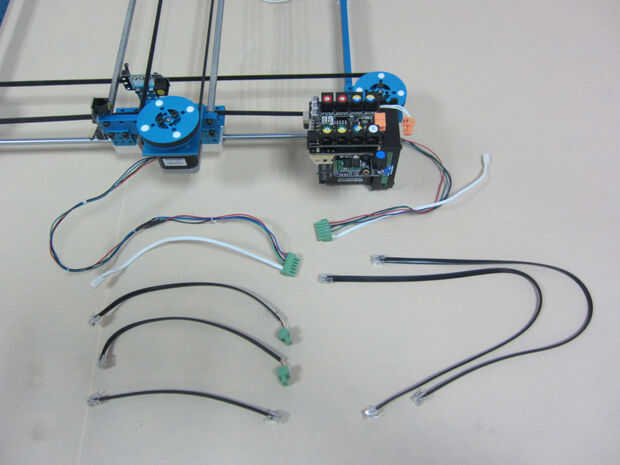

3 x 6P6C RJ11 cable 20cm
2 x 6P6C RJ11 cable 50cm
Remache plástico 4 × 4120
Anillo de plástico de 6 × 4x7x2mm
1 x varilla
4 x tornillo M4 × 8
4 x tornillo M4 × 14
4 × nylon tuerca M4
Ataduras de cables de nylon de 8 x

Procedimiento:

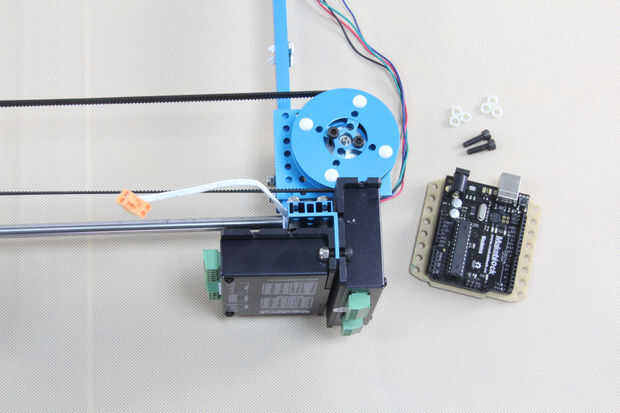

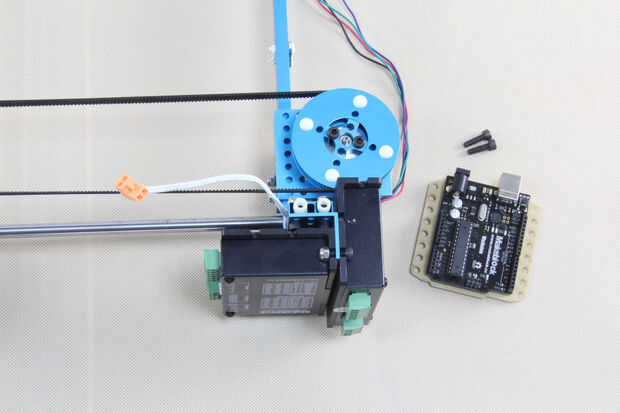

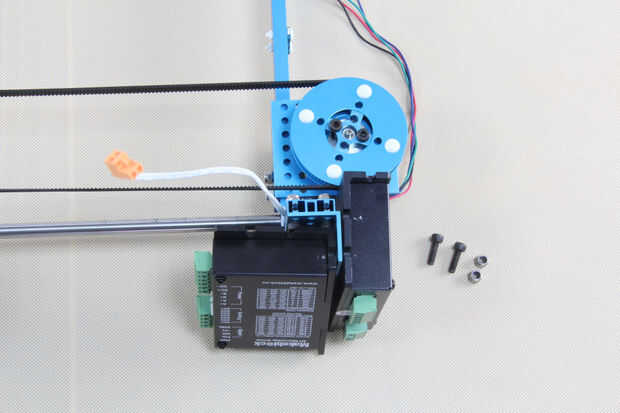

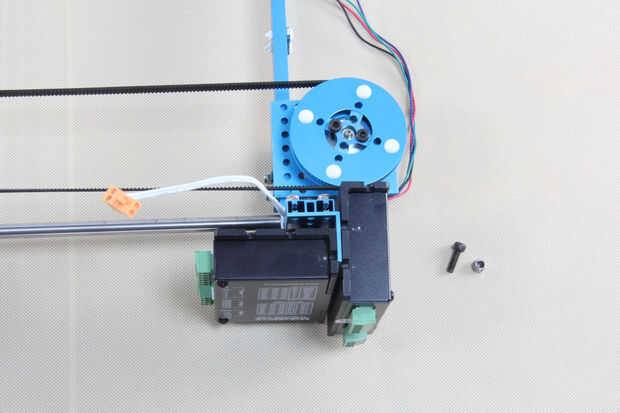

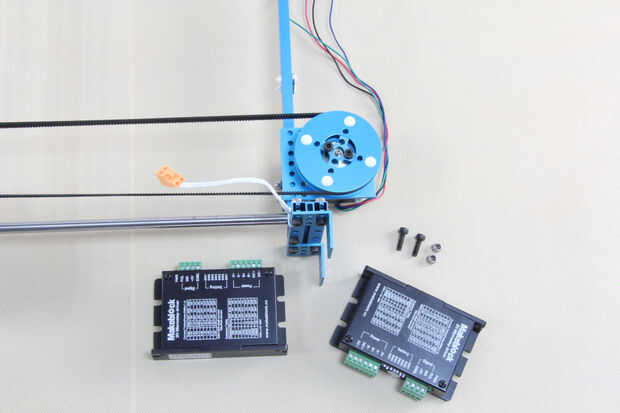

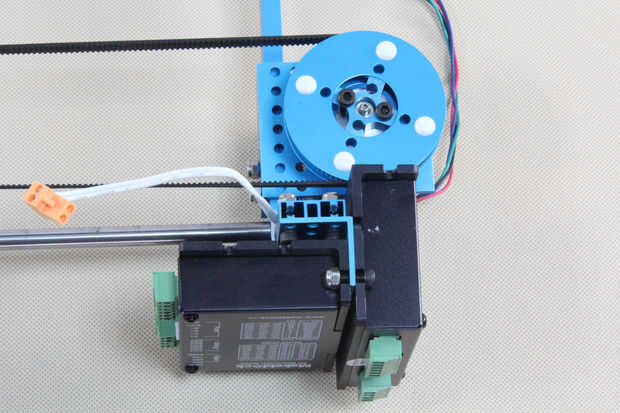

1. instalar el 2 con el soporte de 3 × 3 en viga 0824-96 con 2 tornillos M4 x 14 y 2 Nylon tuerca M4.

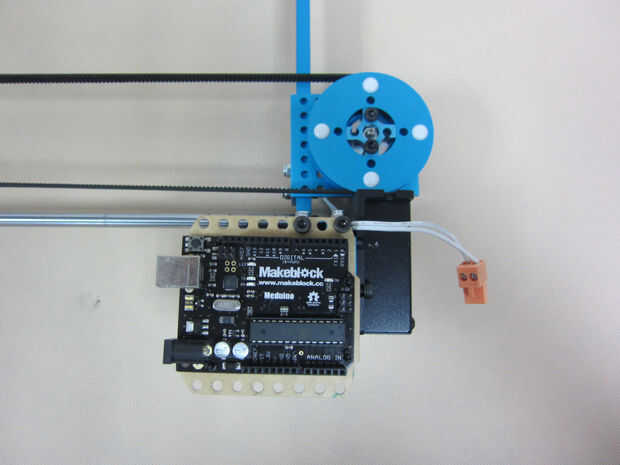

2. instalar Meduino en viga 0824-96 con 2 tornillos M4 x 14 y 6 anillo de plástico 4x7x2mm.

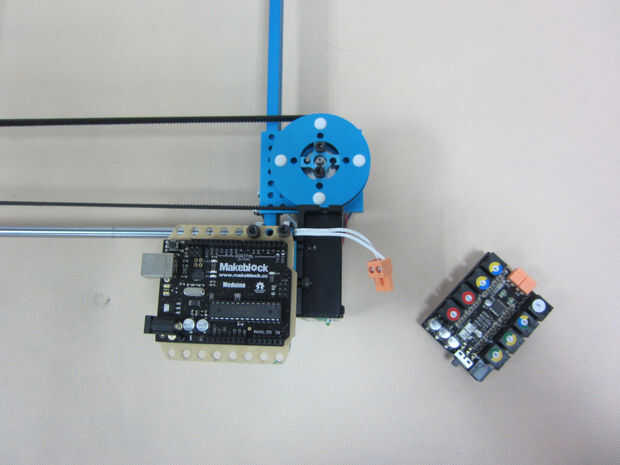

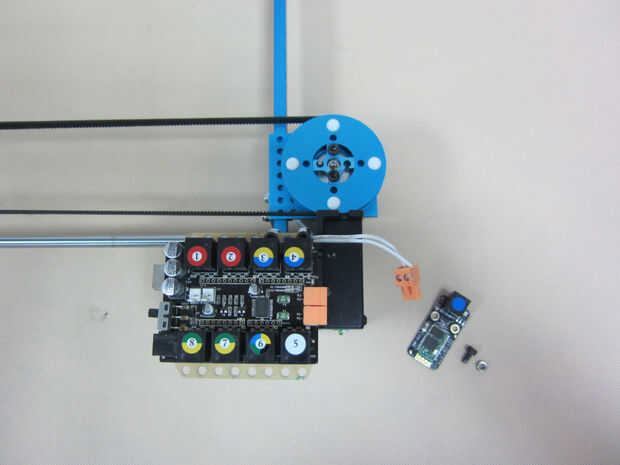

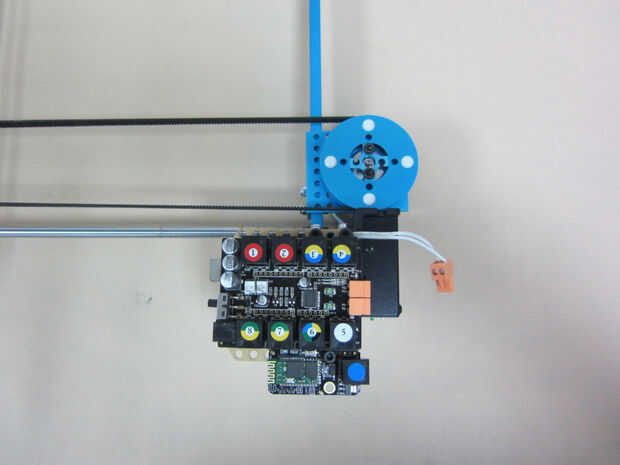

3. Enchufe el escudo Me Base en Meduino.
4. instalar mi Bluetooth.

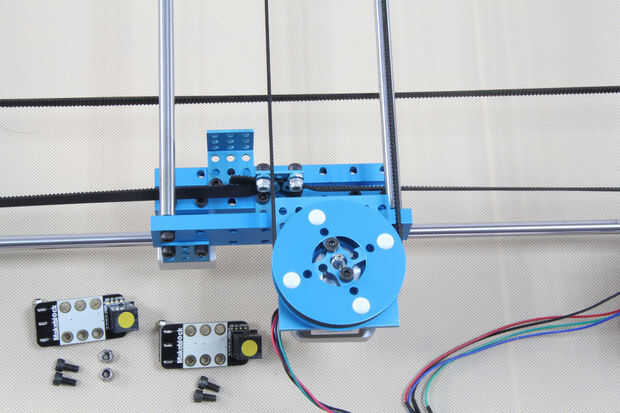

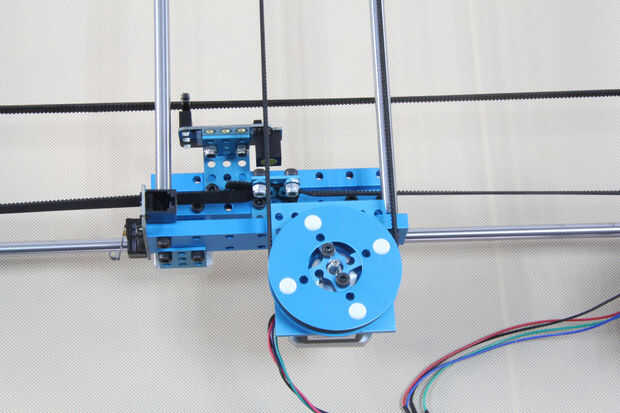

5. Conecte el primer Me-carrera en la viga 0824-128 con 2 tornillos M4 × 8.

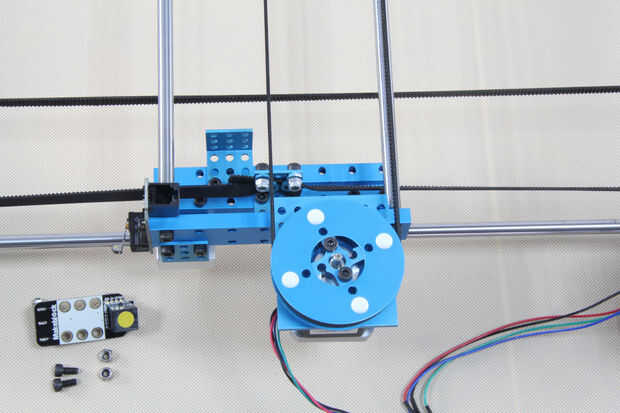

6. Conecte el segundo Me interruptor en el soporte de 3 × 3 con 2 tornillos M4 × 8 y 2 Nylon Cable lazos.

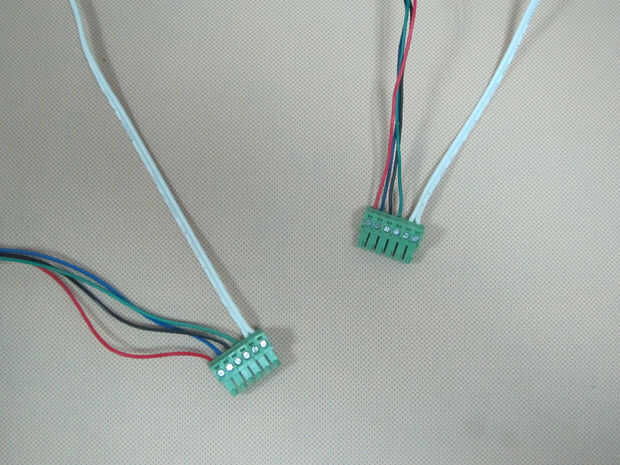

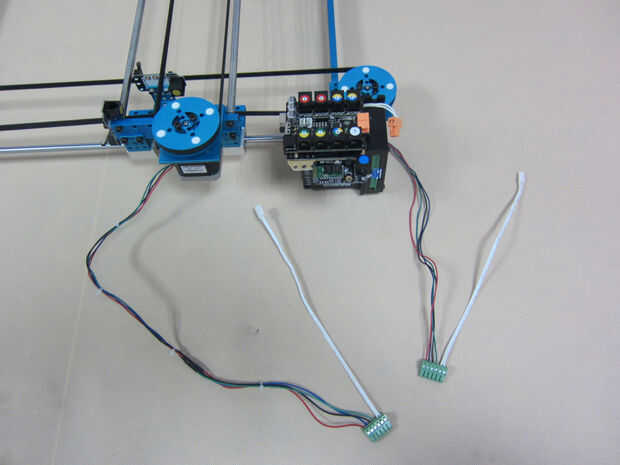

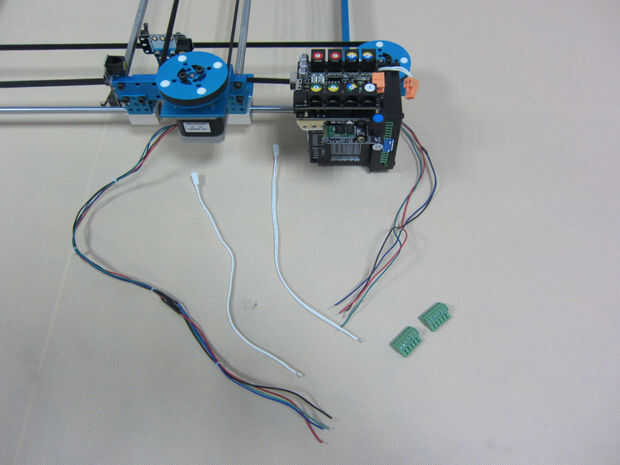

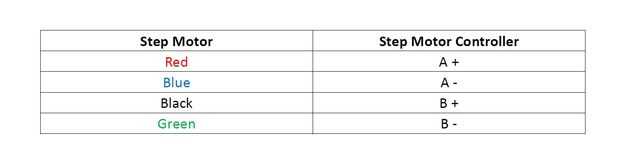

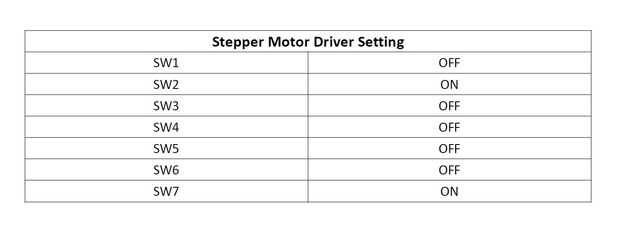

7. conectar los motores paso a paso para el conector del controlador de motor paso a paso.

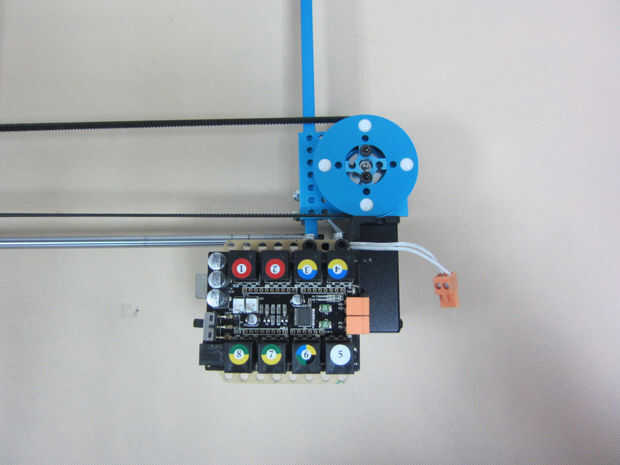

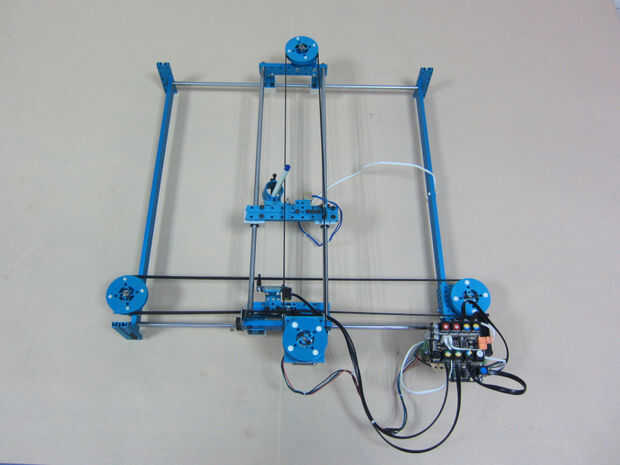

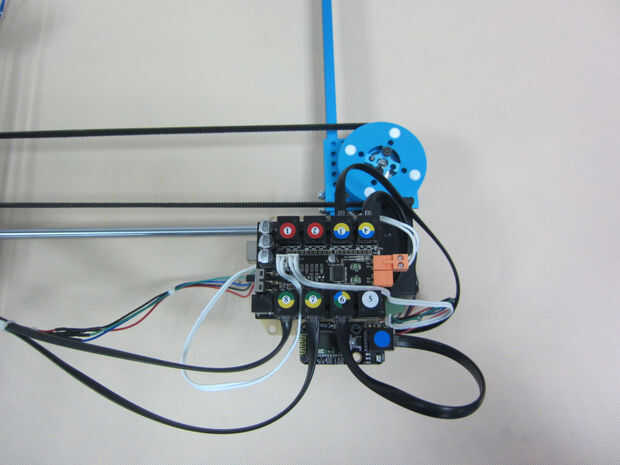

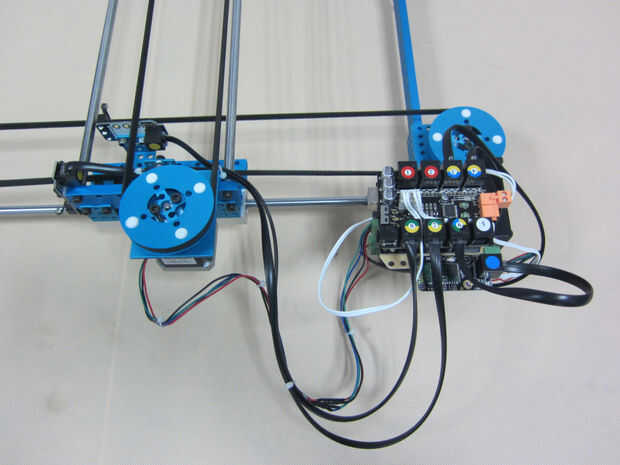

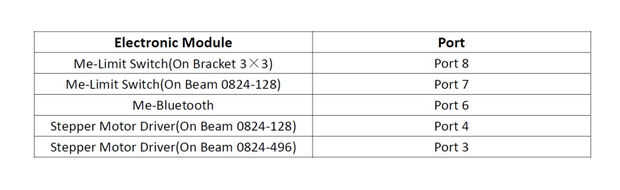

8. Conecte todos los módulos electrónicos con Base en mi escudo.
