Cómo hacer un prototipo urbano 'Que brilla intensamente de un paso de peatones' (1 / 14 paso)

Paso 1: Paso 1: lista de materiales

Cuando he creado este proyecto para el Festival urbano de prototipos estaba operando bajo una serie de restricciones, significativamente más tiempo y dinero. Tuve pocas semanas para reunir todo este proyecto, trabajando durante los fines de semana y tardes de lunes a viernes, así que intenté utilizar componentes personalizados como pocos como sea posible. En cuanto al presupuesto, el proyecto iba a ser capaz de ser el prototipo para menores $1000,00 (que terminó superando por unos $50).

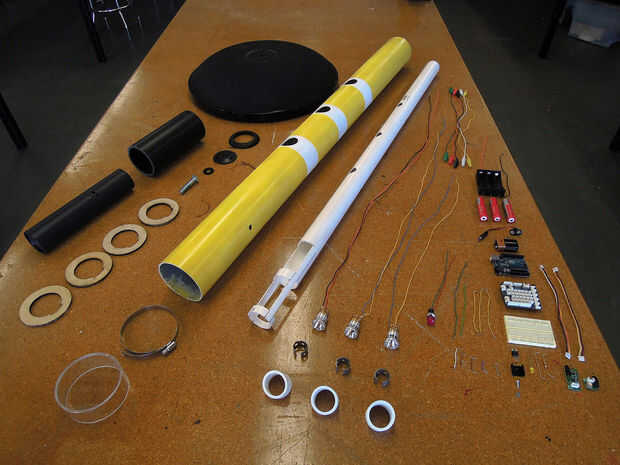

Estos son los componentes que utiliza para crear los cuatro "postes de luz" utilizados para crear el paso de peatones que brilla intensamente:

[x 12] bombilla (Ultrafire Cree Xm-l T6 LED 1mode 1000 lúmenes 3.7-18v) (de Amazon)
[12] 18650 3000mah li-ion pilas (de Amazon)
sostenedor de batería 18650 [x 4] (de Digi-Key)
[4 x] soporte de paraguas (de Pottery Barn)
[4 x] Arduino Uno (de Jameco)
[4 x] Grove RF - Base proteger (de la épica Tinker)
[4 x] Grove - 433 MHz Simple RF Link Kit (incluyendo un transmisor y un receptor) (de Epic Tinker)
[x 8] Grove - Universal 4 Pin 20cm Cable (para conectar el transmisor/receptor para el escudo de la Base) ( Epic Tinker)
[4 x] 4" de diámetro x 47" los pipa aluminio (ordenada cortar a la medida de un stock de 20' pieza en Bayshore metales)
[x 4] 1-1/2" diámetro x 5' del PVC de la pipa (en cualquier ferretería)
[1 x] 1-1/4" diámetro x 2" PVC pipa (en cualquier ferretería)
[1 x] 3 "x 2' ABS DWV tubería (en cualquier ferretería)
[1 x] carrete de tira de acero galvanizada calibre 20 (en cualquier ferretería)
[1 x] 4" diámetro x 12" tubo de acrílico (de grifo plástico)
[4 x] 4" diámetro x 1/8" espesor círculo de acrílico (o [1 x] 12 "x 12", 1/8" hoja de acrílico gruesa)(from TAP Plastics)
madera contrachapada de desecho [1 x]
[1 x] paquete surtido de alambre de puente rígido (para protoboard) (de Radioshack)
[1 x] carretes surtidos de 18ga. sólida conexión cable (del Radioshack)
batería de 9V [x 4]
Tablero [x 4] (de Jameco)
[4 x] interruptor de botón momentáneo (de Radioshack)
disipador de calor [x 4], TO-220, 1 agujero (de Jameco)
[4 x] punta 120 Transistor NPN Darlington (de Jameco o Radioshack)
[4 x] 2,2 K Ohm resistor (de Jameco o Radioshack)
[4 x] la resistencia de 10K Ohm (de Jameco o Radioshack)

Herramientas:
Usé una variedad de herramientas de mano y estacionarias. Trata de especificar una forma recomendada de fabricación aunque la mayor parte de mi proceso se podría realizar utilizando enfoques alternativos. Apoyó mucho en la TechShop local durante la mayor parte de la construcción. Fue muy útil tener todas las herramientas que necesita en un solo lugar junto con el espacio para estirar y trabajar continuamente.
