Paso 2: Paso 2: prueba de las luces
• las luces de cable en paralelo
• Conecte las luces a pilas
El componente más importante de este proyecto es las luces. Tienen que ser lo suficientemente brillante como para competir con la luz ambiente (desde arriba de las farolas, pantallas escaparate y faros de un coche). Puede ser difícil distinguir visualmente un peatón de su entorno cuando se está cruzando una calle por la noche, particularmente en una intersección sin una ruta marcada de la travesía. Inundando el camino cruzando con la luz que es más brillante que el entorno inmediato genera un área de alto contraste que nuestros ojos son atraídos naturalmente a. Cuando cruces peatonales a través de esta luz se convierten en más visibles a los ciclistas y los conductores que se aproximan.
Para este prototipo he utilizado bombillas de linterna LED alta potencia (Cree XM-L Ultrafire solo modo 1000 lúmenes). Estas fueron las mejores luces que pude encontrar que mis limitaciones: brillante, enviado de Estados Unidos (les necesitaba rápido), compacto y asequible (que necesitaba para mantener dentro de un presupuesto de $1000 para todo el proyecto), factor de forma de plug-n-play (disipador de calor incorporado y reflector de la vivienda para el LED ahorrado tiempo y esfuerzo), ya configuración escurr energía de la batería.
[PRECAUCIÓN: estas luces son muy brillantes. Muy luminoso. No mirar a ellos directamente. En una instalación ideal las luces para el paso de peatones que brilla intensamente sería colocadas y cerradas de tal manera que los LEDs no es directamente visibles (en la mayoría de los casos).]

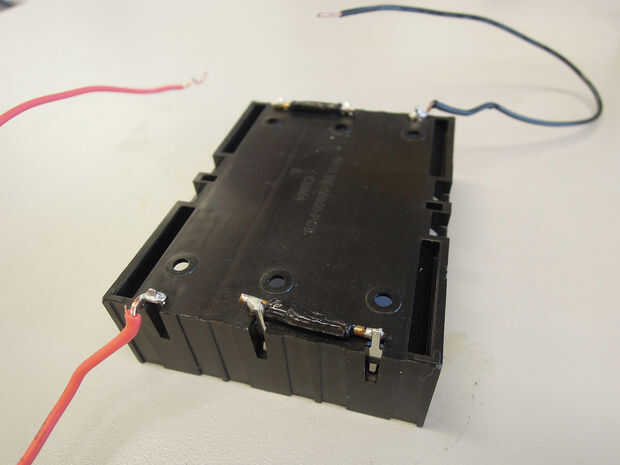

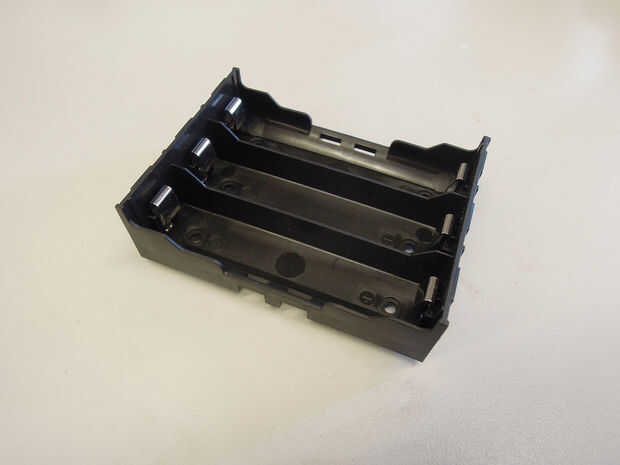

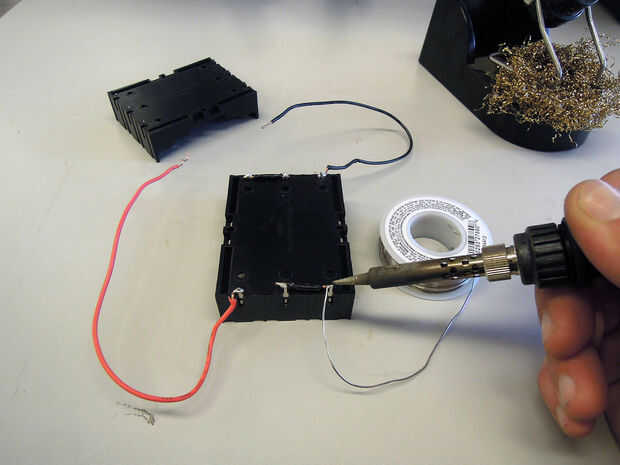

Así que el primer paso es para asegurarse de que las luces funcionan. Para ello necesitaremos conectar a una fuente de alimentación. Normalmente cada una de estas bombillas se empareja con una 18650 batería del Li-ion en una linterna. Pensé que sería mejor usar tres luces por poste para conseguir una difusión suficiente de la luz en la calle. Por lo tanto utilicé tres baterías por poste. He comprado un soporte de batería de 3 celdas de Digi-Key (pieza Nº BK-18650-PC6-ND). Las pilas de tres 18650 necesitan para operar en "serie" por lo que necesitamos para la soldadura de cable entre algunos de los montajes de PC y en los extremos para que nos hemos conectado (+) y (-) puntos de conexión. Asegúrese de hacer un seguimiento de qué lado es positivo y qué lado es negativo. He intentado usar cable rojo para (+) y alambre negro (-) siempre que sea posible.
[PRECAUCIÓN: no conecte el terminal de una batería a la terminal (-). Esto puede destruir la batería, crear un lío y posiblemente incendiarse y dañar a usted o a otros]

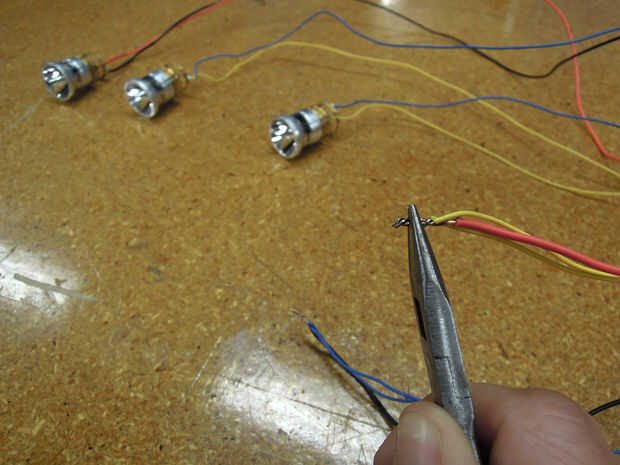

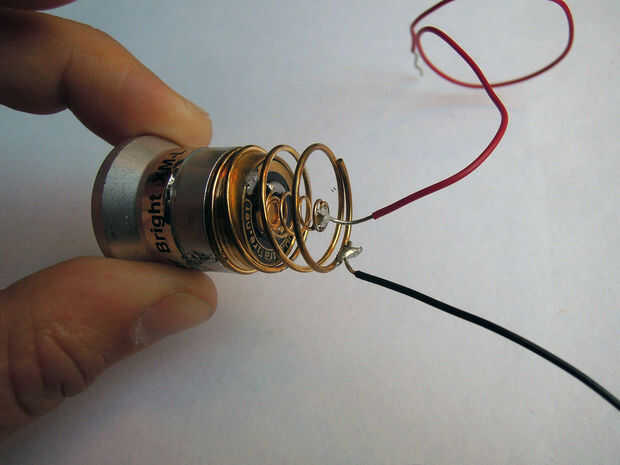

A continuación que tenemos que conectar los cables a los focos de luz. Inicialmente se pueden usar Cocodrilo clip conduce o pequeñas cantidades de alambre atado a los terminales de la bombilla. Más adelante conseguiremos longitudes apropiadas. Cada uno de los focos de luz debe tener dos cables, uno a la terminal negativa (-) (el bobina externa) y otro al terminal positivo (+) (la bobina interna). Queremos que la luz debe funcionar en "paralelo" por lo que necesitamos conectar el (+) los extremos de los cables juntos en un punto y haga lo mismo con los extremos (-). Para lograr esto utilicé alicates para "trenzar" los extremos expuestos de los cables juntos.

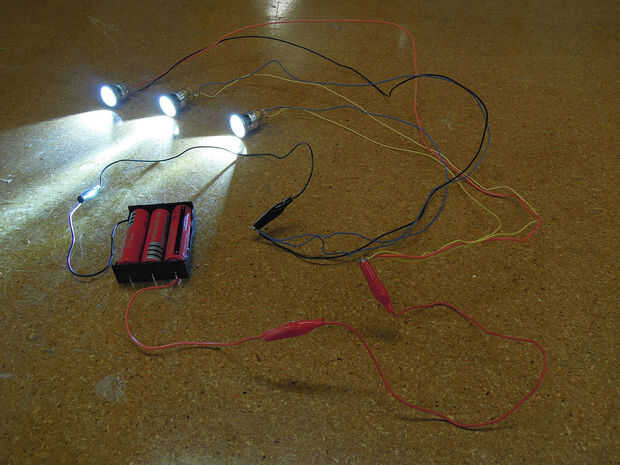

Luego conecte la (+) final de la luz se establece en el (+) final de la batería. Hacer lo mismo con los extremos (-) y deben encender las luces.
