Paso 13: pruebas... Pruebas... 1... 2... 3...
Pensar en los cables rojo y negro más cercano a un borde del tablero como un conjunto. Pensar en los cables rojo y negro más como otro conjunto. En la imagen de abajo, me torcí los dos cables de cada juego juntos.

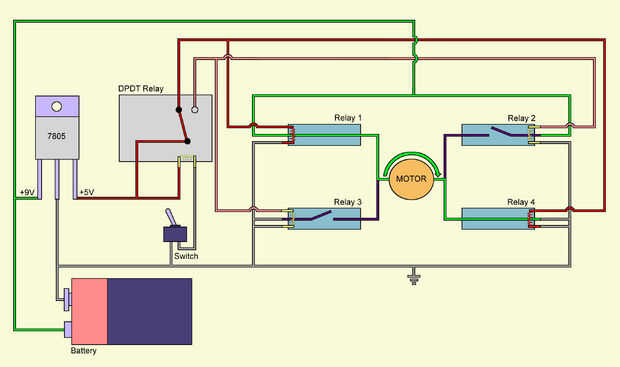

Cuando el puente H se activa el relé SPDT, o uno o el otro conjunto, en un momento dado, tendrá energía que fluye a través de él.

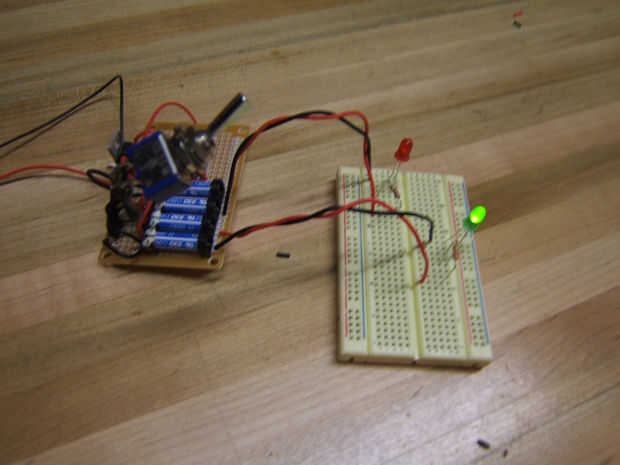

Por lo tanto, si tuviéramos que conectar un LED en serie con una resistencia de 220 ohm para cada juego, cuando conecte una batería y mueva el interruptor, uno que se enciende LED u otro se iluminará (ver imágenes abajo).
