Paso 3: Cómo funciona.
Lo que esto significa para usted es que el motor hará girar tan rápido como sea posible en una dirección y luego, cuando invierte, vuelta tan rápida como sea posible en la otra dirección. Lo único que disminuirá el giro del motor es si tienes un controlador que puede modular la 9VDC la señal antes de entrar en el puente en H.

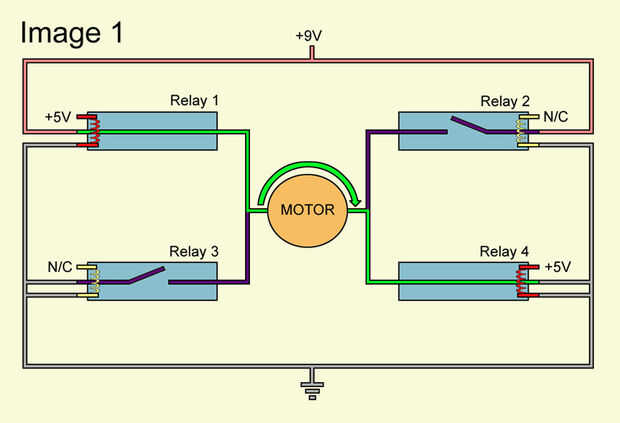

Cuando los serpentines en "Relé 1" y "Relé 4" se tiraron alto (electricidad fluye a través de ellos), a continuación, el motor girará hacia adelante (ver "Imagen 1").

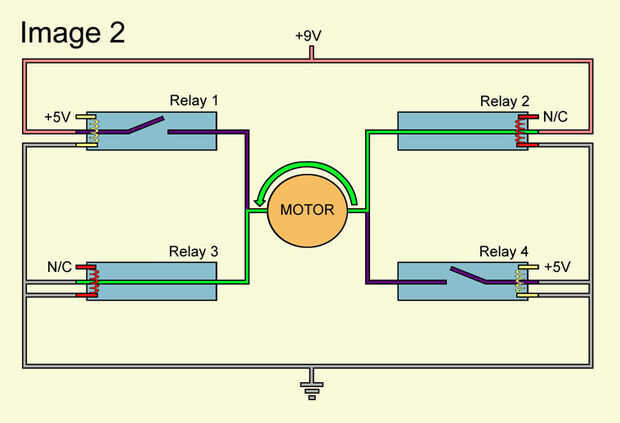

Cuando los serpentines en "Relé 2" y "Relé 3" se tiraron alto (electricidad fluye a través de ellos), a continuación, el motor girará al revés (ver "Imagen 2").

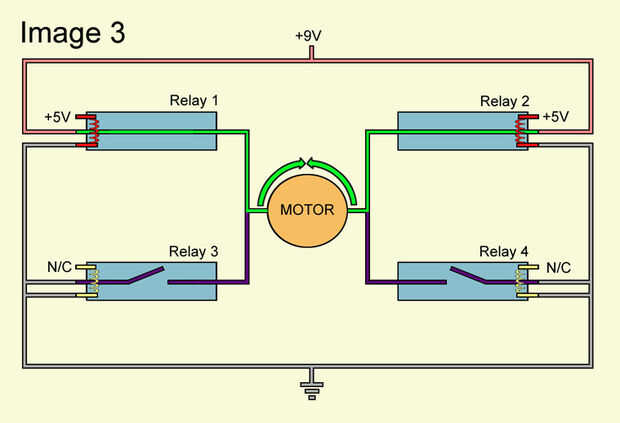

Cuando los serpentines en "Relé 1" y "Relé 2" se tiraron alto (electricidad fluye a través de ellos), a continuación, el motor dejará de girar (ver "Imagen 3").

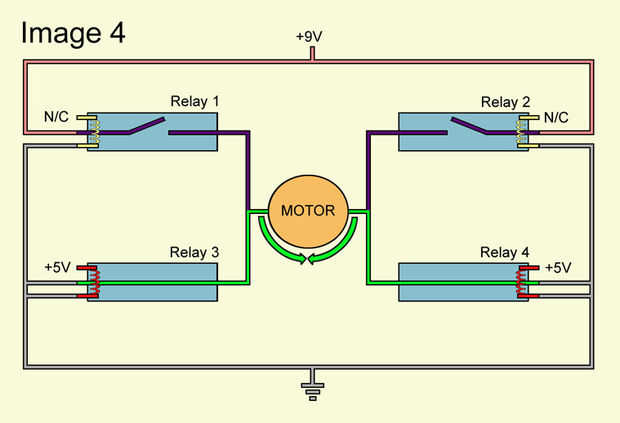

Cuando los serpentines en "Relé 3" y "Relé 4" se tiraron alto (electricidad fluye a través de ellos), a continuación, el motor dejará de girar (ver "Imagen 4").
ADVERTENCIA ***
Quieres evitar:

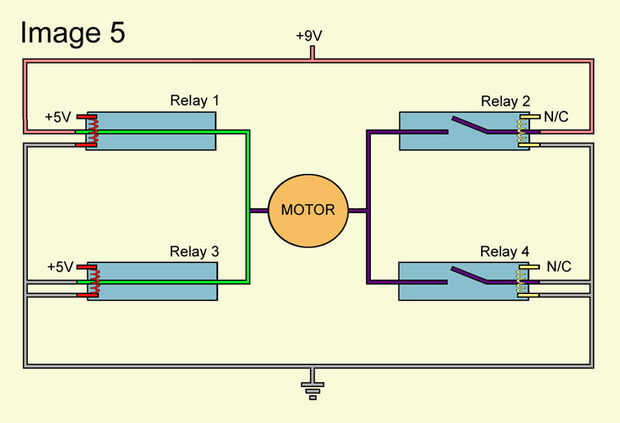

"Relé 1" y "Relé 3" se tiró alto. Se trata de un corto circuito ya que no es ninguna carga para la electricidad pase a través. Le suceden cosas malas! (ver "Imagen 5")
"Relé 2" y "Relé 4" se tiró alto. Se trata de un corto circuito ya que no es ninguna carga para la electricidad pase a través. Le suceden cosas malas! (imaginar "Imagen 6")
Más de 2 relés se tiró alto a la vez. Le suceden cosas malas.
