Cómo hacer un puente en H (5 / 17 paso)

Paso 5: Iniciar la soldadura!

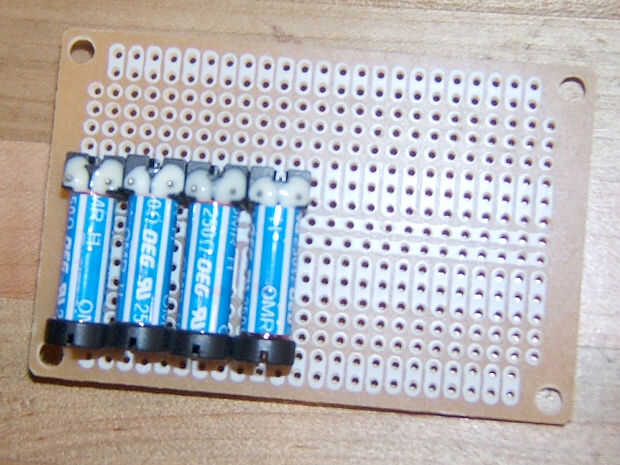

Sus 4 relés SPST para el PCB tan juntos como sea posible de la soldadura (ver imagen secundaria).

Si no sabes soldar, aprender a soldar con la ayuda de Noah.

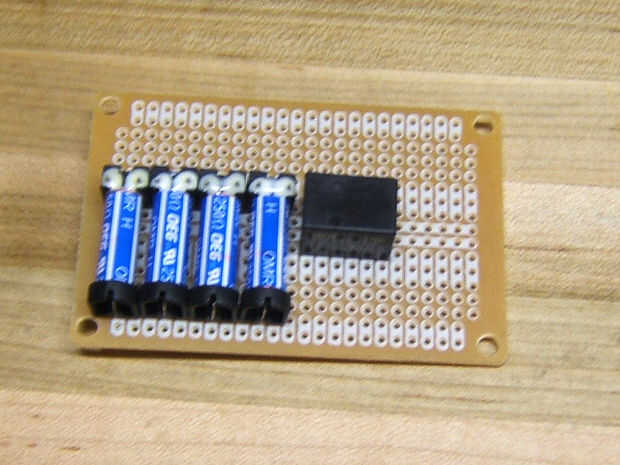

A continuación, suelde el relé SPDT (lo de caja) a la Junta como cerca de lo SPST relés como usted puede conseguir (ver imagen secundaria)

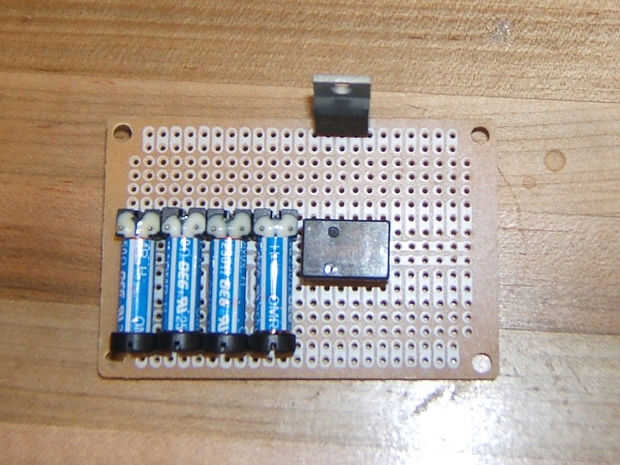

Por último, en los registros en el lado lejos izquierdo o derecho del tablero, su regulador de 5V 7805 de la soldadura (ver imagen secundaria).

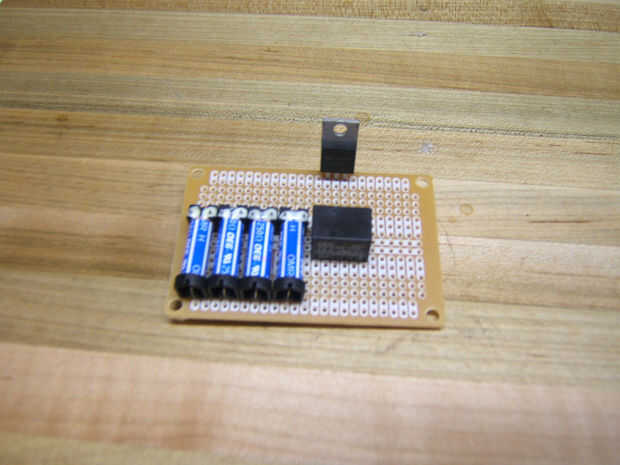

Ahora debe tener todos sus componentes principales conectados a la tarjeta (véase imagen principal).
