Cómo hacer un Railgun casera (8 / 9 paso)

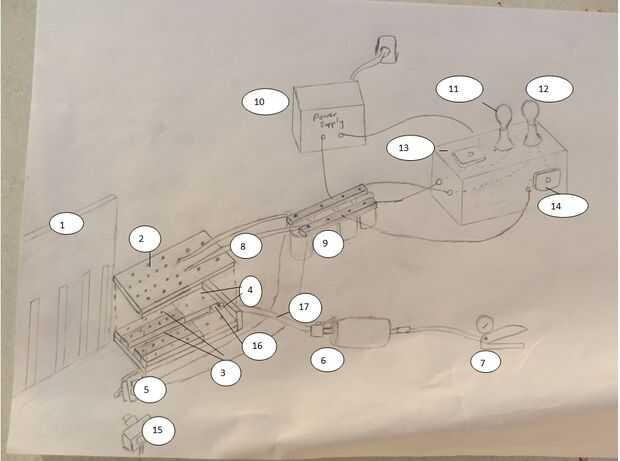

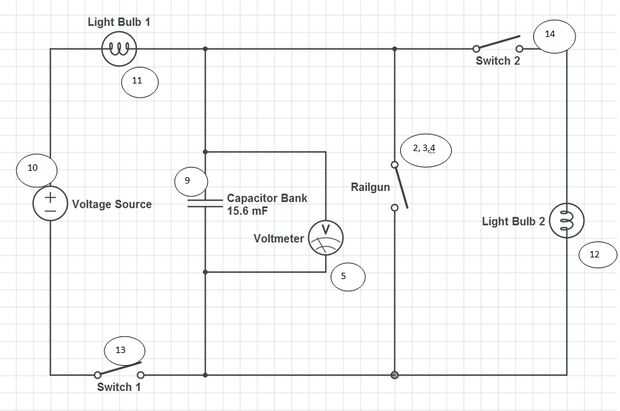

Paso 8: Esquemas/cuadros de todo

1. tablero con líneas de cinta adhesiva en incrementos de 10cm.
2. recinto de plexiglás para el arma de riel
3. rieles de aluminio
4. rails 'falsos' plexiglás
5. voltímetro medir voltaje a través de los condensadores
6. cámara de presión PVC con válvula de bola
7. pie de bomba con PSI calibre
8. cables espesor 25mm
9. 15.6mF Banco de capacitores
10. variable de la alimentación, DC 0-390V
11. bombilla 1
12. bombilla 2 (resistencia de purga)
13. interruptor 1
14. interruptor 2
15. cámara 120fps
16. proyectil de aluminio
17. manguera
