Paso 4: Corte su PCB (y atadura plomos voladores)

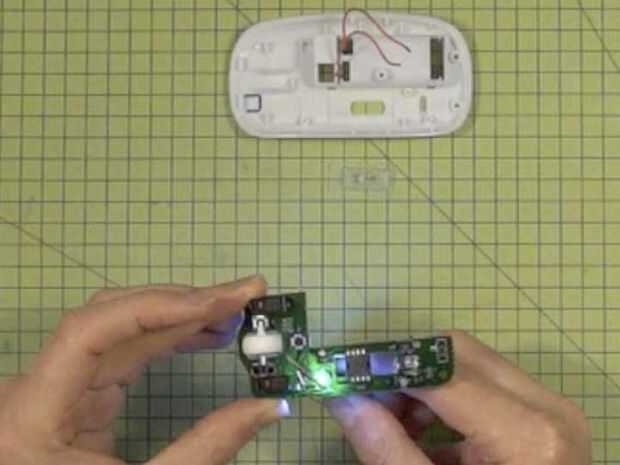

Consejo: El circuito suele variar de modelo a modelo, por lo que no he dado a una guía definitiva, lamentablemente. Sin embargo, un gran Consejo es utilizar un LED o una luz fuerte para brillar detrás de lo PCB, por lo que se puede trazar el 'seguimiento' alrededor de un componente a componente.
2. cuando usted piensa que tiene una buena posición en la mente, toma la Sierra de la Zona (o una sierra para metales) y cortar en trazos muy suaves a través del PCB. Utilice la uña del dedo como guía para obtener la hoja comenzó y comenzar a cortar de un lado primero y se mueven lentamente a través de. Tómese su tiempo con esto, como no quieren romper el seguimiento fuera del tablero. También puede utilizar una herramienta giratoria, pero hacerlo con cuidado.
3. una vez que las dos mitades, trabajar donde usted necesita volver a conectar los circuitos. Haga una marca con un lápiz y trabajo a través de ella uno a uno. Utilice un bisturí para raspar de la capa superior (verde) de la PCB para revelar el cobre que sigue a continuación. Limpiar bien, como cualquier verde 'pintura' es realmente una soldadura resistir (repele soldadura!).
Consejo: No corte dentro de la capa verde, más bien raspar la capa en un movimiento que sería separarse agresivamente mantequilla sobre una tostada. Analogía estúpida, lo sé, pero mejor que puedo pensar describir el movimiento!

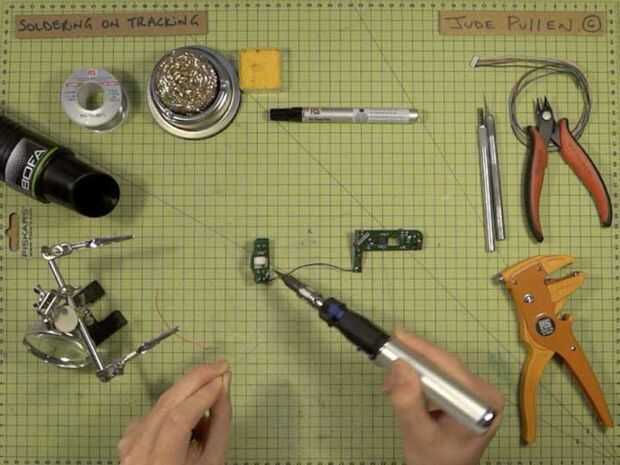

4. la soldadura en una longitud de alambre a cada uno de los temas respectivos de la PCB. Sugiero unos 10cm o 3-4 en longitudes son aceptables. Un poco demasiado largo es mejor que demasiado corto, sin embargo.
Consejo: he utilizado cables de colores diferentes para ayudar a mantener un seguimiento de donde 'Va de a B', etc..

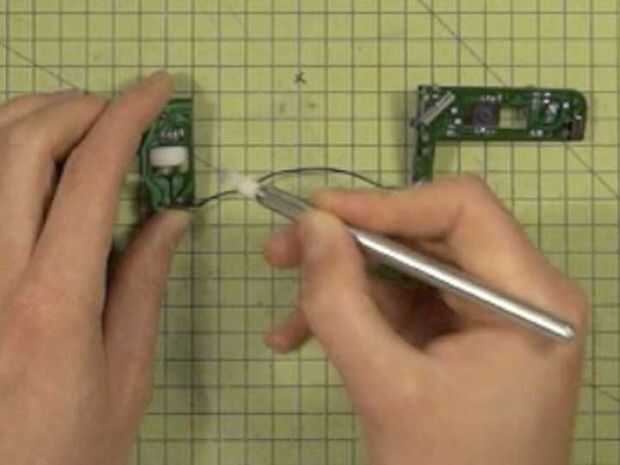

5. la última fotografía muestra cómo esto se debe ver. También he quitado la izquierda haga clic en los interruptores, etc. y ponerlos en los cables. Esto es más fácil, ya que sólo puede soldar en los agujeros donde las patas del componente asomó a través de.
Consejo: Si no ha eliminado los componentes antes, utilice una bomba de la soldadura si tienes uno para aspirar la soldadura fundida apagado. De lo contrario tendrás que cuidadosamente Utilice alicates para tirar al mismo tiempo de la soldadura de fusión.
Por último, no siempre necesita de la soldadura en el seguimiento - se puede ver una oportunidad para la soldadura a una pieza existente de soldadura que conecta con la pista que necesitas - por ejemplo, una pierna de un componente, etc.. En cuyo caso hacerlo ya que es más fácil.
