Cómo hacer un registro sin previa información acústica (3 / 6 paso)

Paso 3: Dibujar una forma de onda

En nuestro método, nos guiamos por la invención del gramófono de Berliner. En lugar de usar una vibración y un lápiz, usamos una línea de vector computacional y una laser beam/cuchilla, grabar un surco sobre una superficie plana. La ranura resultante podría jugarse como un registro monofónico de una misma manera que su antecesor. En primer lugar presentamos una manera de usar un surco bloqueado (es decir, un círculo concéntrico), en lugar de la ranura espiral estándar. Con la ranura aproximadamente podríamos tener un intervalo de tiempo de 1,8 segundos en 33 RPM (60 seg / 33,3) a 1,3 segundos en 45 RPM (60 seg / 45).

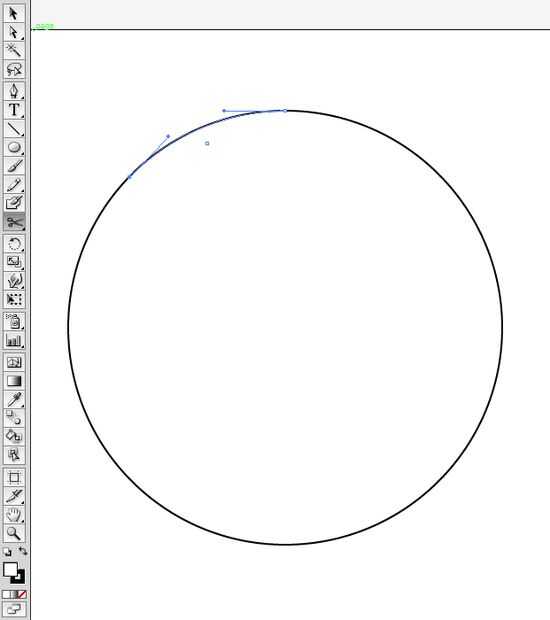

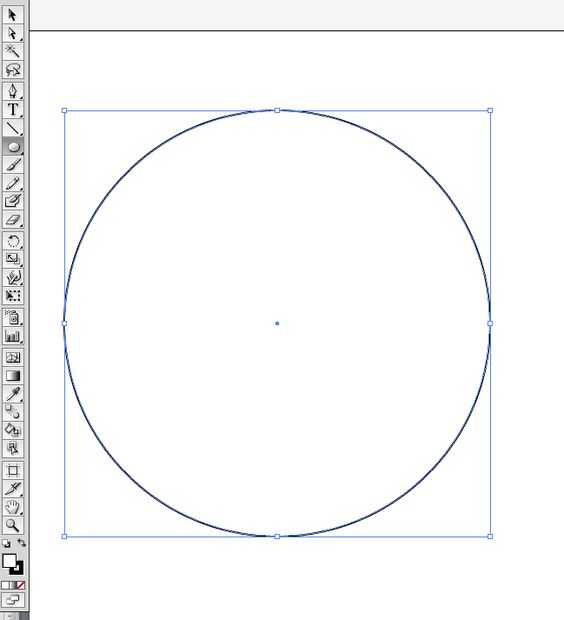

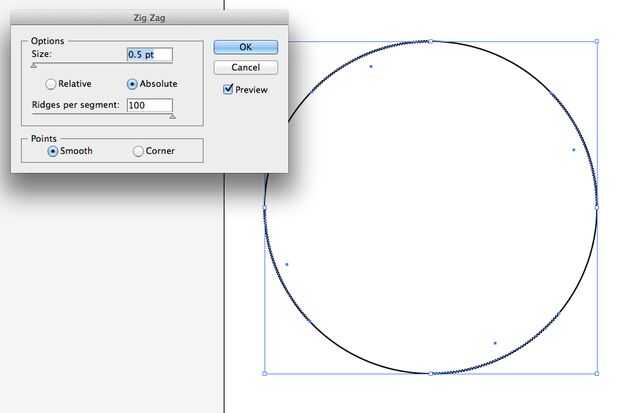

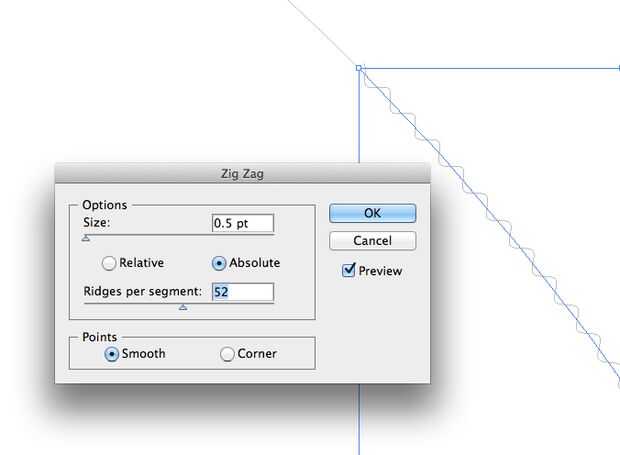

Básicamente utilizamos una aplicación de gráficos vectoriales estándar (por ejemplo Adobe Illustrator) para hacer el surco bloqueado. Con Illustrator, dibuja un círculo en el primero (figura), dividirla en un conjunto de arcos con las tijeras tool(Figure). Luego, aplicamos el efecto zig-zag suave (filtros > Distorsionar > zigzag) para cada arco (figura). El tamaño de zigzag define la amplitud (es decir, volumen) de la forma de onda. Se recomienda para establecer el tamaño entre 0.5pt y 0,05 pt.

Ya tenemos un rango fijo de tiempo (1.8 seg en 33 rpm, 1,3 segundos en 45 rpm), por lo tanto, podemos calcular la frecuencia deseada (vibración Y en segundo) dividiendo el círculo en X partes y aplicar números de Z del canto para cada arcwith después de la función.

Z = Y * 1.8 (o 1.3) / X

Podríamos tener un golpe, si aplicamos el efecto zig-zag en cada otro arco (por ejemplo, 3/4 latidos en 6 divisiones, 4/4 en 8 divisiones, 8/8 beats en 16 divisiones) (Figura > 4/4).

Avanzado:

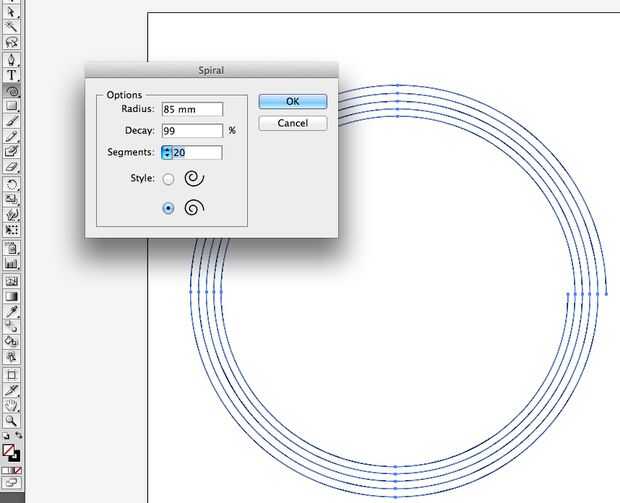

También podríamos hacer un surco de la espiral con la herramienta espiral (figura). En este caso, tenemos que poner la dirección de la espiral en sentido antihorario.
