Paso 6: La parte principal de la soldadura
Le doy las fotos paso a paso, por lo que los comentarios son innecesarios.
Sin embargo:

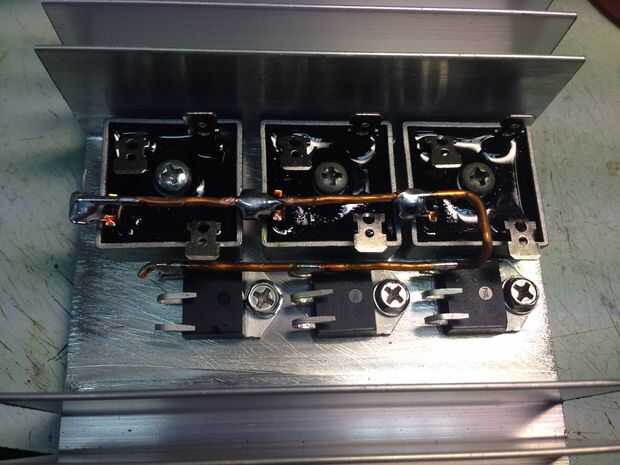

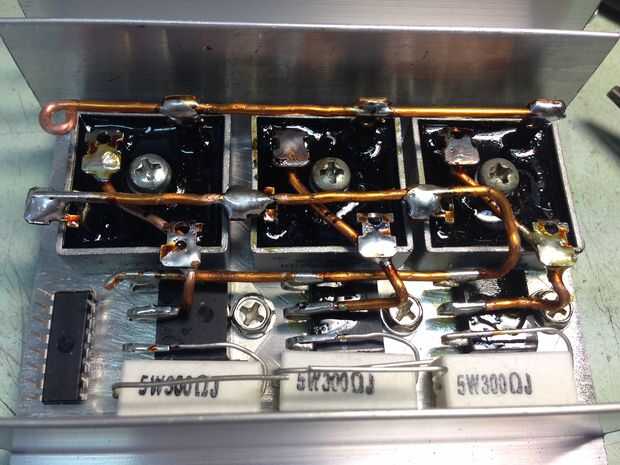

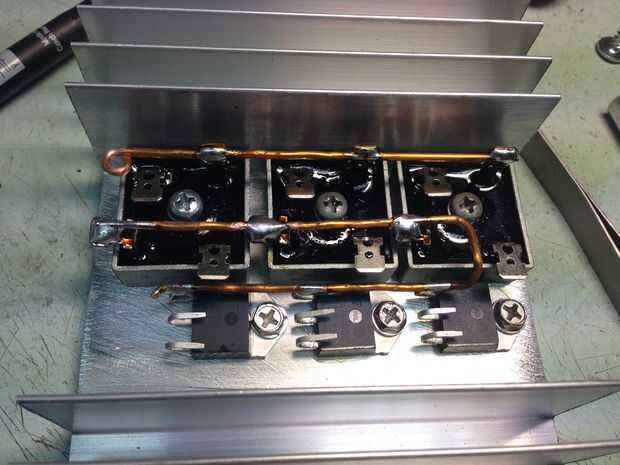

Usted necesita obtener un cable apropiado en algún lugar. Consulte las fotos para ver la disposición del alambre grueso y puentes.
Nota cómo había doblado contactos de TBA y del puente.
Mientras que suelda hacer buen calentamiento de puntos de soldadura y utilice fundente, esto debe dar buena soldadura de espejo brillante y se garantiza el tiempo de trabajo del dispositivo. Si el punto de soldado es enmarañado, no calienta lo suficiente o no dio suficiente flujo. Pero trate de no sobrecalentarse. Si había pulido el disipador de calor y aplicar la pasta térmica, que transferirá el calor al disipador de calor, propagación y todo va a estar bien.
ASPECTO muy cuidado cómo conecté "Stabilitrones" diodo Zenner, tenga en cuenta la marca en él, debe mirar hacia el autobús BTA.
Compruebe 5 veces cómo usted encuentra los puentes.
Compruebe que no menos de dos veces cómo usted encuentra el ULN2003A IC.

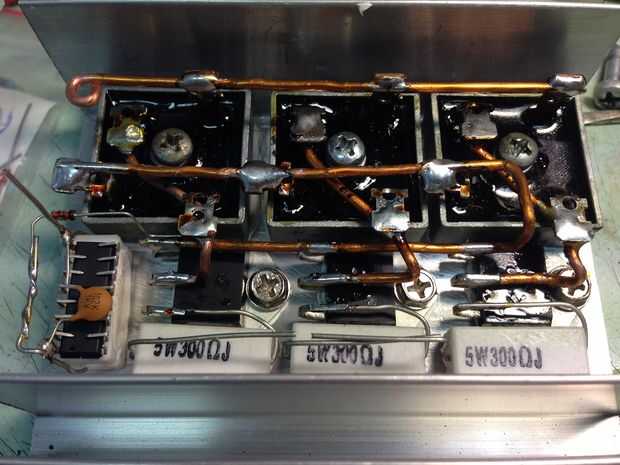

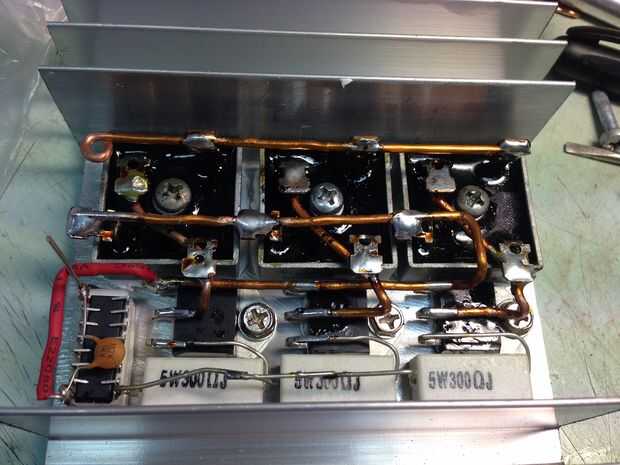

Tenga en cuenta, que coloqué la resistencia entre el pin 1 y 8 de ULN2003A con el CI, me dio espacio para todo.
