Como hacer un regulador de voltaje moto confiable (7 / 11 paso)

Paso 7: cableado

5, significa cinco veces comprobar qué cable se suelda y donde.

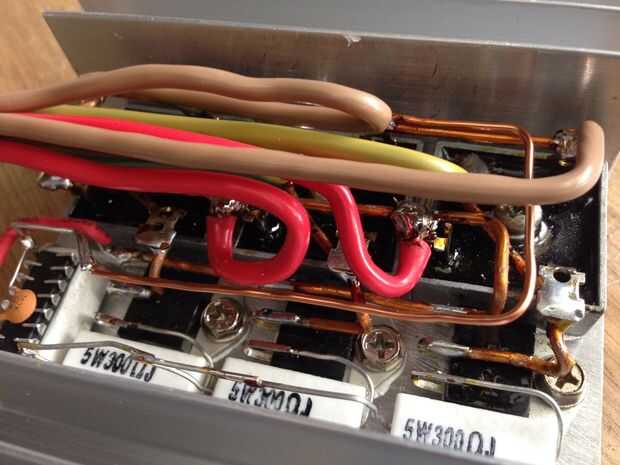

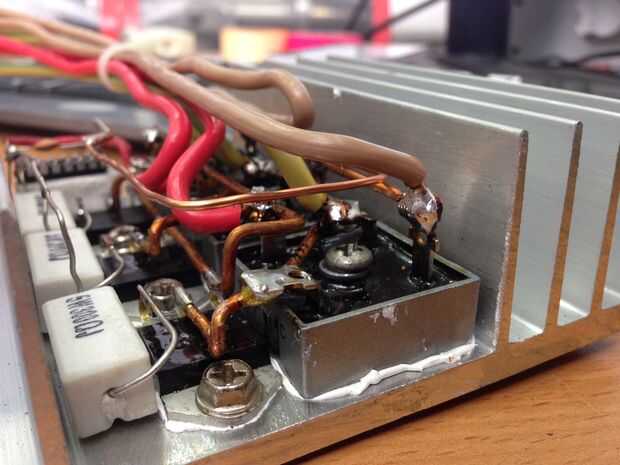

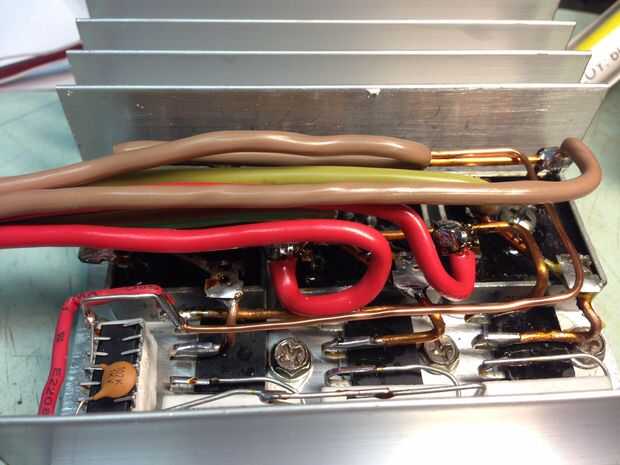

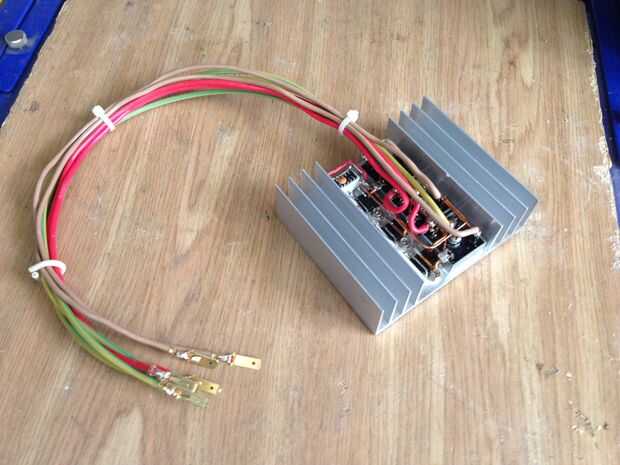

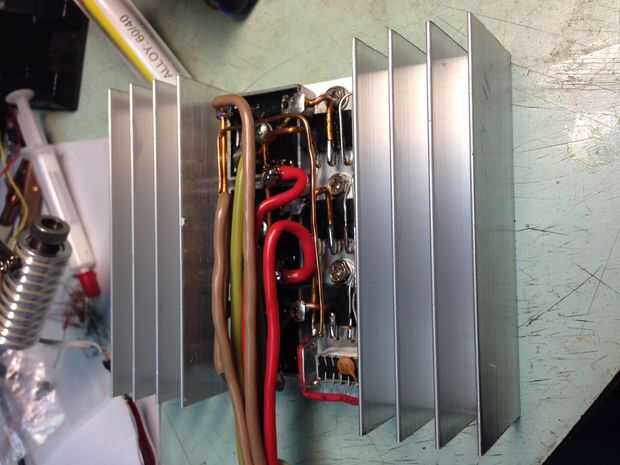

En estas fotos los cables son:

  • ROJO - positivo.
  • Brown - el signo menos.
  • Amarillo-verde-hermano-tres fases.

Los cables deben ser muy resistentes y multinúcleo, toda la carga procesada por VR se pone en ellos. Es la razón por la dos soldados más cables en los extremos opuestos de la Bus Plus y dos menos cables en los lados de menos autobuses. Mis cables son 4 sq.mm., esto es aproximadamente 3 mm de diámetro para cable multifilar.

Compruebe si el cableado es correcto otra vez. Mejor imprimir todos los esquemas y páginas de hojas de datos para estar seguro.
