Cómo hacer un reloj Digital de Arduino (2 / 5 paso)

Paso 2: Conexión de las pantallas en la protoboard!

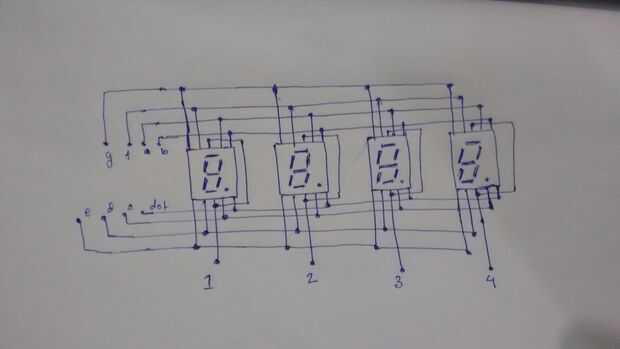

Haga las conexiones como se muestra en la foto de arriba... su sencilla.!

Tenga cuidado de las conexiones, como coz hay demasiados cables que podeis confunden.

Recordarme todo a, b, c, d, e, f, g, segmentos de punto de 4 pantallas se conectan entre sí... y el com de cada pantalla es decir 3 y 8 están conectados junto con las resitors...

¡¡No te preocupes!! , ir poco a poco y tener algo de paciencia, puedes hacerlo.

Vea el paso
