Cómo hacer un reloj Digital de Arduino (4 / 5 paso)

Paso 4: Conectar al arduino

Ahora las conexiones se realizan para la pantalla y los interruptores... ahora es momento de conectar el cerebro...

es simple...

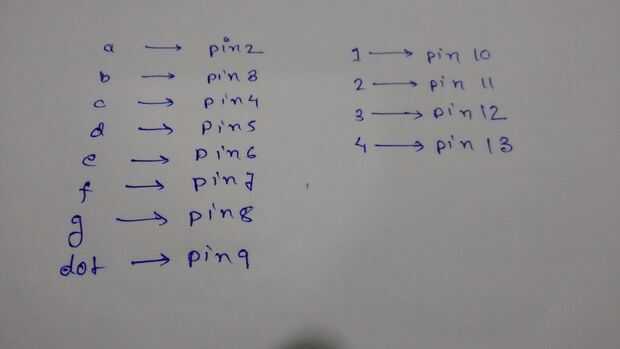

Para pernos de segmento!

al pin 2

b al pin 3

c al pin 4

d al pin 5

e al pin 6

f al pin 7

g para el pin 8

punto al pin 9

Para los pernos de la pantalla

Mostrar 1 al pin 10

Mostrar 2 al pin 11

Mostrar 3 al pin 12

Mostrar 4 a pin 13

ahora para las teclas

tecla 1, que es los interruptores de ajuste...

clave 2 y clave 3 están hora de cambiar y cambiar interruptores...

tenemos que mantener la clave1 de ajuste y pulse la tecla de deseo para cambiar la hora o el minuto...!

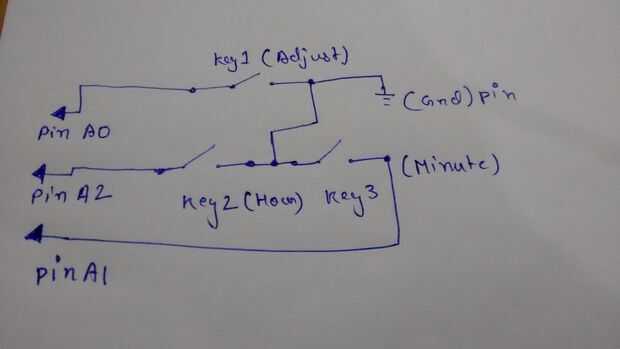

ver el pic por encima de la conexión para las claves... hemos utilizado los pines analógicos y utilizado como digital entrada pins... sí que es cierto que podemos utilizar como digital i/o pins también...

Vea el paso
