Cómo hacer un Robot de guitarra RockBand! (11 / 15 paso)

Paso 11: Sección 2 - construcción de las piezas eléctricas

me gustaría empezar esta sección diciendo que yo no soy un ingeniero eléctrico. Si conoces una manera mejor de hacer el circuito, usarlo: P realmente leí varios libros antes si averiguado como hacer este circuito, sin embargo, es de mi propio diseño y estoy algo orgulloso.

Si sabes cómo seguir un esquema eléctrico, seguir adelante y construir el circuito sin tener que leer esta sección del instructable. Si no sabes nada sobre eléctricos excepto un conocimiento básico de soldadura, debe poder construir este circuito siguiendo las siguientes (ningún retruécano previsto) pasos.

Si no se puede soldar, hay instructables que le muestre cómo a: P

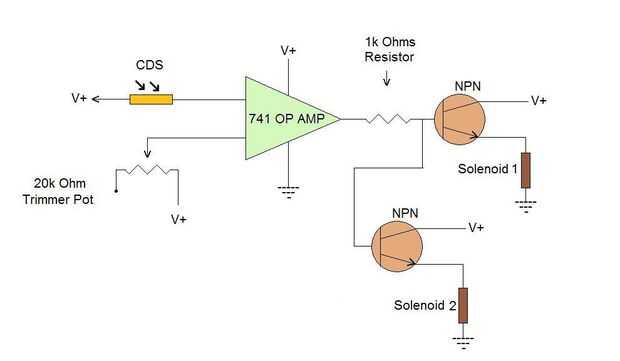

Solenoide 1 es el solenoide en el dedo

Solenoide 2 es el solenoide en el strummer
Cada circuito construido se conecta al mismo lugar en el strummer. Esto es para que cada circuito funcionará al strummer cuando se utiliza el dedo.

Este circuito funciona comparando la resistencia de la célula CDS a una resistencia de base, en este caso el potenciómetro. El IC está haciendo la mayor parte de la obra. Los transistores recibe una señal de la IC cuando hay un cambio en la resistencia (en este caso la luz del juego cruzando la célula CDS), permite el completo 12v de la electricidad fluir a los solenoides. Su bastante básico.
