Paso 13: La electrónica - paso a paso
Leer esto con todo cuidado y doble Compruebe cuando haya terminado.

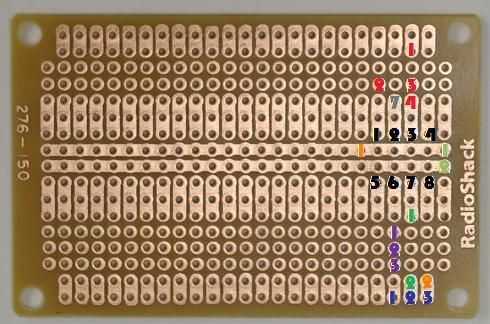

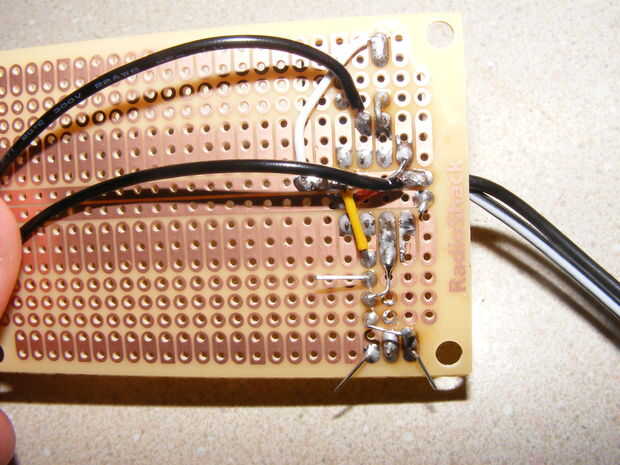

Estamos viendo el tablero de la parte inferior, para los componentes en el lado top(opposite) de la Junta. Los cables que viene de las partes Obten soldados a la Junta en la parte posterior. Piense en el trazo de cobre en el tablero como un alambre, dondequiera que el va de cobre, los electrones se. (Figura 1)

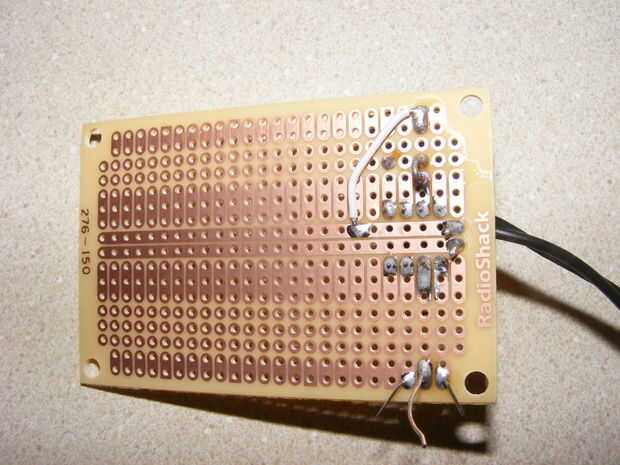

1. los números verdes claros representan las líneas de alimentación de DC de su caja de DC 12. Cortar los cables y soldar el positivo Dónde está la luz verde 1 (positivo generalmente es indicado por una línea en el cable) Dónde está la luz verde 2 del lado negativo de la soldadura. Ahora puede utilizar los espacios disponibles a lo largo de la traza de cobre para conectarse cuando necesite V + o tierra. (Figura 2)

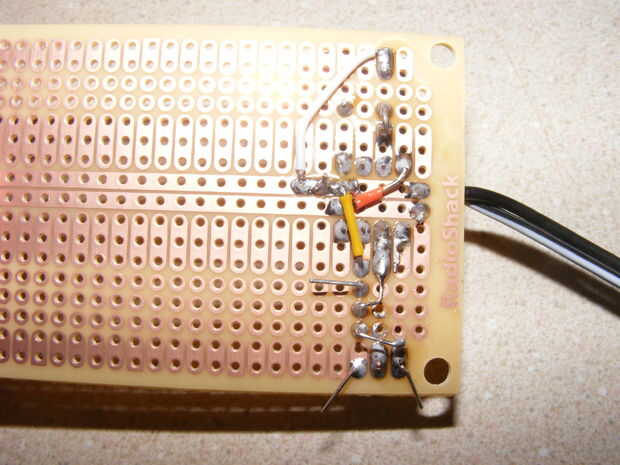

2. los números rojos representan los cables del potenciómetro. Plomo 1 va para cualquier disponibles V + spot en su tabla (sugiero utilizar el espacio a la izquierda inmediata de la naranja 1, foto muestra el cable de puente blanco). Plomo 2 solo se puede cortar, suelda a la Junta a la fuerza entonces yo cortar. Llevar 3 puede ser doblada sobre la posición del rojo 4 y soldadas a la placa. Esto permite poder fluir del rojo 4 a negro 4. (Figura 3)

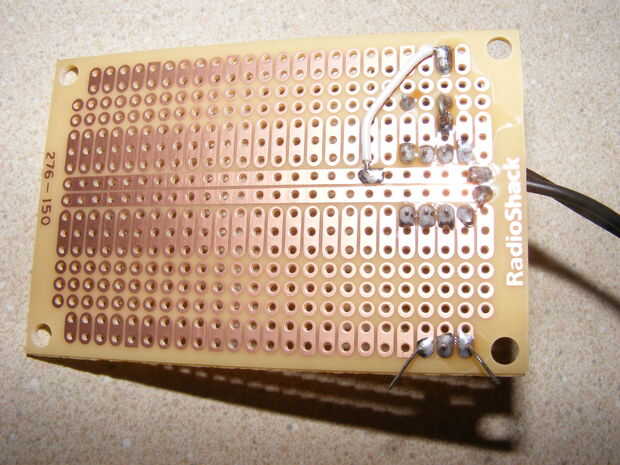

3. circuitos integrados, en este caso el amplificador operacional 741, tener una marca para indicar dirección. Asegúrese de que (desde la parte superior de la Junta en los componentes) el punto redondo está a la derecha. A continuación, puede soldar los 8 de las puntas de negro en su lugar. (Figura 4)

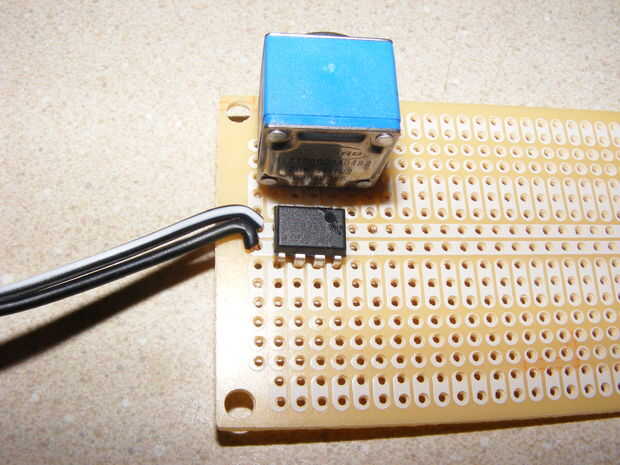

4. los números azules son para el transistor inferior. Los transistores tienen que ser instaladas en una dirección determinada. En este caso asegúrese de que el lado plano del transistor es paralelo al borde de la placa pc. Los tres de los cables azules en lugar de la soldadura. El azul 1 va a uno de los cables de dedo solenoide el otro extremo de su solenoide va al suelo (en cualquier lugar de la de cobre de color verde claro 2). No conecto los cables del solenoide en la foto, esto es para evitar el desorden en la foto. Yo apenas doblada les sobre para indicar que van a un componente externo, utilizo esta técnica para Manténgase organizado. (Figura 5)
5. los números verdes son para la resistencia de 1K Ohm. No importa de que forma instalarlo solo ejecutar los cables a través de la Junta y la soldadura de los cables verdes. (Figura 6)

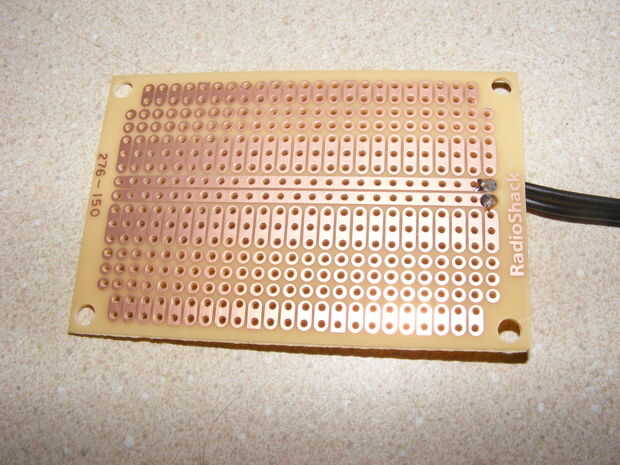

6. los números naranja son para un puente de alambre. Somos afortunados de haber utilizado este tablero trazado o tenemos que tener los cables de puente conectando todos los números que hemos soldado hasta ahora. Sólo Conecte un pedazo corto de alambre de la naranja 1 naranja 2, asegúrese de utilizar cables aislados por lo que no se hace contacto cruzado (yo usé un cable puente marrón) (Figura 7). Añadir un cable puente del negro 4 al suelo. Añadir un cable puente negro 6 a V +. (Hilo naranja y amarillo que se muestra en la figura 8)

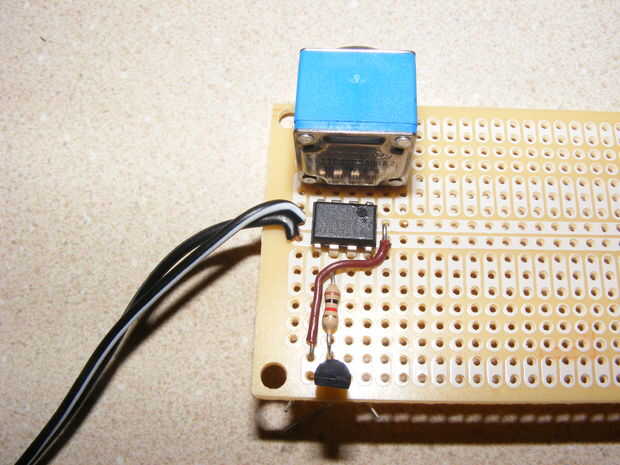

7. los números púrpuras son para usted superior transistor (la más cercana al potenciómetro). Otra vez es direccional; conectarlo para que el lado plano es hacia el lado opuesto del tablero con el RadioShack escrito en él. Conecte el 2 púrpura a la verde 1 doblando el cable de exceso sobre el verde 1 en la parte inferior de la Junta o use un cable puente. Conectar 3 púrpura a naranja 2 utilizando la misma técnica. Conecte el morado 1 a un lado del solenoide de strummer y conecte el otro cable del solenoide a la tierra (no mostrada). (Figura 8)

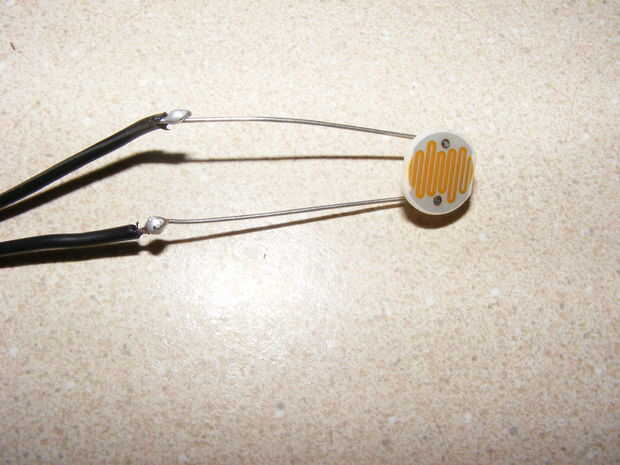

8. Añadir lleva mucho para tu celular CDS, tiempo suficiente para ir de proyecto base a la TV que va a utilizar. El gris 7 se conecta a un extremo del cable de celda CDS que al otro lado de la célula CDS se conecta a V +. Una foto muestra la conexión al tablero, la otra conexión a la celda CDS. (Figura 9 y 10)
9. ahora que era una boca completa así comprobar, utilizar las fotos como un marco de referencia para asegurarse de que hiciste todo bien. Todavía sugiero este edificio en un protoboard primero pero que se tome un poco saber cómo así. Usted puede siempre comprobar instructables otros si quieres. Hay un amplio espacio para los circuitos de clon, necesitará construir para las otras notas. Este circuito funciona sólo una nota para una versión de 3 Nota 3 circuitos y 5 5. Puede utilizar el mismo adaptador de DC y V + y tierra para todos los circuitos.
