Paso 9: Instalar la pinza del Robot

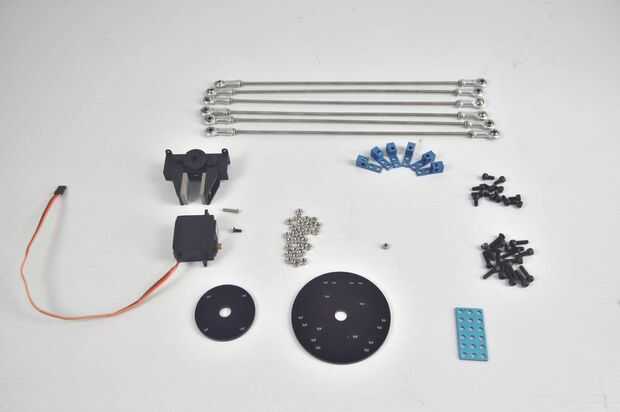

Lista de materiales:
6 × D4 eje soporte azul
1 x pinza de robot
1 × soporte acrílico
× 12 varilla hembra terminan teniendo
6 × varilla completamente roscada M4 × 288mm
6 x tornillos M4 × 14
12 x tornillos M4 × 8
2 x tornillo M3 x 8
2 × tuerca M3
32 × tuerca M4
Procedimiento:
1. Inserte un tornillo M4 × 14 un cojinete de extremo varilla hembra.
2. cierre tuerca M4.
3. complete la instalación de once mujeres cojinetes que quedan.

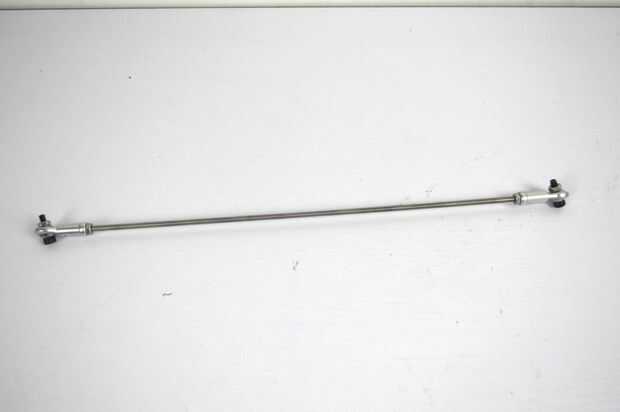

4. Instale una tuerca M4 en cada extremo de una totalmente roscado barra M4.

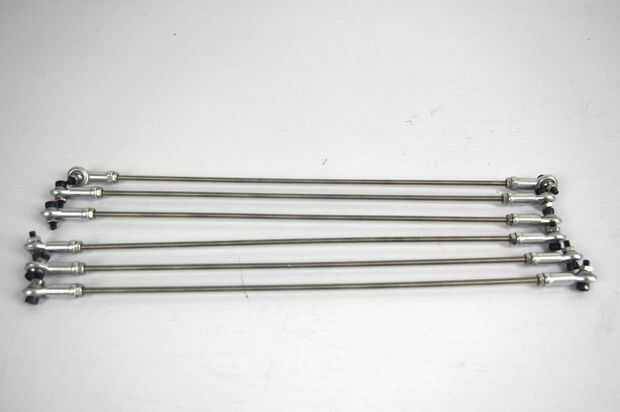

5. Instale una mujer varilla final teniendo en cada extremo del M4 varilla roscada totalmente después de haber instalado tuerca M4.

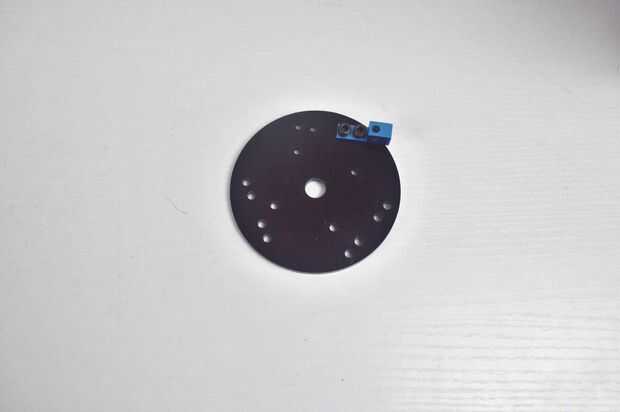

6. Inserte dos tornillos M4 en un D4 eje soporte azul e instalar D4 eje Bracker en soporte acrílico.

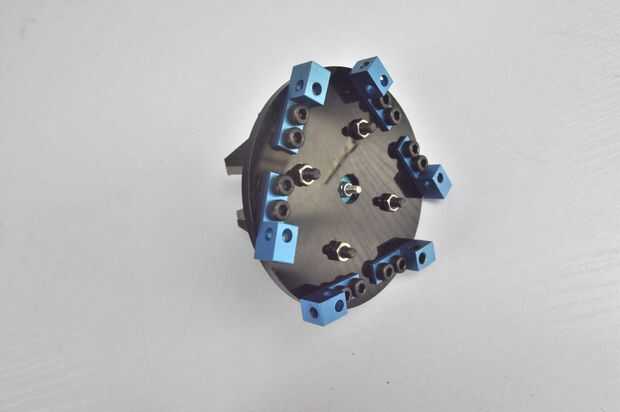

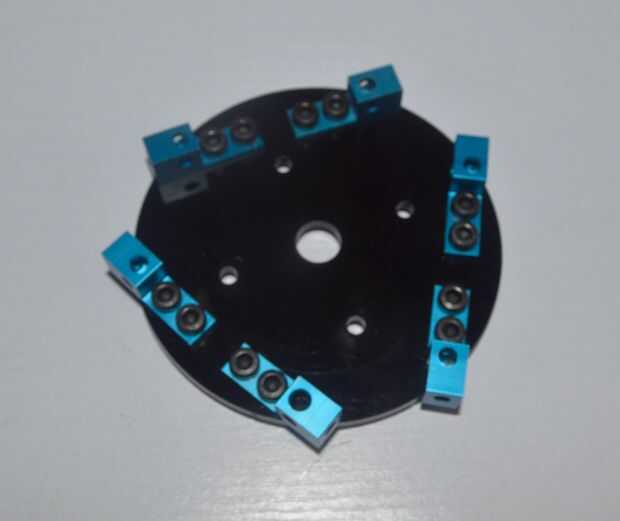

7. instalar cinco D4 eje soportes azul que quedan en el soporte de acrílico.

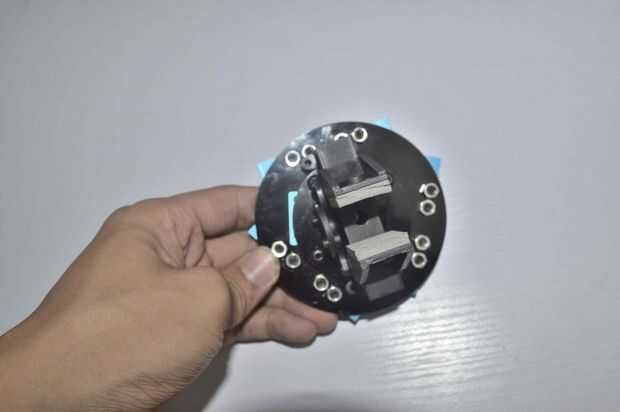

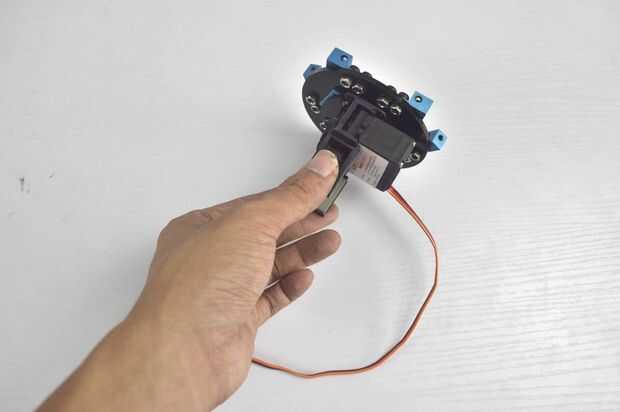

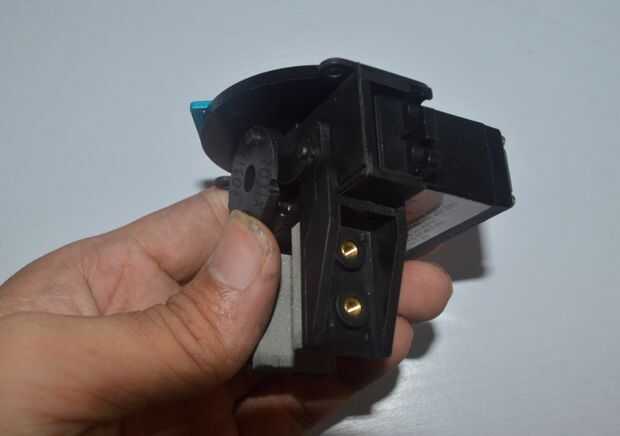

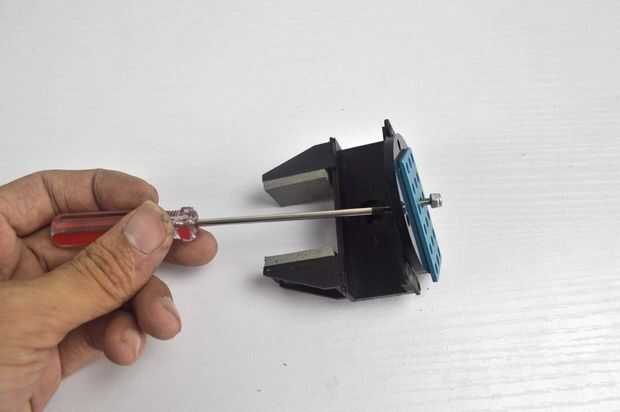

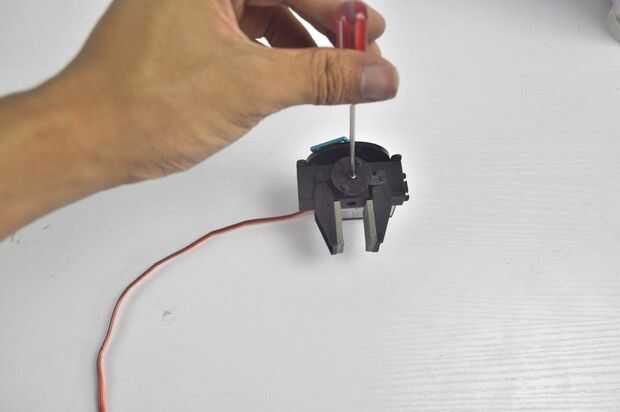

8. Monte a la pinza de robot y fijarlo en el soporte de acrílico.

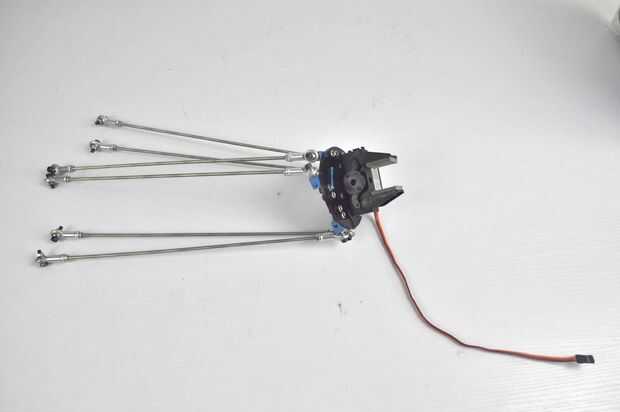

9. instalar seis había montado totalmente roscados M4 varilla en D4 eje soporte-azul.
