Cómo hacer un Robot Delta por Makeblock (12 / 12 paso)

Paso 12: Instalación de módulos electrónicos

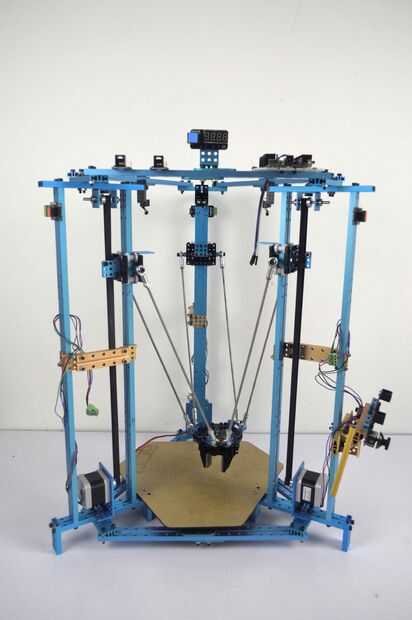

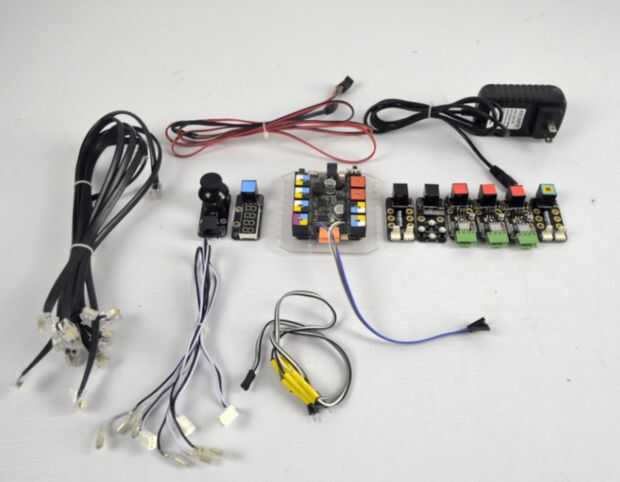

Lista de materiales:

× 1 Me-zócalo

1 x zócalo Me soporte

2 × Me RJ25 adaptador V2.1

1 x botón de Me-4

3 × Me Driver Motor paso a paso

2 x 6P6C RJ25 cable 20cm

3 x 6P6C RJ25 cable 50cm

1 x pared adaptador fuente de alimentación 12VDC × 1

1 × Me Joystick V1.0

4 x cables

6 × Dupont líneas

1 x USB A macho a B macho Cable

Procedimiento:

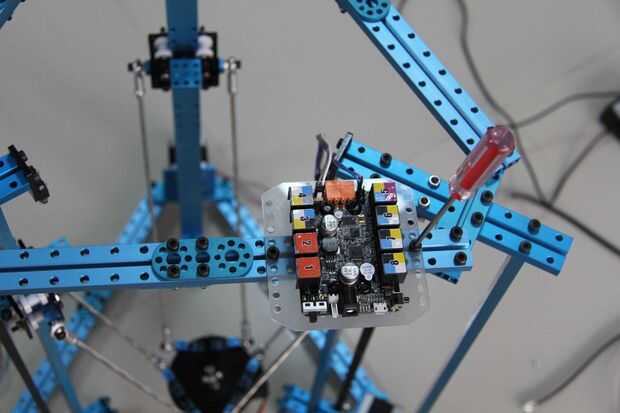

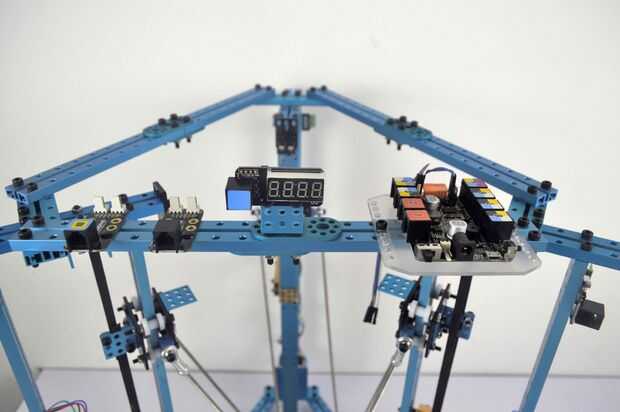

1. fijar Me-zócalo en su soporte.

2. Fije la abrazadera en la viga 0824-320 que consiste en dos vigas 0824-320.

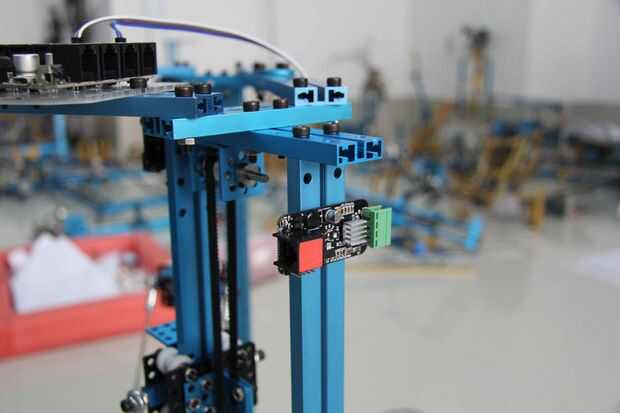

3. fijar Me controlador de Motor paso a paso en cada viga exterior 0824-496

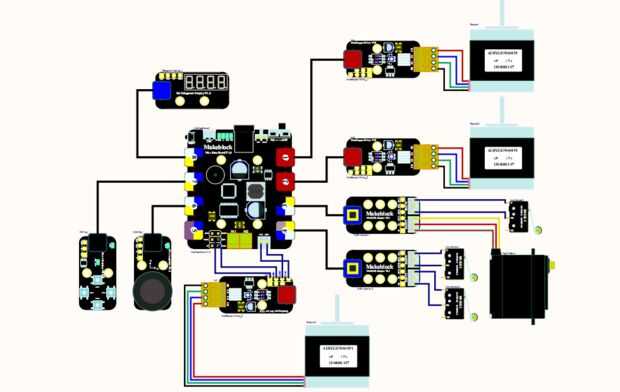

4. Utilice 6P6C RJ25 cables y alambres para conectar el buzo Motor paso a paso y zócalo juntos.

(Hay dos cables en la placa base que puede ser conectado mediante cable de RJ25 6P6C)

5. Fije dos Me RJ25 adaptador V2.1 en la viga 0824-320 que consiste en dos vigas 0824-320.

6. use 6P6C RJ25 cable para conectar estos dos Me RJ25 adaptador V2.1 al zócalo.

7. utilizar cables para conectar cada placa del interruptor Micro a mí RJ25 adaptador V2.1.

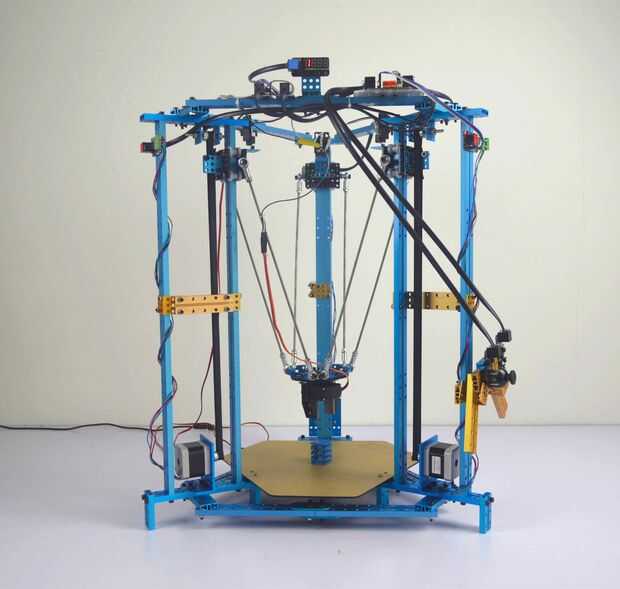

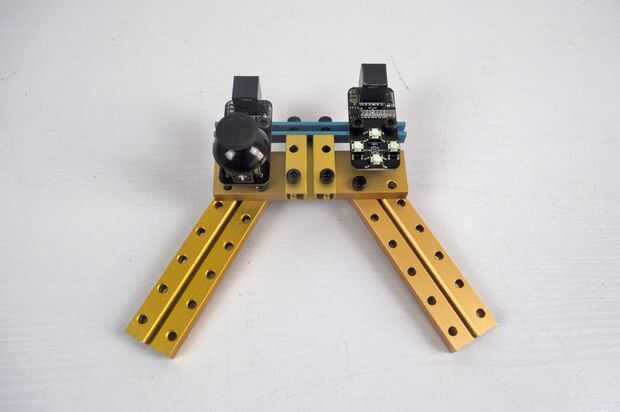

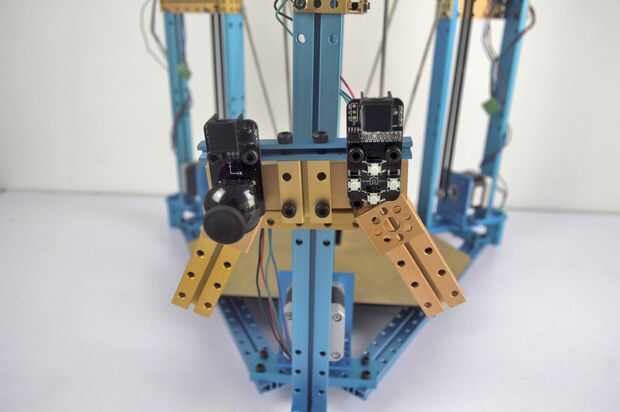

8. fijar V1.0 y Me-4 botón de joystick en caña de la mano.

9. use 6P6C RJ25 cable para conectar Joystick V1.0 a la placa base.
