Paso 3: Construir el Pedestal del Robot

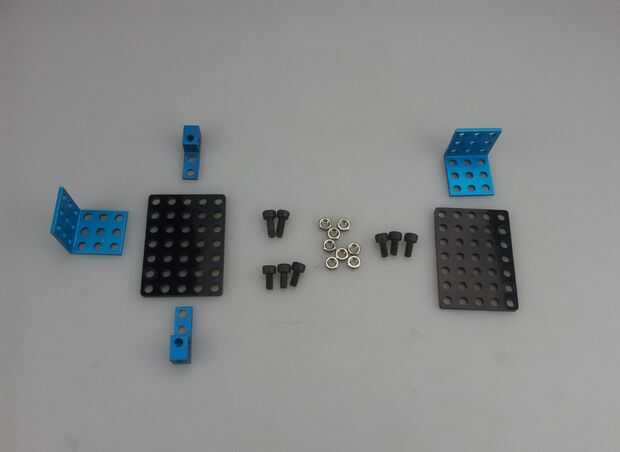

Lista de materiales:
2 × D4 eje soporte
2 x soporte de 3 x 3
Polea de nylon de 4 x
8 × teniendo 4 x 8 x 3
8 x tornillos M4 × 8
4 x tornillos M4 × 35
12 × tuerca M4
Soporte de acrílico de 2 ×
Procedimiento:

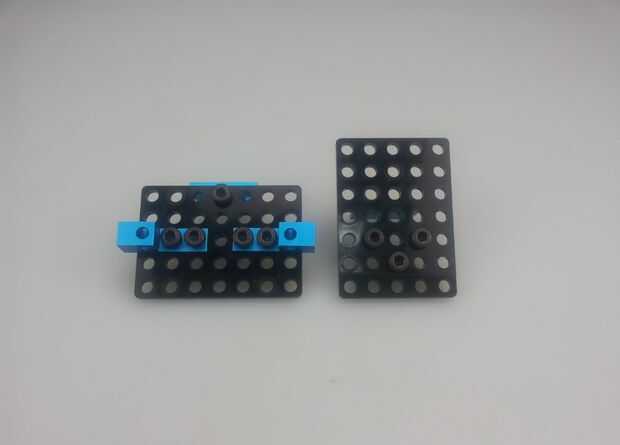

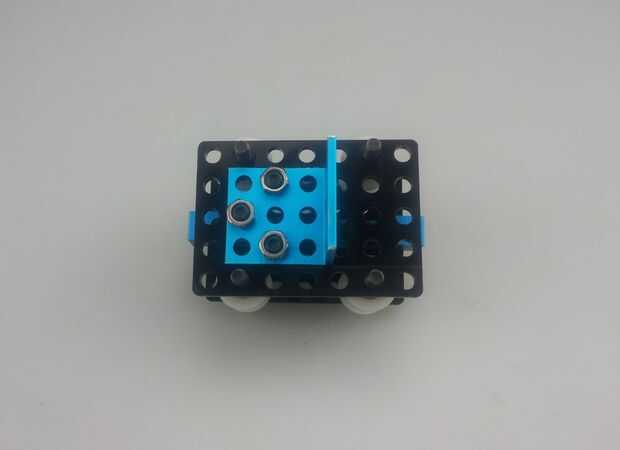

1. Coloque una escuadra 3 x 3 en el soporte de acrílico y dos soportes de eje de D4 en el otro lado.

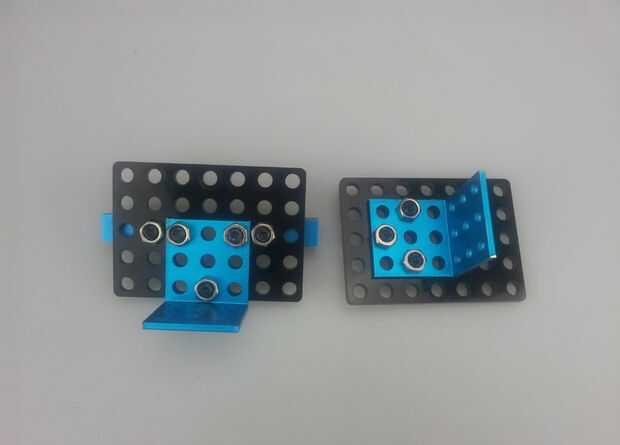

2. Inserte 3 tornillos M4x8 en un soporte para instalar en el soporte de acrílico.
3. Coloque una escuadra 3 x 3 en el soporte de acrílico en el otro soporte de acrílico.
4. Inserte 3 tornillos M4x8 los soportes para instalar en el soporte de acrílico.

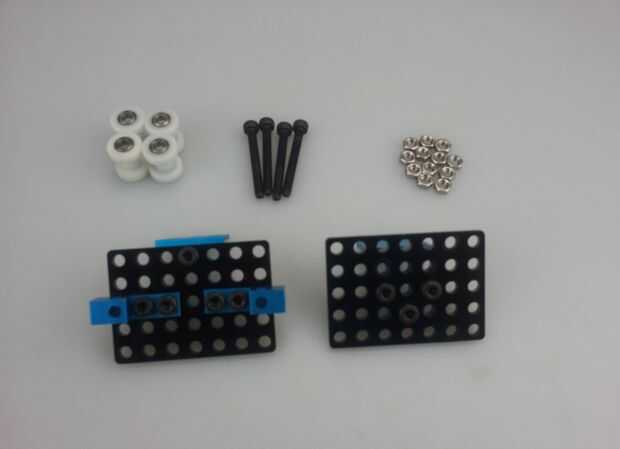

5. use el martillo de goma para colocar rodamiento en polea de Nylon.
6. Inserte 4 tornillos M4 × 35 soporte de acrílico e instale 4 tuercas M4.

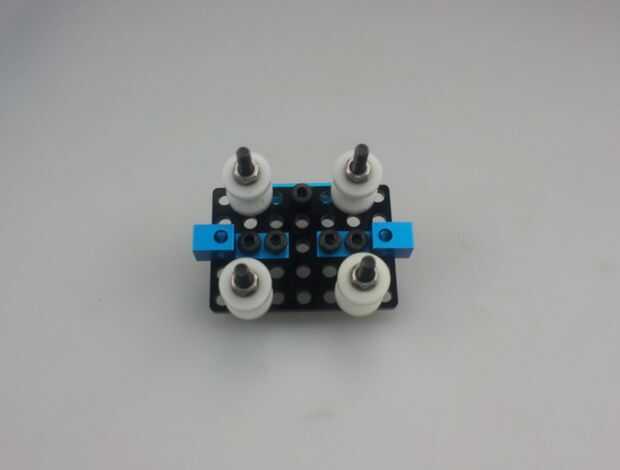

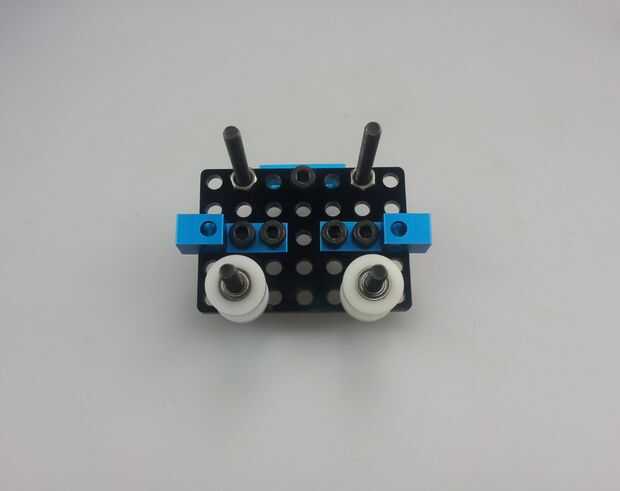

7. poner cuatro poleas de Nylon a través de cuatro tornillos e instale otro 4 tuercas M4.

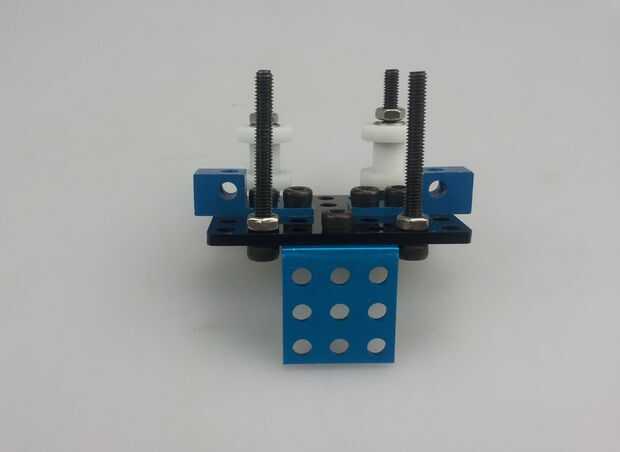

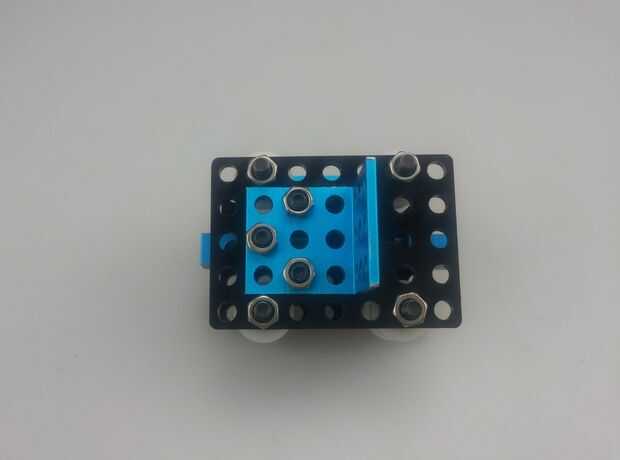

8. Utilice M4 Tuerca para apretar dos soportes de acrílico juntos.
