Cómo hacer un Robot Delta por Makeblock (4 / 12 paso)

Paso 4: Instalar el Motor de paso

Lista de materiales:

Soporte Motor de 1 × azul paso a paso

1 × Motor de paso a paso

1 × viga 0824-144

1 x Beam0824-6

2 × Beam0824-3

1 polea de distribución × 18T

4 x tornillos M4 × 14

4 x tornillos M4 × 22

4 x tornillos M4 × 35

× 12 Tornillo M3 x 8

4 × Tuerca M4

Procedimiento:

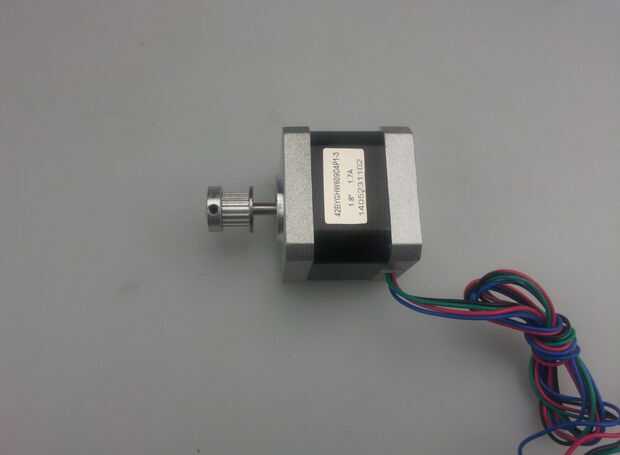

1. Ponga una polea dentada 18T en el Motor de paso.

2. Inserte un tornillo sin cabeza M3 × 5 en el soporte del Motor de paso para instalar la polea de sincronización en el Motor de paso.

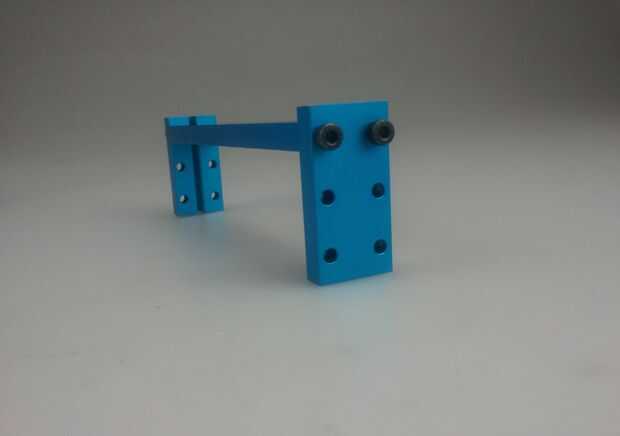

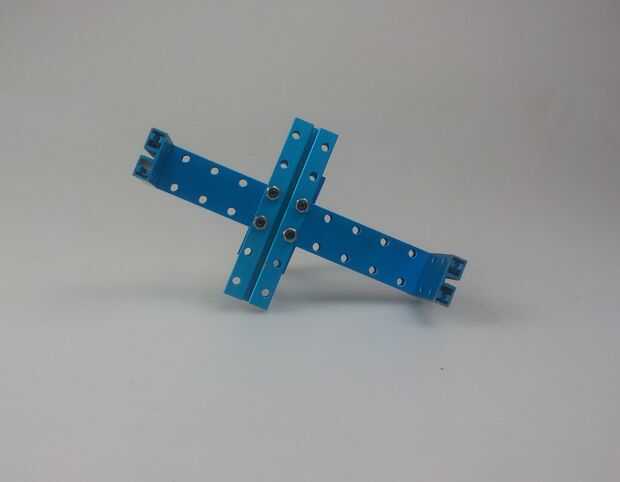

3. poner una viga 0824-144, Beam0824-6, Beam0824-3 y cuatro tornillos M4 x 14 para hacer las estructuras de marco "H".

4. Coloque el soporte de Motor paso a paso en la parte superior de la estructura "H".

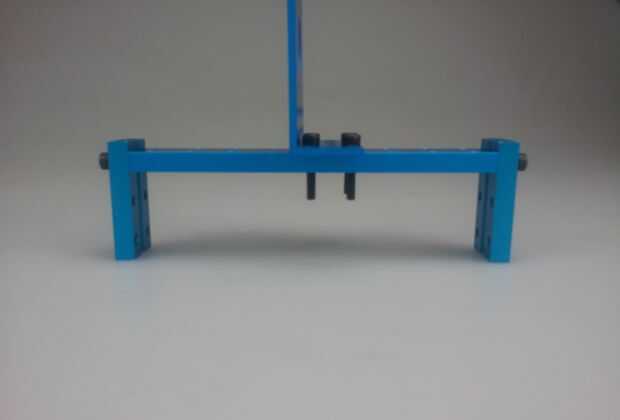

5. Inserte 4 tornillos M4 × 35, a través del soporte del Motor paso a paso, «H» estructura y Beam0824-6.

6. uso M4 Tuerca para apretar juntos estas tres estructuras.

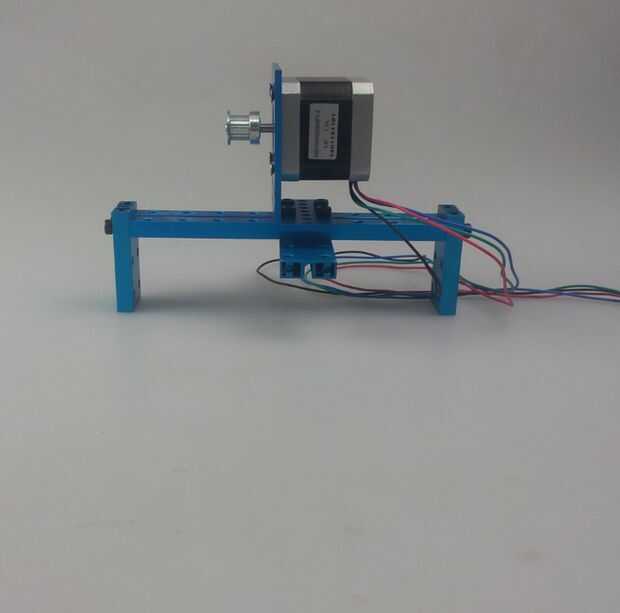

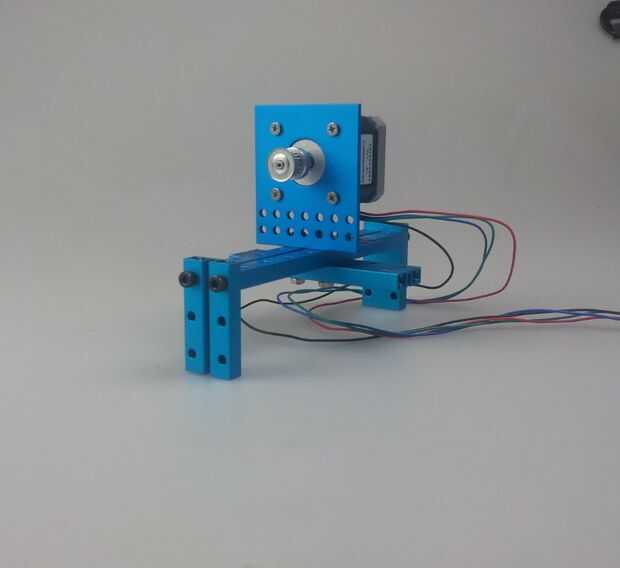

7. Coloque el soporte del Motor de paso en el Motor de paso.

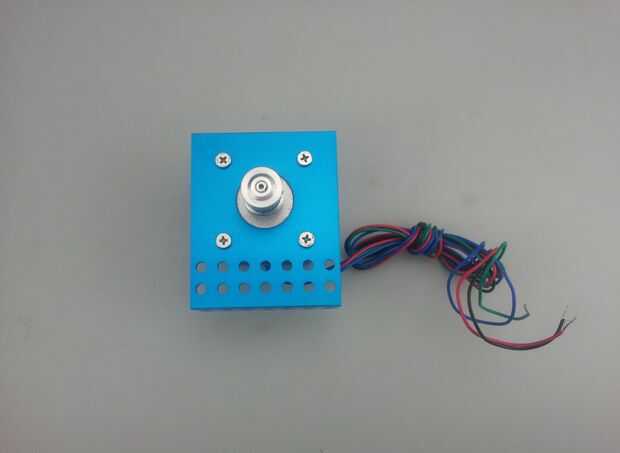

8. Inserte 4 tornillos M3 × 8 en el soporte del Motor de paso para instalar en el Motor de paso.
