Paso 5:

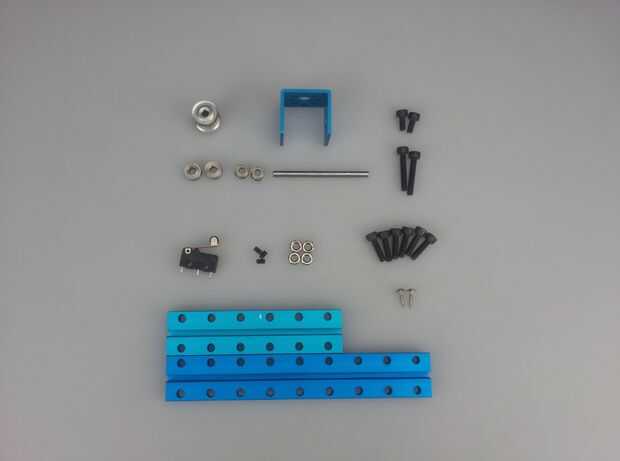

Lista de materiales:
1 × viga 0824-144
1 x Beam0824-6
1 polea de distribución × 18T
1 × U soporte-azul
Collar de eje de 2 × 4mm
2 × brida rodamiento 4x8x3mm
Eje de círculo de 1 × 4 × 50
Tornillo sin cabeza de 3 × M3 × 5
2 x tornillos M4 × 8
6 x tornillos M4 × 14
2 x tornillos M4 × 22
4 × Tuerca M4 × 8
Procedimiento:
1. Ponga una polea dentada 18T en U soporte-azul.

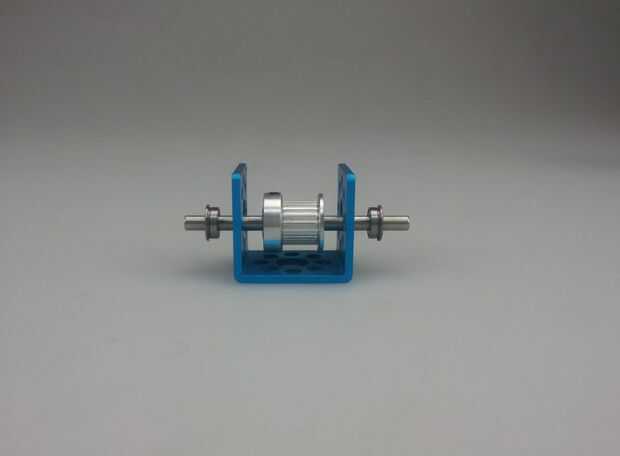

2. Inserte un círculo eje 4 × 50 U soporte y polea de sincronismo.
3. poner dos bridas del cojinete en el eje del círculo en dos lados.

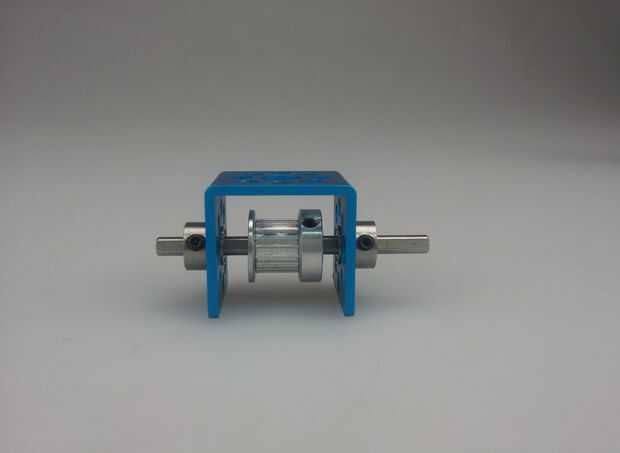

4. poner dos Collar de eje en el eje del círculo en dos lados.

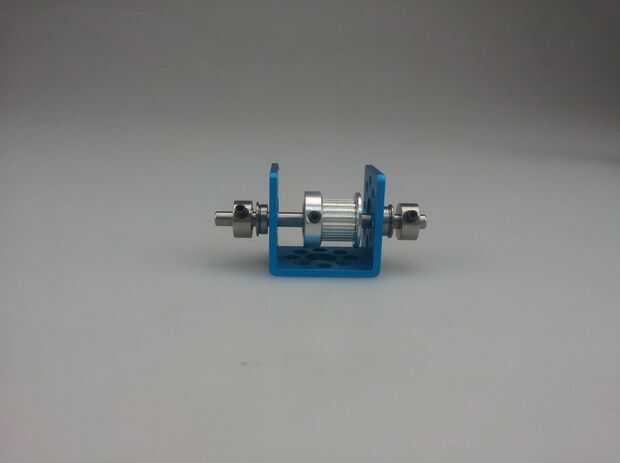

5. Inserte el eje del círculo para fijar en el eje del círculo sin cabeza tornillo M3 × 5.

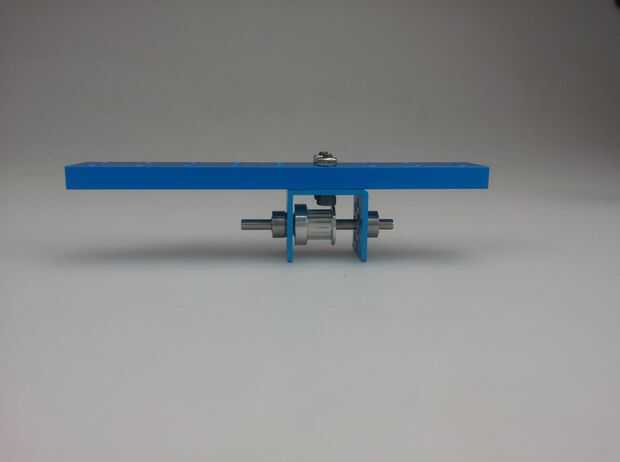

6. Ponga una viga 0824-144 sobre la cabeza del soporte U.

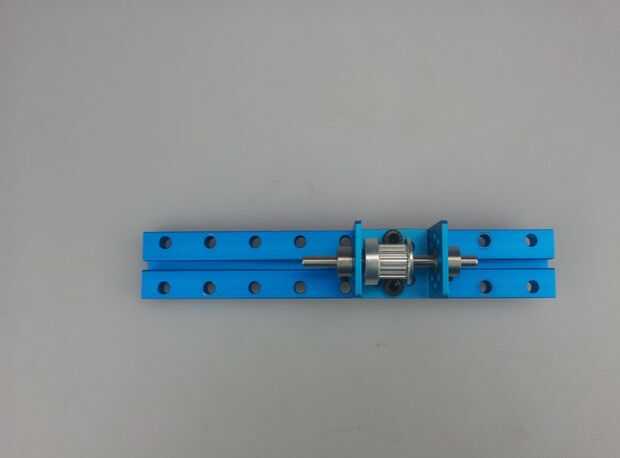

7. Inserte dos tornillos M4 x 14 para fijar la viga 0824-144 en el soporte U.

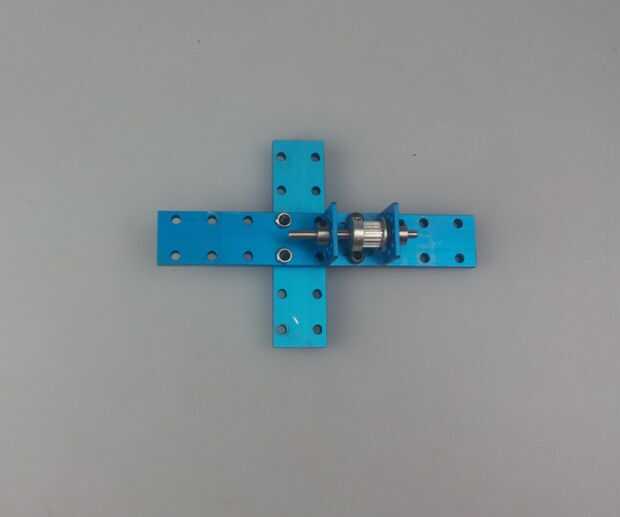

8. Ponga una viga 0824-6 viga 0824-144 que se ha solucionado.
9. Inserte dos tornillos M4 × 14 fijar la viga 0824-6 en viga 0824-144
