Paso 7: Construir la estructura del Robot Delta
Lista de materiales:
2 × viga 0824-496
1 x correa Conector azul
Correa de distribución abierta de 1 × (1 m)
8 x tornillos M4 × 14
2 x tornillos M4 × 8
2 × tuerca M4
Procedimiento:

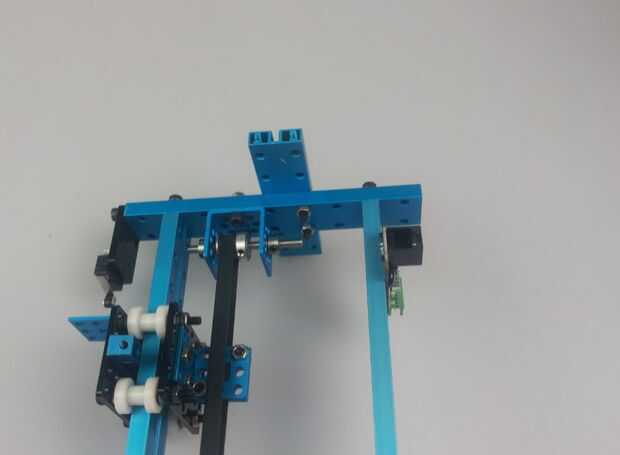

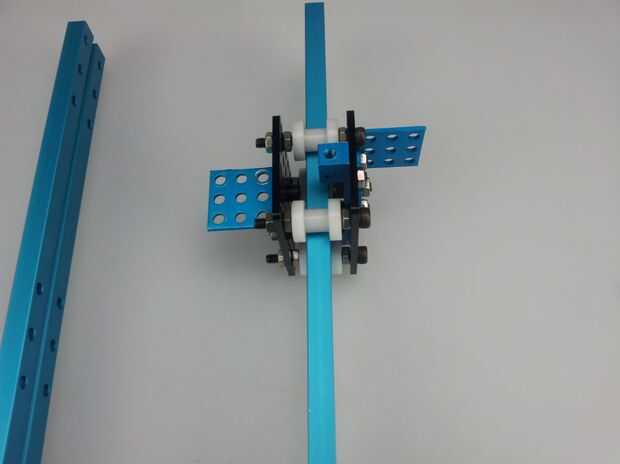

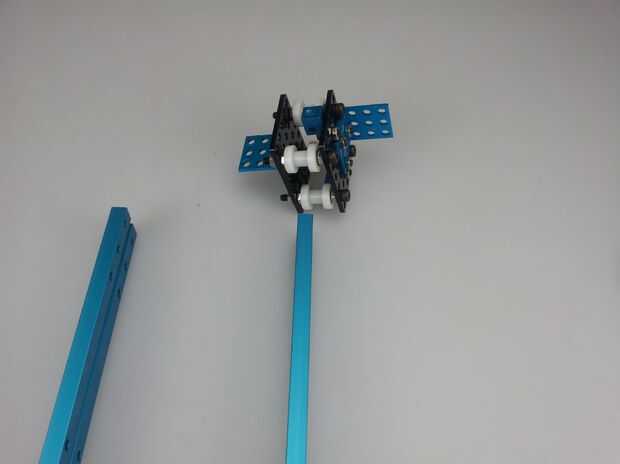

1. Inserte una viga 0824-496 en la estructura montada en el paso 3.

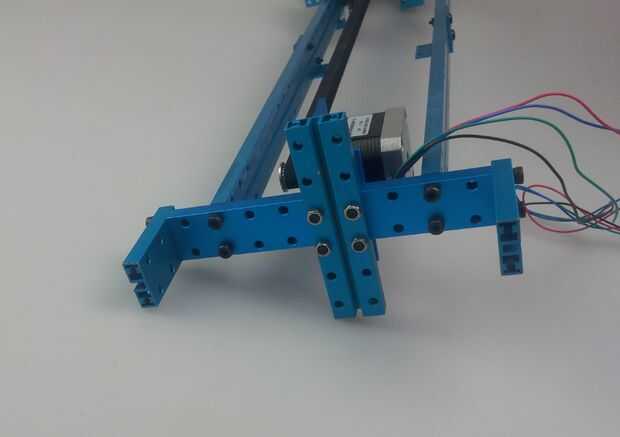

2. Utilice 4 tornillos M4 x 14 para fijar dos vigas 0824-496 en la estructura montada en el paso 4.

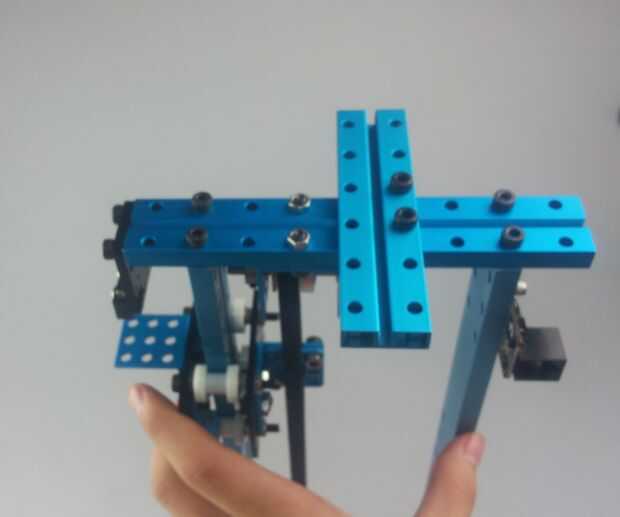

3. utilice otro 4 tornillos M4 × 14 estructura arreglo montado que quedan en el paso 5.

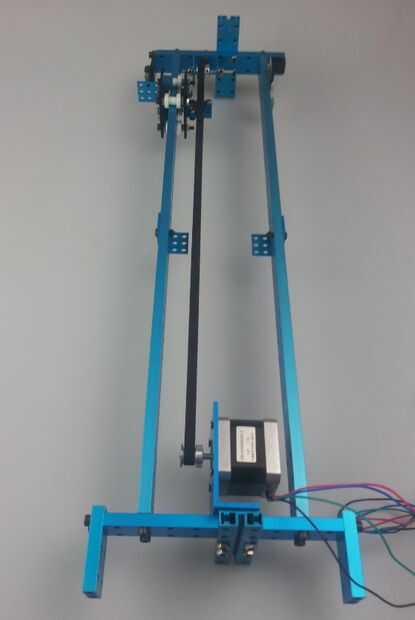

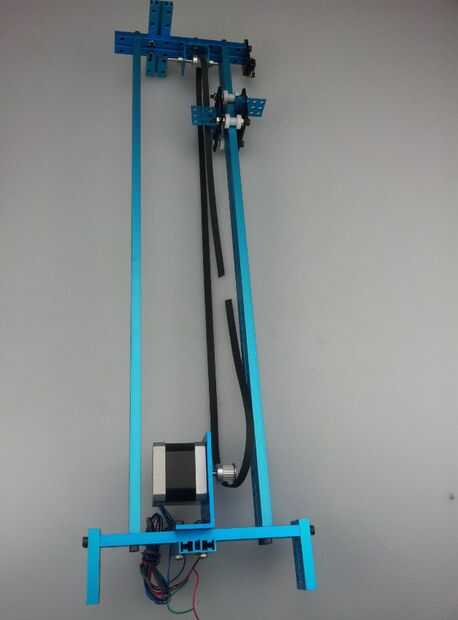

4. Colóquese la correa de distribución indefinida dos polea dentada 18Ts (uno es el Motor de paso, uno es de soporte en U).

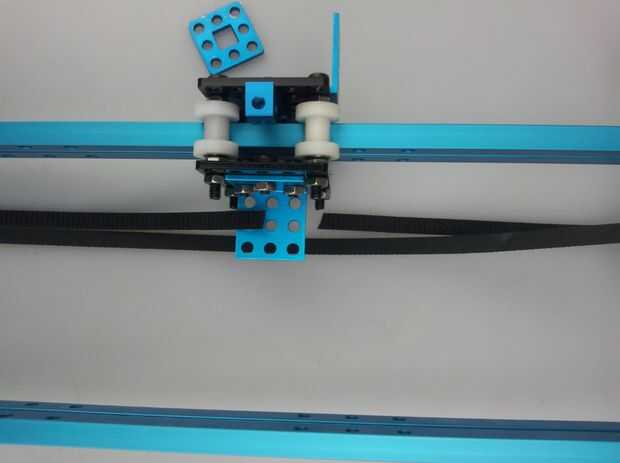

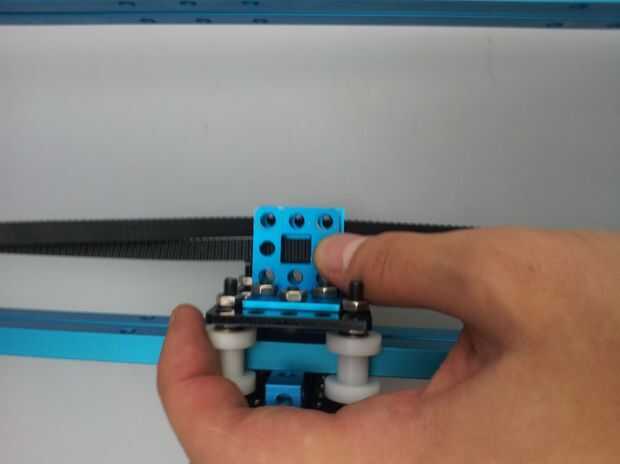

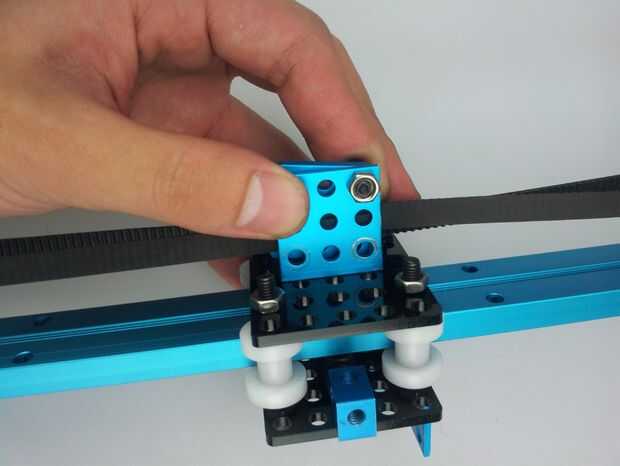

5. Utilice correa Conector para fijar los dos extremos de la polea de sincronismo 18Ts en estructura montada en el paso 3 para que sea controlado por tiempo polea 18 T.
