Paso 2: Planificación de su diseño

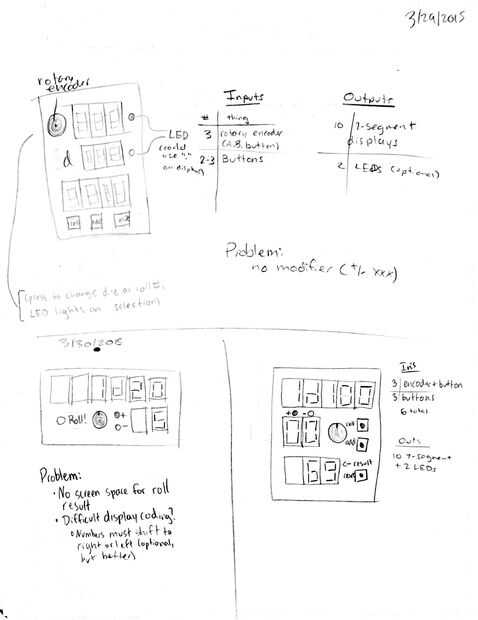

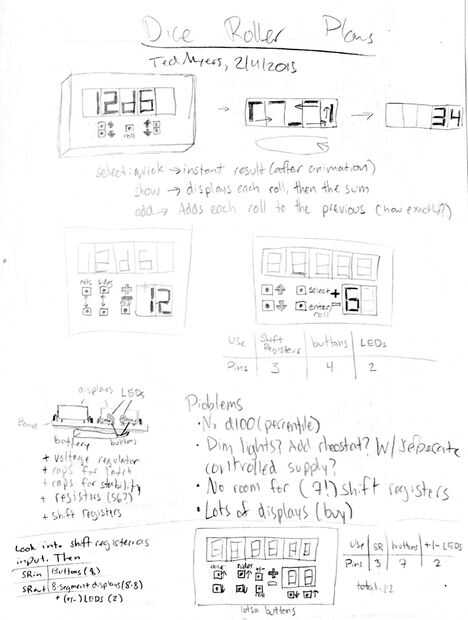

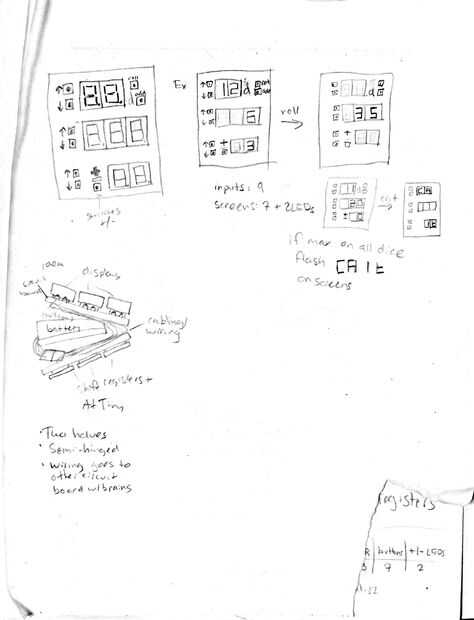

Aquí puedes ver algunas de mi proceso de planificación. Originalmente planeado sobre el uso de algunas pantallas de LED de 7 segmentos rojo, pero optó por la mayor versatilidad de un OLED pequeña exhibición en el final.
Tenga en cuenta que usted puede hacer lo que quieras!
Mi diseño finalizado empleó el uso de un pixel 128 x 64 pantalla OLED, debido principalmente a su flexibilidad: fácilmente podría cambiar mi interfaz gráfica en comparación con, digamos, pantallas de LED de siete segmentos que limitan seriamente el número de dígitos que se pueden mostrar. También son más complicados ya que necesita muchos pines de salida y por lo tanto, se verían obligados a añadir componentes extras como cambio de registros para trabajar con un microcontrolador de un número limitado de pines.
La pantalla que tengo en Amazon también es bicolor, en un sentido. Las 16 primeras filas son el amarillo y el azul del resto. Esto fue perfecto para mi solicitud porque cabe mi diseño gráfico (número de dado en la parte superior en amarillo y azul para el más grande resultado de texto). Además, sólo se ve bien.
