Paso 1: Paso 1 - yugo, guías y abrazaderas

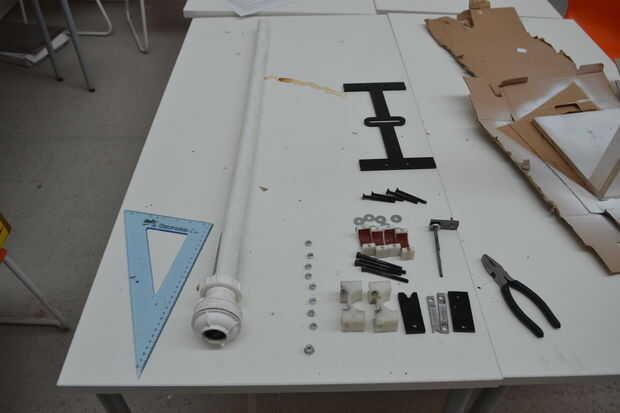

Aquí puedes ver la mayoría de nuestros componentes, así como primeros planos de nuestros guías y controles deslizantes.
El yugo era lasercut para asegurar una precisa forma y suavizar los bordes, reduciendo la fricción en el movimiento.

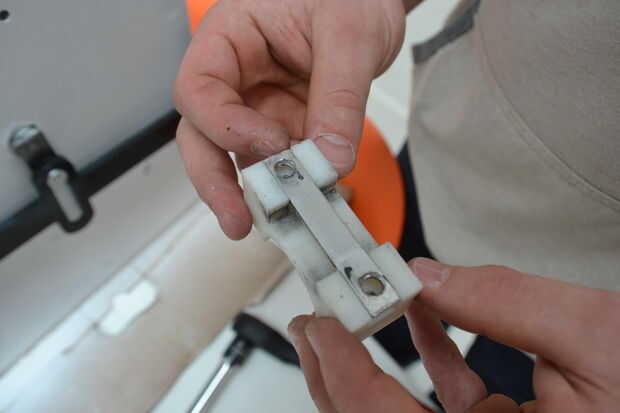

Las guías fueron 3D impreso para precisión, ya que son una forma relativamente compleja y requiere tolerancias muy altas para evitar atascos. También tienen baja fricción al contacto con la horquilla de plástico.
Las abrazaderas fueron también 3D imprimido para asegurar un buen ajuste con el tubo cilíndrico.

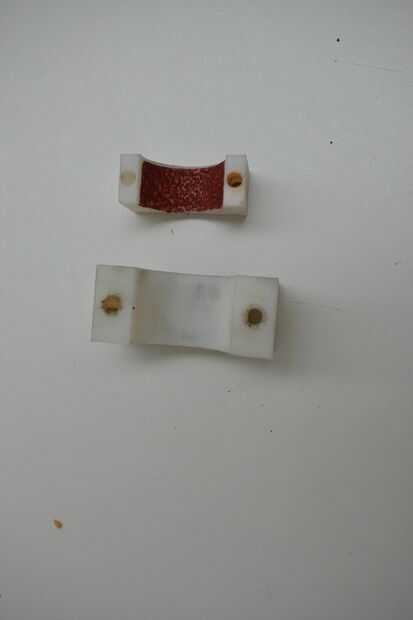

Tenga en cuenta el papel de lija pegado en el interior de las pinzas curvas: Esto evita que el cilindro resbale una vez lleno con agua, como se pone bastante pesado.

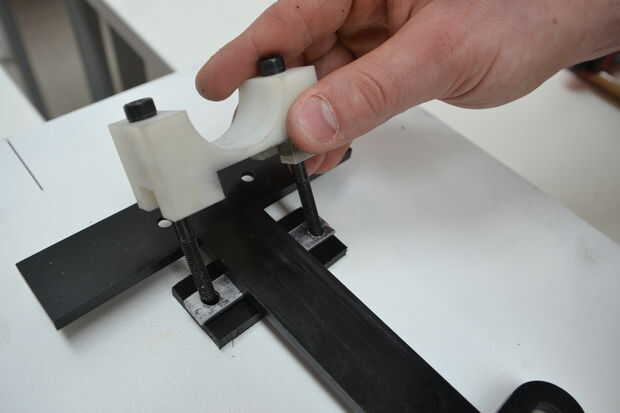

Contactos de metal pulidos cuentan dentro de las guías - estos touch el yugo en operación y también actúan como espaciadores, mantener fuera del tablero.
