Paso 2: Paso 2 - eje y brazo giratorio
El siguiente paso es hacer el eje central, que está conectado a nuestro sistema. El eje gira un brazo, que se une al yugo escocés. El movimiento de rotación de este brazo produce la oscilación lineal de arriba-abajo que desplaza el líquido en la bomba. Utilizamos componentes metálicos como fueron requeridos para soportar el esfuerzo de torsión considerable.
El eje está hecho de varilla de acero suave. Roscado en un extremo y ha sido cortado en una forma poligonal en el otro, esto nos permitió colocar un portabrocas y gire el eje sin deslizamiento.

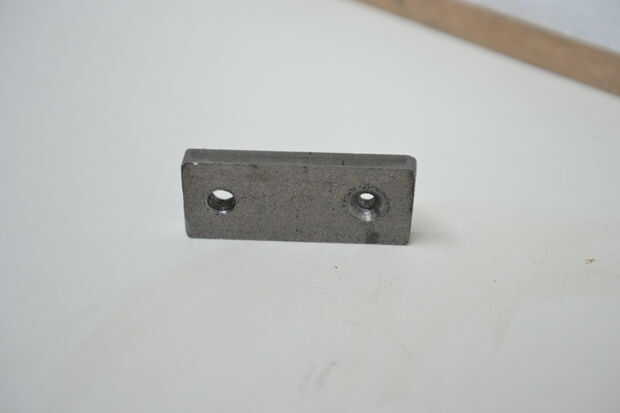

El brazo también se hace del acero suave, y tiene 2 agujeros roscados en él. Compañeros un agujero de la rosca en el extremo del eje. Utilizamos una rosca derecha regular, que significó que el árbol sólo puede ser girado en sentido horario, de lo contrario el brazo desenroscar sí mismo del eje. El otro orificio es avellanado y roscado de un tornillo más pequeño.

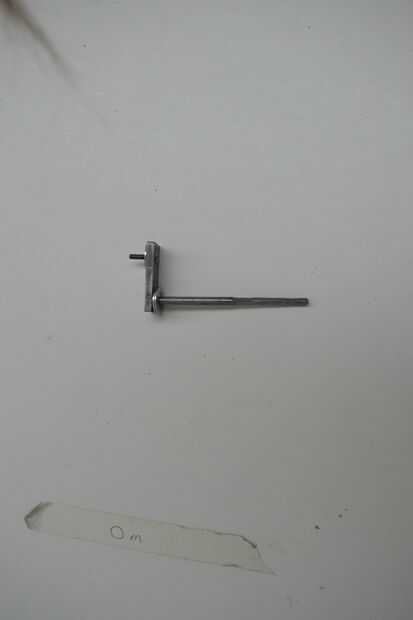

A continuación, un pequeño perno fue insertado firmemente en el agujero avellanado, mirando en la dirección opuesta del eje. (Ver foto) El tornillo debe quedar al ras en el brazo o habrá problemas de espacio!

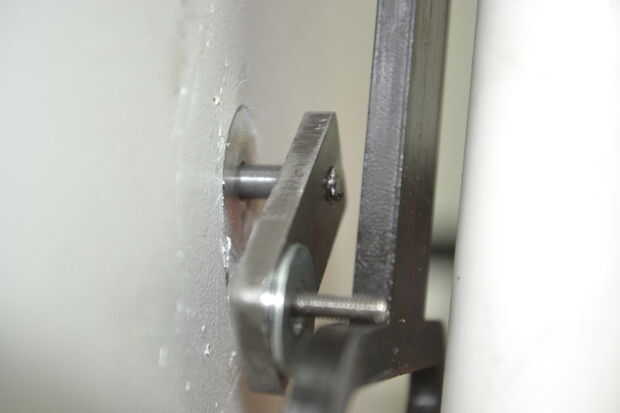

La última foto muestra el montaje en el MDF del forro. El eje se ha insertado a través de un buje y el brazo se apoye sobre el yugo.
