Paso 5: Paso 5 - tubería y válvula de
La parte más compleja de nuestro diseño es proporcionar el movimiento lineal de energía. La bomba sí mismo es simplemente un tubo con una válvula en la base. La válvula permite que el agua entrar en el tubo en la carrera descendente, pero evita que escaparse hacia fuera en la carrera ascendente.

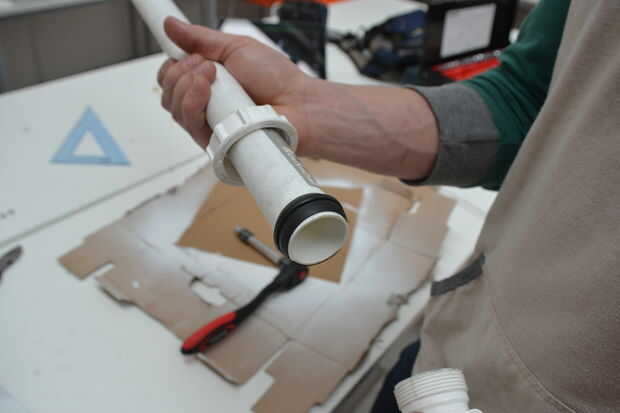

Para el tubo se utilizan algunas tuberías plásticas simples. Parte de nuestra breve requiere experimentación para determinar el mejor rendimiento. Al considerar el diámetro de la tubería, diámetro puede llevar más agua por bombeo, sin embargo, esto pesa más, que requieren mayor potencia del motor y causando mayor estrés en el mecanismo giratorio. Un diámetro de tubo demasiado pequeño no permitirá mucha agua al ser bombeada por carrera - sin embargo, el mecanismo se puede correr más rápido. Decidimos que el diámetro indicado en los dibujos era el mejor compromiso a nuestra disposición.

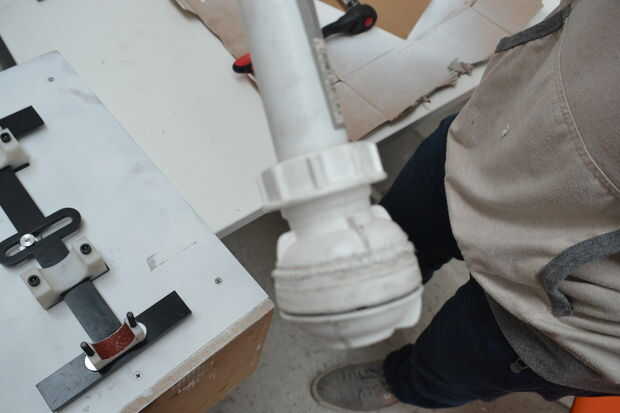

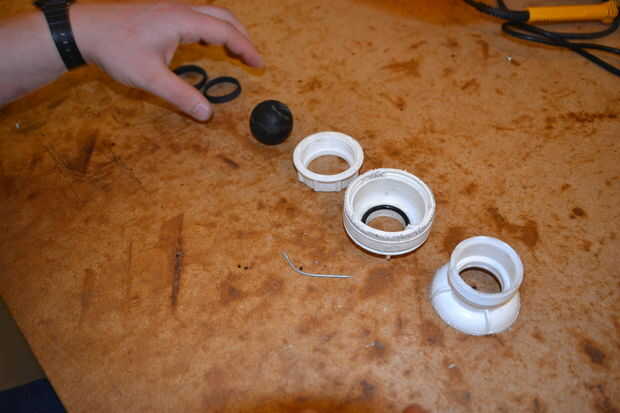

Después de un debate vigoroso colocó sobre el uso de una válvula de bola en lugar de una válvula de aleta. Nuestra válvula de bola se construyó de una cámara de tubería de diámetro más grande, con una pelota de squash ponderada dentro. En el agua de la carrera descendente presión obligó a la bola hacia arriba, permitiendo que el agua entrar en el tubo, pero en el recorrido de vuelta la bola había sellado el orificio de entrada, sellando el agua dentro del tubo.

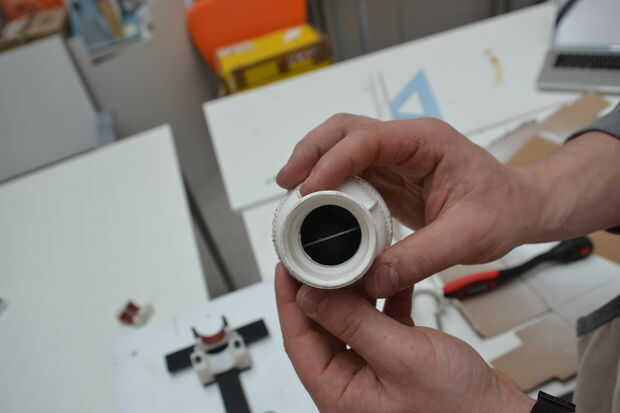

Un trozo de Cruz de alambre fue utilizado para evitar que la bola empujada hasta demasiado altos y cierre la parte superior de la cámara.

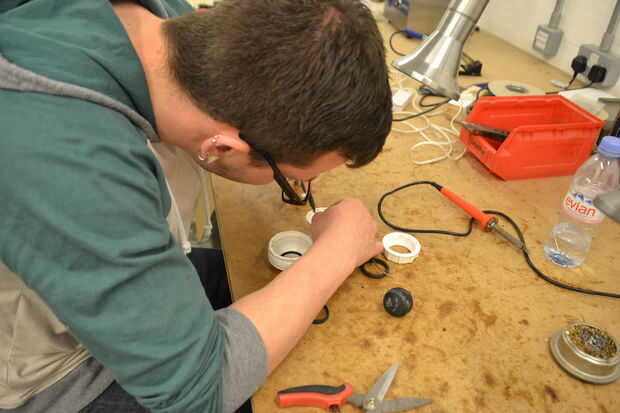

Como el plástico de la tubería no tomas la cola tuvimos que usar un soldador para la bola de squash dentro de las 2 mitades de la cámara de sellado.

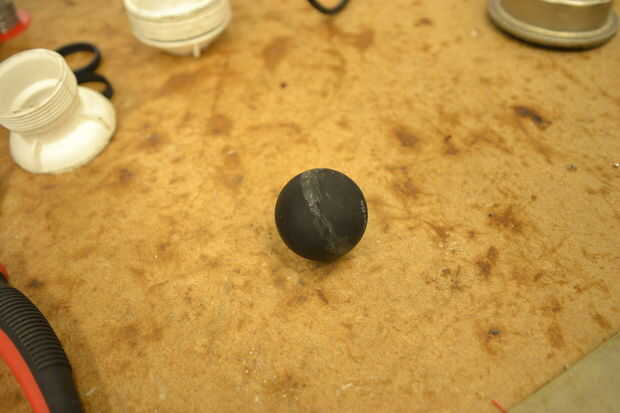

Nuestra bola de squash ponderada se hizo cortando uno abierto, llenar con limaduras de hierro y pegado que se cerró otra vez.

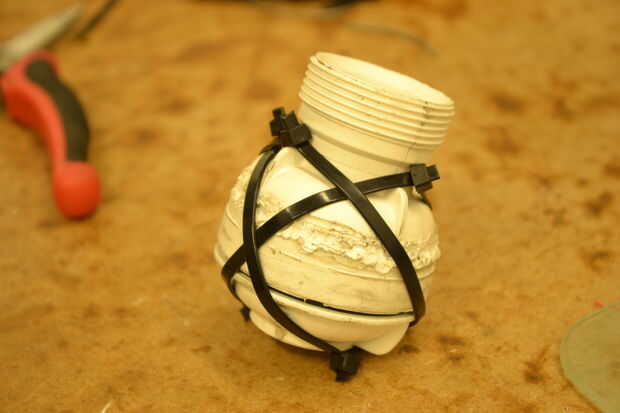

Tuvimos varios problemas con este diseño de válvula, razón por la cual se puede ver reforzado con zipties en algunas fotografías. Más sobre esto más adelante!
