Paso 6: Paso 6 - Asamblea!
El último paso es montar todos los componentes individuales:

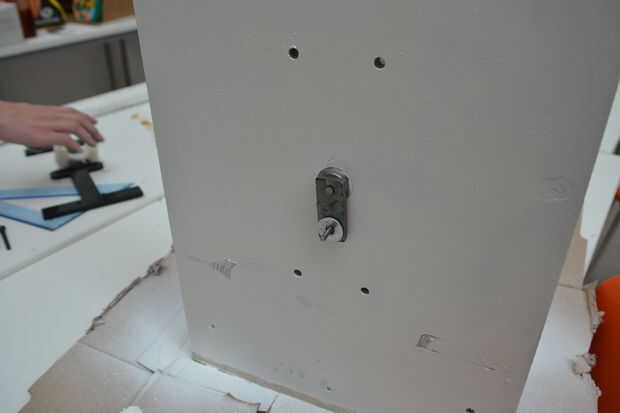

En primer lugar, inserte el eje y brazo giratorio a través del buje central.

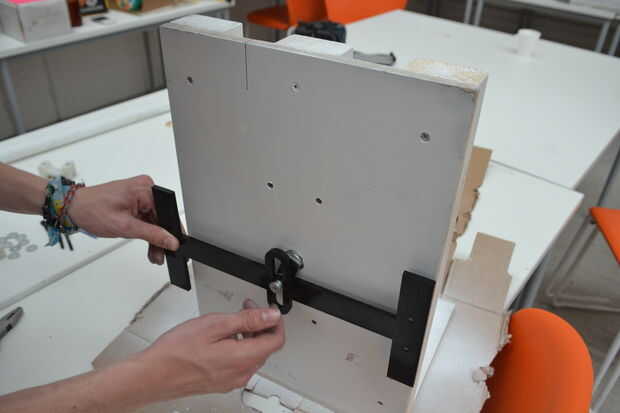

Entonces el scotch yoke está equipado sobre el brazo giratorio - sostenido por el buje de campana

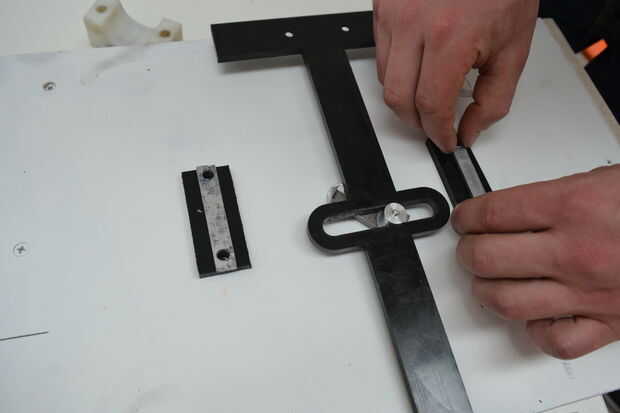

A continuación, colocar los deslizadores sobre sus agujeros de montaje - no atornille en su lugar todavía!
Las guías de ajuste sobre el scotch yoke y están atornilladas al tablero - los tornillos también mantener los reguladores en posición.

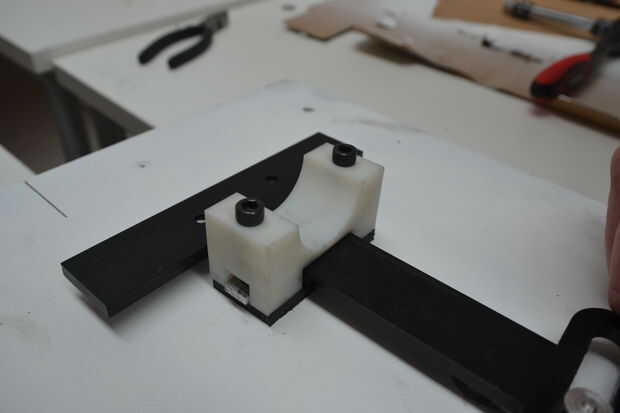

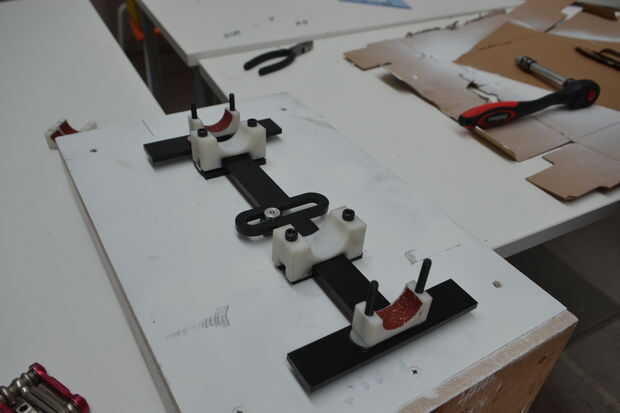

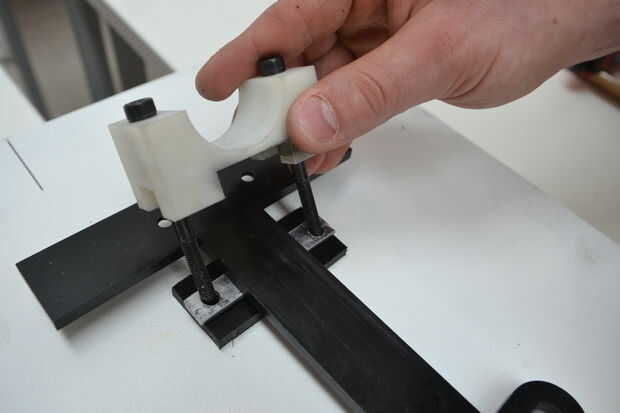

Entonces las pinzas de la parte inferior se sujeta a través de los pernos en el yugo. Se coloca el tubo a la profundidad correcta y luego se atornillan las abrazaderas superiores , mantiene todo en su lugar.

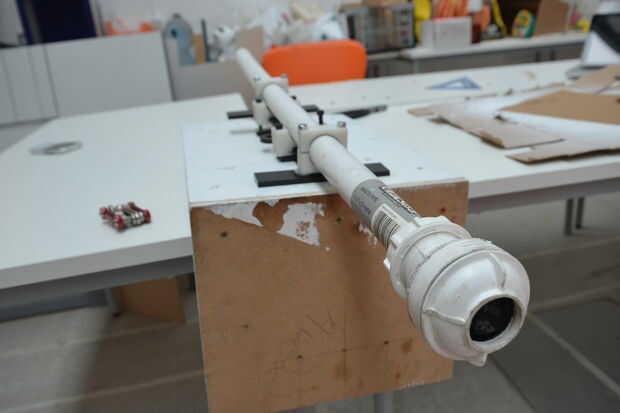

El paso final es atornillar la válvula de bola en la parte inferior de la tubería.
Para operar la bomba, que el eje debe girarse en sentido horario - velocidad de la bomba puede ajustarse variando la velocidad del eje.
