Paso 3: paso 3
bien el primer componente electrónico, aprendí después de resistencias era transistors.so recuerdo y repito otra vez, no tengo mucho que ofrecer otro que imaginar estos dispositivos e intentar que ellas basadas en principios básicos de funcionamiento de transistores y resistencias etc....
Por lo tanto, incluso si este dispositivo funciona a la perfección con las piezas que tengo, podría freír cosas, si no lo hacen las matemáticas. tenía como 40 transistores NPN, así que no tenía miedo de perder, y por suerte no lo hice.
un transistor frito, es nada en comparación con una placa de frita de un ordenador, así que ten cuidado antes de que conectes cosas a tu puerto paralelo, sobre todo si es mi diseño :)
Esta es mi advertencia, yo no soy responsable si usted dañar su equipo o lastimarse (me sentiría mal aunque)
Cont:

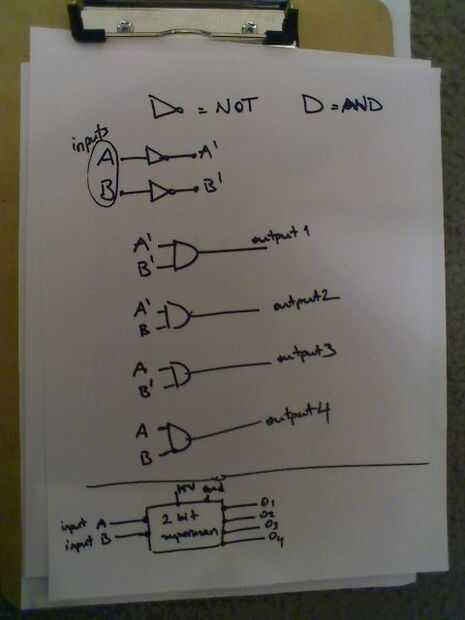

bien, tenemos dos puertas no. para hacer un 0 cuando es 1 y 1 cuando es 0 etc...
También tenemos 4 y puertas.
podemos hacer todo esto con los transistores.
o simplemente podemos utilizar 2 chips poco. (usted puede hacer todo tipo de lógica combinacional, puede utilizar NAND, o puertas NOR o usted puede ir con un único tipo de puerta y todo lo que hay, hacer incluyendo la puerta no, pero este va a ser simple y directa)
la puerta y es bastante simple:
sólo tiene que conectar dos interruptores en serie.
+ 5V---\ /---\ /---> A & B
| A | B
(por supuesto tienes que repetir este proceso para cada combinación de entradas, por suerte sólo tiene 4)
la puerta no es tan fácil,
| A'
TIERRA---\ /---+ 5V
| A
otro:

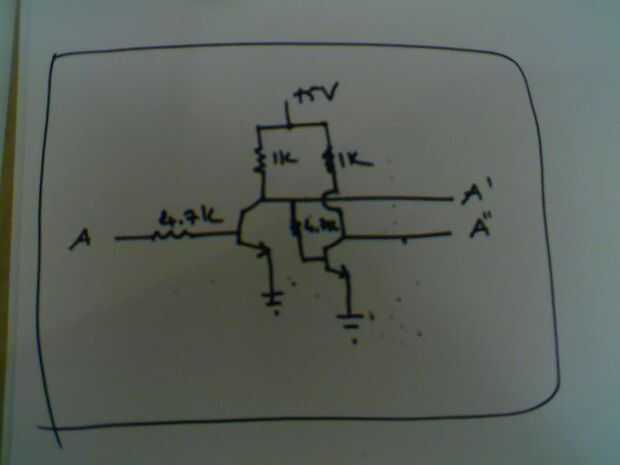

| A' 1k
GND------\ /----------+5V
| |
|-------
| k 4,7
| A
