Como hacer un Sensor de movimiento Simple Led luz (concepto reencontrado) (PIR) (3 / 10 paso)

Paso 3: Fichero de placa PCB Eagle.

Tomando medidas del PIR fue mucho difícil pero la herramienta de medición en el cad del águila, hizo mi día.

Me ayudó a tomar una buenas medidas y ayudó a encontrar el medio de la Junta

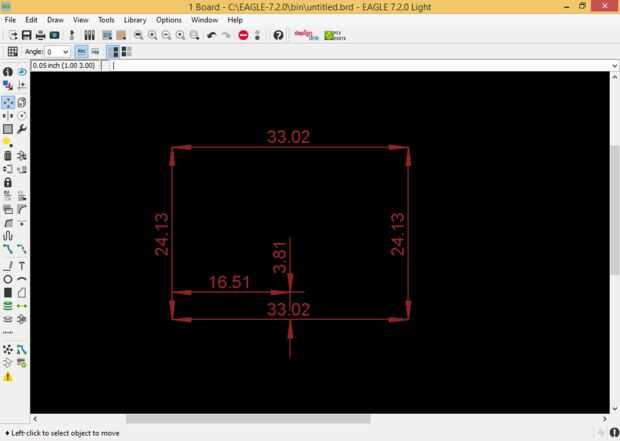

Vea la foto de cómo me di cuenta del tamaño y dónde colocar los componentes.
