Cómo hacer un SensorGlove con conexión Android (5 / 9 paso)

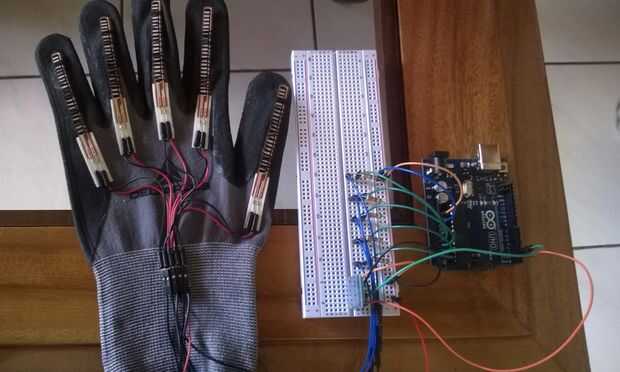

Paso 5: Conectar con Arduino y Bluetooth

Conecte los puentes a verdes a las entradas analógicas del Arduino.

  • Puente del pulgar = A0
  • Puente de índice = A1
  • Puente medio = A2
  • Puente de anillo = A3
  • Puente de Pinky = A4

Conecte un puente negro a la salida GND del Arduino y el otro a GND entrada de Bluetooth

Conecte un jumper rojo a la salida de 5v de Arduino y el otro a Bluetooth + 5v entrada

Bluetooth:

  • Tx de Bluetooth -> Pin2 Arduino
  • Bluetooth Rx -> Arduino Pin3
