Cómo hacer un Set de altavoces todo (1 / 9 paso)

Paso 1: amplificador

En primer lugar usted debe hacer el amplificador pero quiero decir que este circuito del amplificador es hecha por otra persona y que también está disponible como otro instructivo en este sitio. Puedo asegurarles que este circuito funciona coz que he construido yo mismo. Es un amplificador mono pero puede hacer dos de ellos para el lado izquierdo y derecho. Las cosas que usted necesita son

Ic LM386
Condensador cerámico 0.01 uf (número 103)
Condensador cerámico de 0.47 uf (número 473)
resistencia de 10 ohmios 1/4 watt
5 k ohmios potenciómetro (control de ganancia)
potenciómetro de 100 ohmios (para control de volumen)
condensador electrolítico de 100 uf
condensador electrolítico de 220 uf (para bajo)
clavija de 3,5 mm
jack de 3,5 mm

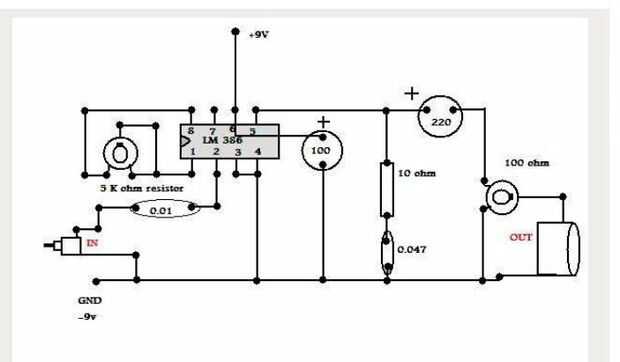

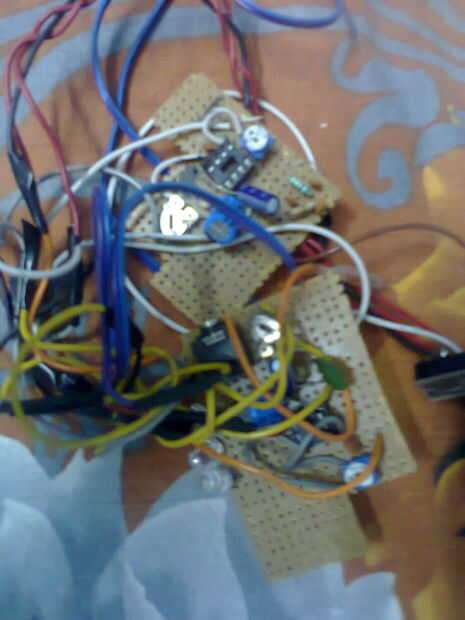

La clavija de 3,5 mm tiene tres pernos el uno más largo es el negativo de altavoz izquierdo y derecho y uno de los pernos pequeños es positivo para el altavoz izquierdo y el otro es el positivo del altavoz derecho. Es muy ruidoso si funciona con 12v dc. En este paso se da el circuito y una foto del amplificador hecho también se da en este paso
