Paso 6: Preamplificador para micrófono
4-4148 diodos
1 LED de cualquier color
resistencia de 120 ohmios
2 resistencia k 2 (2,2 k)
resistencia de 220 k
resistencia de 4 k 7 conectada (4,7 k)
4 - condensador electrolítico de 10 uf
condensador electrolítico de 100 uf
Transistor BC 547 o usted puede usar el 2n3904 o el 2n2222

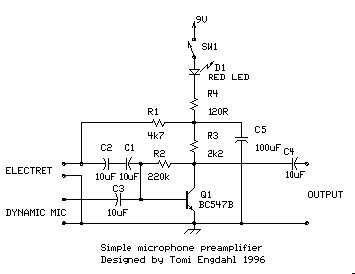

En este paso se da el esquema para el preamplificador. Después de haber hecho conectar sus puntos de salida en los puntos de entrada del amplificador. Utilizar diodos para que la señal de micrófono y la fuente mp3 no van dentro de otra. No es necesario agregar otra batería que puede conectar a la batería del amplificador. Estar seguro de la polaridad y que se han conectado electromágnetica. Las líneas curvas de los condensadores en el esquema significa el punto negativo del condensador y la línea plana del punto positivo del condensador. En el esquema, en el mundo real el pequeño alambre es el punto negativo.
