Paso 11: ¡ Aquí viene el modelado 3-d! Los pies primero
Sugerencia: buscar en el cuadro 5.

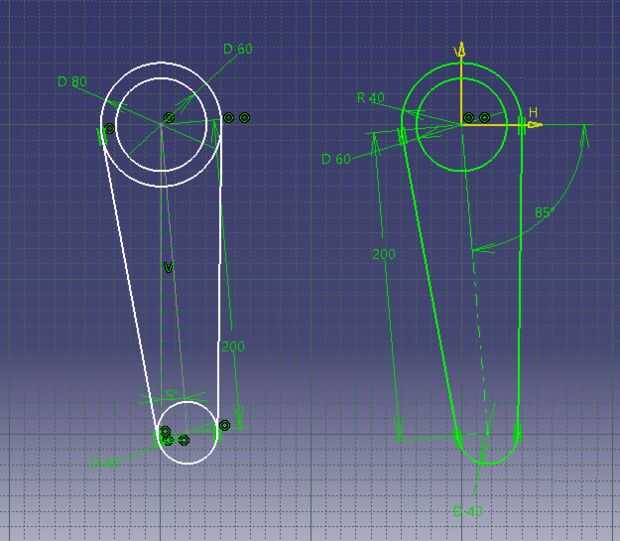

A. del pie (ver foto 1)
* Haga clic en el plano yz > Sketch
(Utilice las líneas, círculos, restricciones, etc.).
1. hacer una line(VCL) de construcción vertical y luego realizar otra construcción line(CL) 5 grados a la derecha de la VCL
2. dibujar dibujar un círculo en el extremo superior de D60mm D40mm círculo en el extremo inferior del ángulo CL.
3. dibuje otro círculo en la parte superior del círculo de la D60 con un diámetro de 80 mm.
4. dibuje una línea de tangencia y la coincidencia con el círculo de la D80 y D40. Asegúrese de recortar demasiado las líneas. Igual que en el primer sidt izquierda de imagen.
5. rápido recorte las líneas innecesarias para llegar a la derecha. Asegúrese de que sean coherentes con sus dimensiones.
El círculo más pequeño es para el "tornillo".
6. salida Workbench > Pad > 100mm > OK

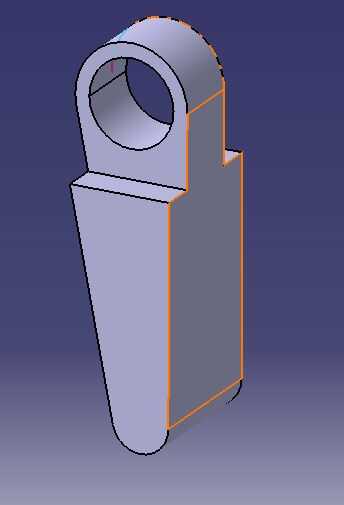

7. Haga clic en la superficie superior del pie (ver foto 2) > Sketch

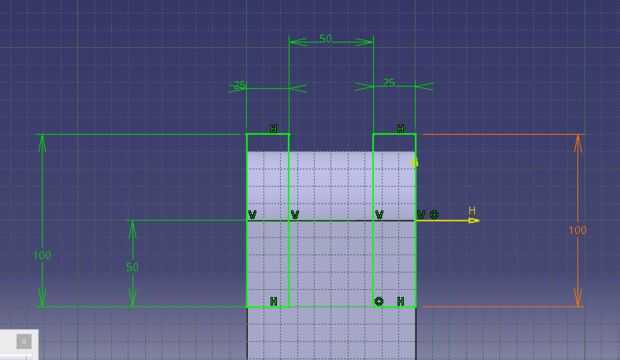

9. copiar el bosquejo de cuadro 3 que consiste en dos rectángulos.
Cada rectángulo tiene uno de su lados en coincidencia con la línea de los lados del pie.
Sugerencia: Puede hacer clic la línea en el pie aunque es de otro dibujo a restricción

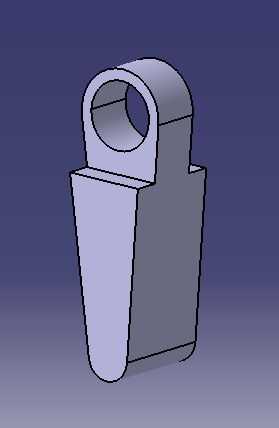

10. salida Workbench > Pocket (por debajo de la almohadilla) > tipo: hasta última > OK
