Paso 12: Muslo y pierna
* Que la Horizontal y Vertical de las direcciones de medida, cuando centro de restricción dos puntos, Click derecho y luego elegir.
B. parte muslo

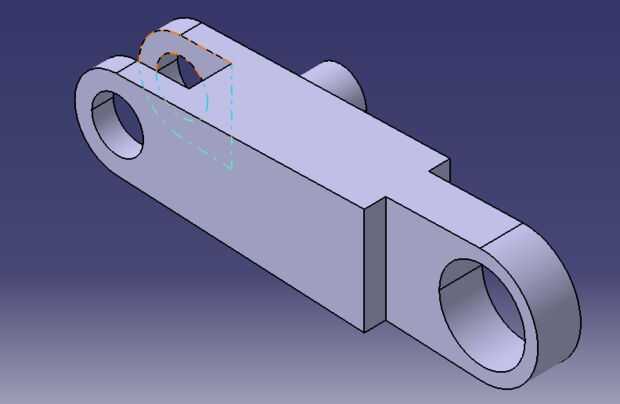

1. copia de la primera foto al igual que la parte del pie
2. Banco de trabajo salida > Pad > 100mm > OK
3. Haga clic en el plano ZX > Sketch

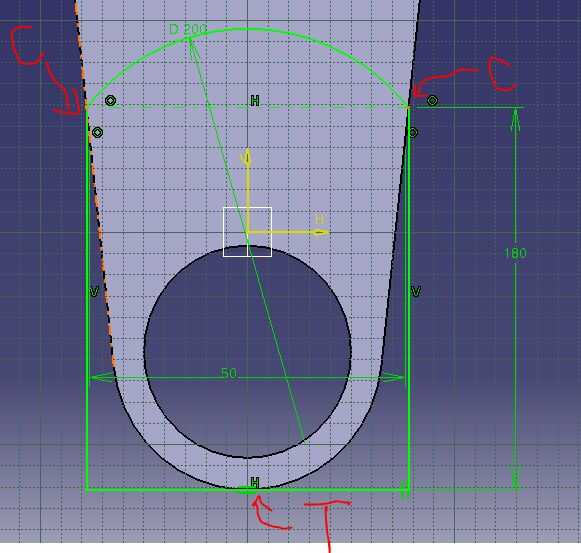

4. copiar la segunda imagen
5. workbench salida > Pocket > tipo: hasta última > más > tipo: hasta última > OK
6. hacer un plano

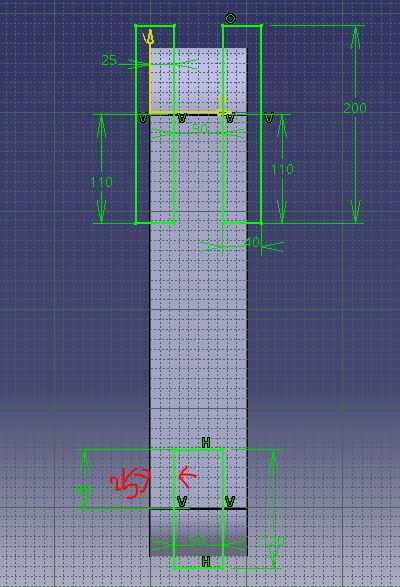

* Para hacer un plano, haga clic en el Plane(3rd Picture) > haga clic en el plano YZ > Offset: 25 mm > OK
7. croquis en el plano nuevo

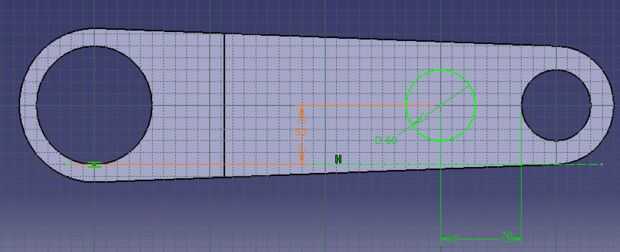

8. copia el cuadro 4. (C = casual, T = Tangecy)
9. workbench salida > Pocket > profundidad: 50mm > OK
10. guardar CATPART
C. PIERNA
Crear un nuevo Part de CATIA.
* Bosquejo en el plano YZ

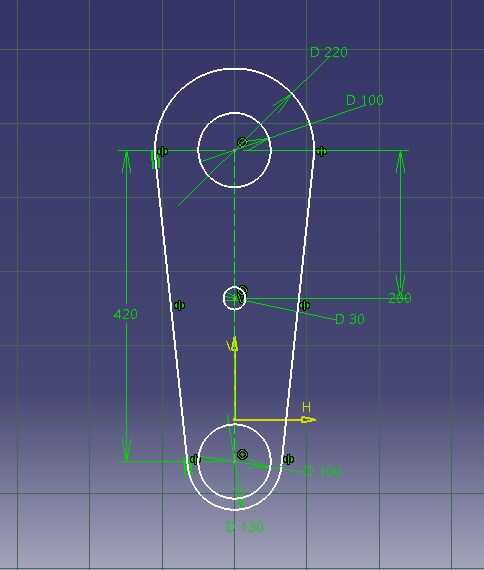

1. copia el cuadro 5.
2. Banco de trabajo salida > teclado > profundidad: 100mm > OK

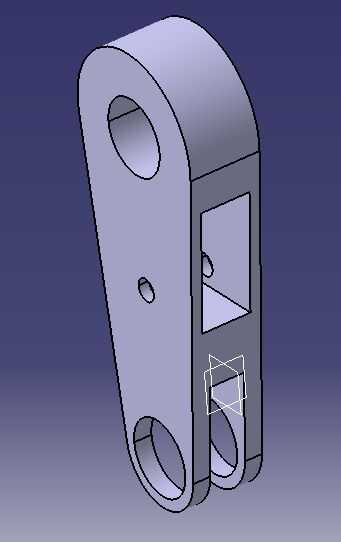

3. Haga clic en la parte de la espinilla de su pierna. (imagen 6)

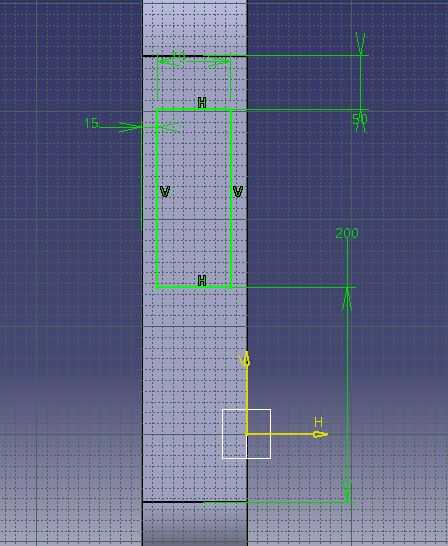

4. copia el cuadro 7.
5. workbench salida > Pocket > tipo: hasta última > OK
6. Haga clic en la parte posterior > SKETCH
7. copia el cuadro 8. Hacer primero un CL en tangencia con la parte inferior del círculo grande a la izquierda
8. Banco de trabajo de salida > Pad > profundidad: 60 m m > OK
