Cómo hacer un simple 3D bola pateando la pierna mecanismo utilizando CATIA (15 / 17 paso)

Paso 15: El resto de las partes

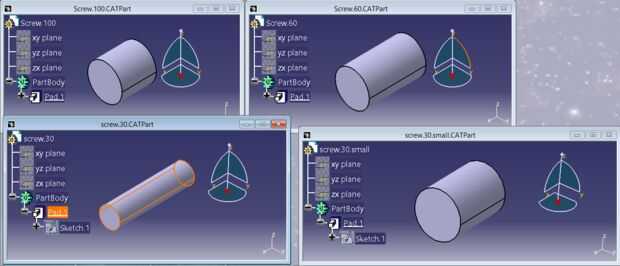

Para los tornillos, hacer 4 partes:

[D = diámetro, P = Pad]

1. D = 100, P = 100
2. D = 60, P = 100
3. D = 30, P = 120
4. D = 30, P = 40

Para las otras partes:

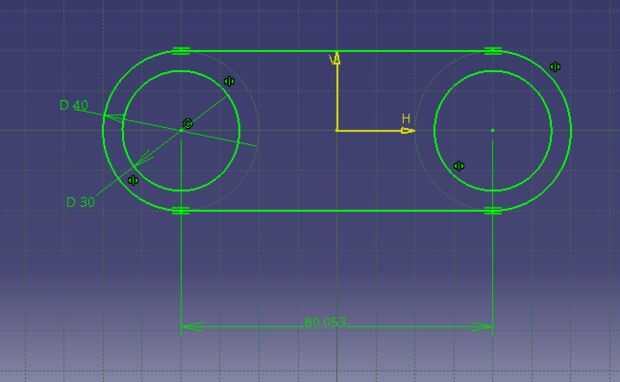

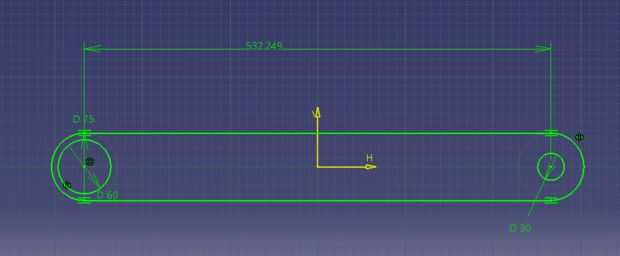

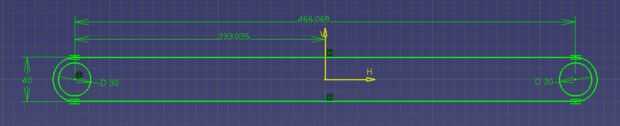

Copiar lo que aparece en las fotos
Además, siga las instrucciones

* La distancia entre los círculos que son las longitudes en el plano 2-D

Nota: son partes diferentes. No poner a todos juntos!
