Paso 6: Crear el sistema de retorno rápido
el brazo a través del mecanismo de retorno rápido.
2. Conecte los dos puntos juntos. Asegúrese de que son coincidentes.
3. 15deg es el ángulo entre las dos líneas creadas. Usted puede elegir el punto del centro como las dos líneas están en 15deg con los demás.

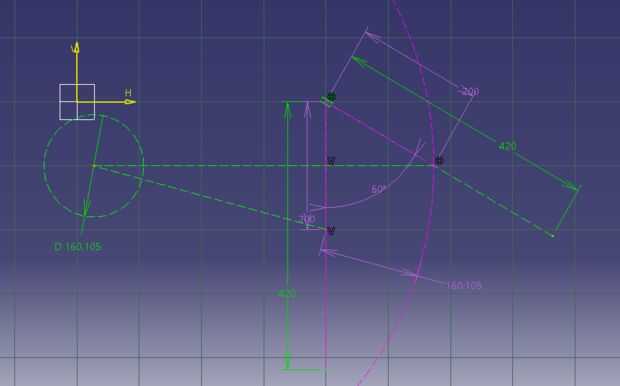

4. cuando se ha seleccionado un punto, hacer un círculo con un radio igual a la longitud de la línea larga. El punto del círculo es el punto que elegiste.
5. hacer una restricción entre el punto de la línea más pequeña al círculo.
6. el valor resultante, 160,105 mm será el diámetro de la manivela. Debe fijarse el punto centro de la manivela. Haga clic derecho sobre el punto > desteñimiento * objeto > fijar

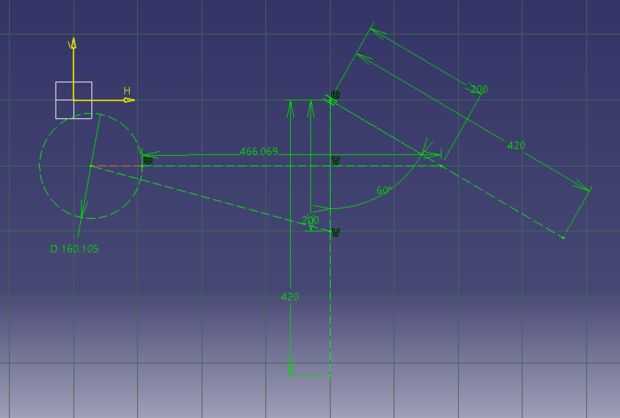

7. Haga clic en ajuste rápido a continuación, seleccione la línea más larga dentro de la manivela (círculo con D160.105) (segunda foto)
8. hacer una línea sustituir esa línea recortada. Asegúrese de que están bien limitados. (coincidencia)
9. limitar la línea más larga.
