Cómo hacer un Simple Piezo timbre - duración ajustable - proyecto #1 electrónica tablero de aprendizaje (3 / 4 paso)

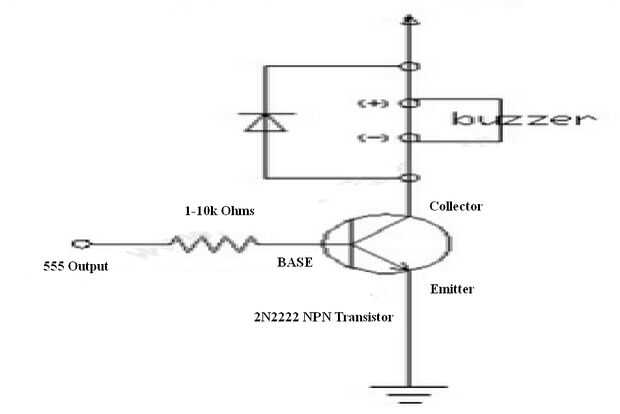

Paso 3: El circuito del controlador del zumbador piezoeléctrico

Mientras que el 555 temporizador fácilmente puede generar suficiente corriente para conducir correctamente el zumbador piezoeléctrico en su propio, no de fichas.  En este caso, puede utilizar un controlador de transistor.  En el siguiente video, podrá ver cómo puede conducir un zumbador a pleno potencial, no sólo cómo manejar relés, motores y los altavoces con un controlador de transistor.  En este caso, contamos con la confianza 2N2222 NPN transistor.

El zumbador piezo es un zumbador "activo".  ZUMBADORES muchos requieren un una frecuencia aplicada dentro de la gama de audio funciona correctamente.  ZUMBADORES activadas simplemente necesitan una fuente de alimentación que se agregará, como hay un circuito de oscilador interno de ese poder hasta cuando se aplican 5v.  El transistor driver actos para completar el circuito cuando se aplica energía de la salida del Temporizador 555 a la base del transistor a través de un resistor de protección.  Si esto sucede, corriente de colector del transistor puede fluir a través de al emisor, que está conectado a la línea de tierra.  Si usted mira el vídeo a continuación, se explicará en su totalidad.

Una vez que haya visto el video, debe ser capaz de usar todos los tres bloques para crear su propio circuito de timbre!  Con facilidad!  En su protoboard!
