Cómo hacer un sistema de alarma con Arduino (3 / 8 paso)

Paso 3: Esquema de MySQL

Ahora que ya tenemos instalado MySQL server, establecer las credenciales de acceso para acceder desde cualquier dispositivo a la base de datos, podemos crear nuestro "esquema" para el sistema de alarma. El esquema no es más que el conjunto de relaciones que componen nuestro proyecto. Cada informe contiene los atributos. En nuestro caso el patrón será el siguiente:

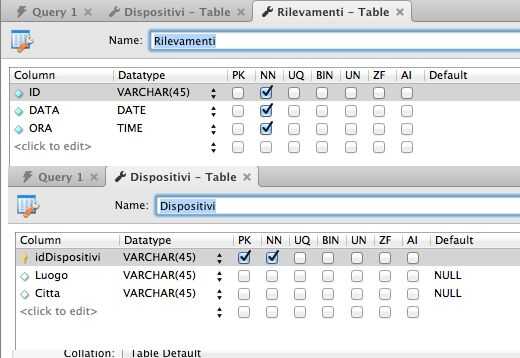

Esquema Sistema_allarme

Relazione1 Dispositivi(idDispositivi,Luogo,Citta)

Relazione2 Rilevamenti(ID,DATA,ORA)

En la primera "tablas" han reunido todos los dispositivos que están presentes en nuestro sistema de alarma. Por ejemplo, podemos instalar un Arduino Uno con Sensor PIR en sala de estar, aunque podemos poner otro Arduino Uno en el dormitorio.

En el segundo "tablas" son los diversos estudios que se han registrado con la fecha y hora. El ID se utiliza para identificar los diferentes dispositivos en su hogar. Para la creación de las varias "tablas" sólo abrir una conexión con el MySQL Workbench, a través de "Conexiones de MySQL". Los datos incluidos son aquellos que se han creado en el paso anterior, como nombre de usuario y contraseña. La dirección IP también puede dejar el localhost (127.0.0.1). Entonces abrirá una página donde podemos controlamos nuestra DB. Lo que debemos hacer es seleccionar "crear nuevo esquema" en la parte superior y el nombre de Sistema_allarme. Una vez creado el esquema, podemos crear las "tablas" que es nuestra relación. Para ello, seleccione la esquina inferior derecha "Sistema_allarme" y el botón derecho, seleccione la tabla de"crear". Los próximos pasos se utilizan para introducir los datos que se han divulgado previamente. El único elemento a añadir en este sentido, es insertar idDispositivi como la clave primaria de la relación / tablas de dispositivos. De esta manera no habrá dos dispositivos con el mismo identificador.
