Cómo hacer un sistema de alarma con Arduino (4 / 8 paso)

Paso 4: Cómo conectar los diferentes dispositivos

Como se mencionó anteriormente, en la base del proyecto, existen dos tipos de dispositivos, el servidor de estación central que se compone de Arduino Mega, que le permite subir sus datos a DB utilizando una conexión a Internet, mientras que el cliente se compone de un Arduino Uno y es capaz de enviar el movimiento detectado en el servidor, utilizando el sensor PIR inalámbrico.

Servidor / Central estación

PIR

VCC -> 5V

A -> PIN 4

GND -> GND

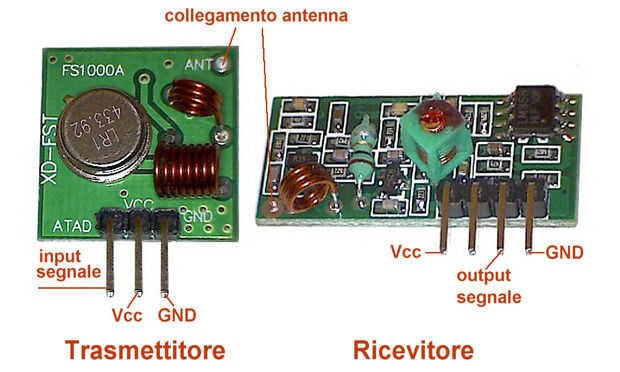

RX inalámbrico 433 MHz

GND -> GND

DATOS -> PIN 11

DATOS -> ninguno V

CC -> 5V

Cliente

RIP

VCC -> 5V

A -> PIN 3

GND -> GND

Sin hilos 433 MHz TX

ATAD -> PIN 11

VCC -> 5-12 V (el puerto de señal, aumentar la tensión aumenta)

GND -> GND
