¿Cómo hacer un sistema de juego portátil (9 / 39 paso)

Paso 9: Retirar la caja de RF

La caja de RF toma la señal compuesta de la NES y la convierte en RF. También toma los 9v del adaptador externo y lo convierte en 5v. Es demasiado grande, así que vamos a quitarlo. Si usted gancho de poder, entonces te darás cuenta que la NES no responde al botón de encendido; es solo constantemente. Eso es normal, por lo que no te preocupes.

PARA DESOLDAR

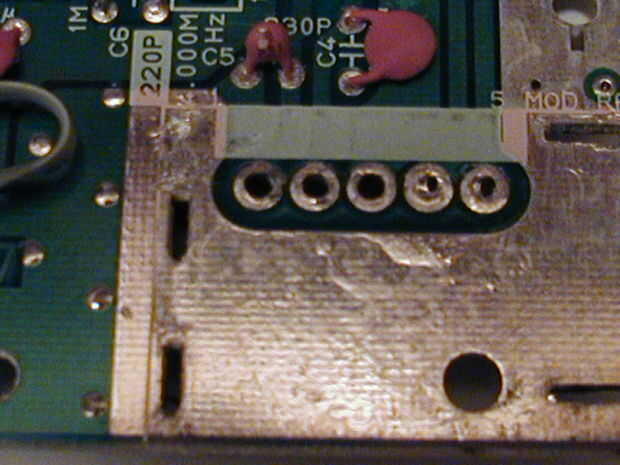

Empezar por desoldar las cuatro lengüetas. Obviamente, no podrá montar el desoldador sobre todo, lo tienes que chupar tanta soldadura que pueda de los lados de las lengüetas.

Desoldar los 5 pines.

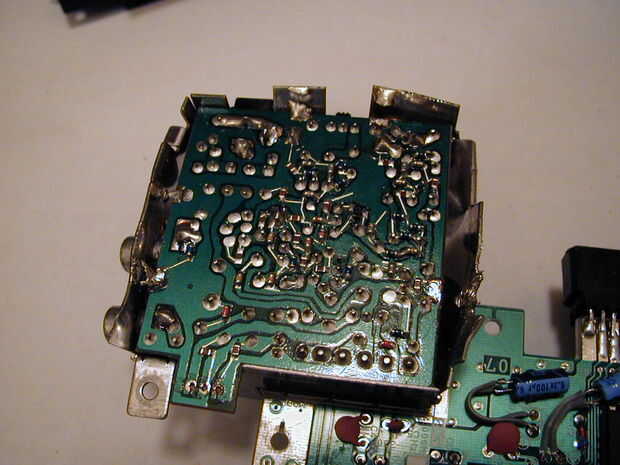

Voltear el tablero y retire la cubierta de la caja de RF.

Encontrar el regulador y desoldarlo. El regulador parece una pequeña caja negra con 3 pines y una lengüeta metálica en la parte superior. Necesitamos el regulador para bajar la tensión de las baterías por lo que es seguro para la Junta NES.

SACAR LA JUNTA DE
La Junta de RF se suelda a las paredes de metal en varios puntos. Tomar sus alicates y romper las paredes de la Junta. No te preocupes lastimarla, no se necesitan.

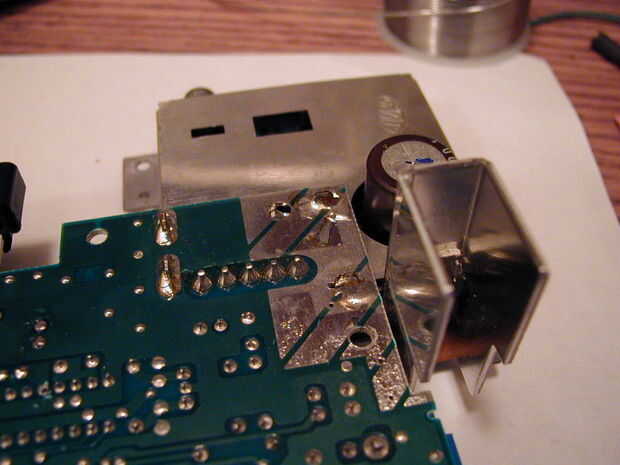

Sus alicates del gancho agarrador y comenzar rompiendo pedazos de la Junta. Queremos aprovechar todo lo posible por lo que es como la foto 3.

Las paredes de la curva hasta que se quiebren la Junta. Usando el soldador, saque los pernos, si hay alguna izquierda todavía. Agarra la pieza que se está pegando hacia fuera y tire, mientras que el otro extremo con el soldador de la calefacción.

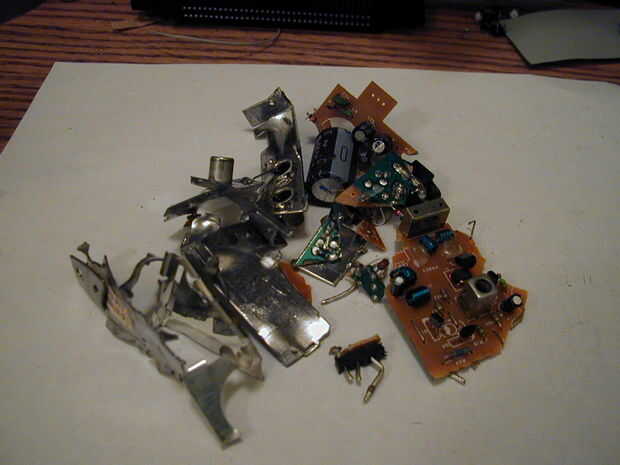

Ahora debe tener todas las piezas de la caja de RF sacado. Asegúrese de que guardar el regulador 7805 y el disipador de calor que se une a él.
