¿Cómo hacer un sistema de juego portátil (13 / 39 paso)

Paso 13: Agregar el conector de cartuchos

What you need:
72 perno 0,1" espacio conector de borde de tarjeta
Soldadura de hierro

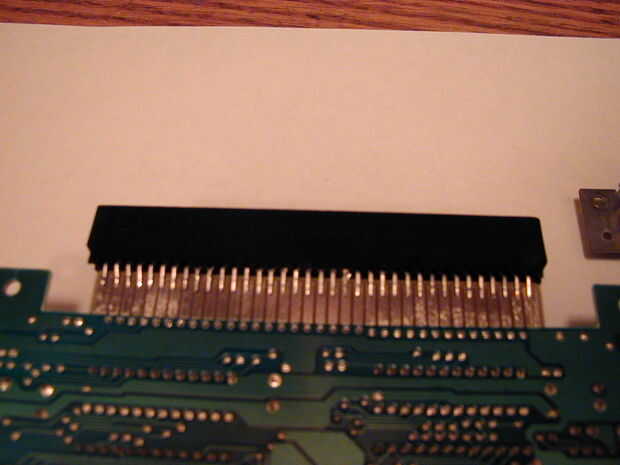

Si desea mantener el conector original del cartucho, lo puede hacer. Decidí usar uno nuevo, para hacer el deluente portátil. Necesita un conector que tiene 72 pins y 0,1" espaciado. Aquí es un conveniente conector y aquí es uno con el envío más barato.

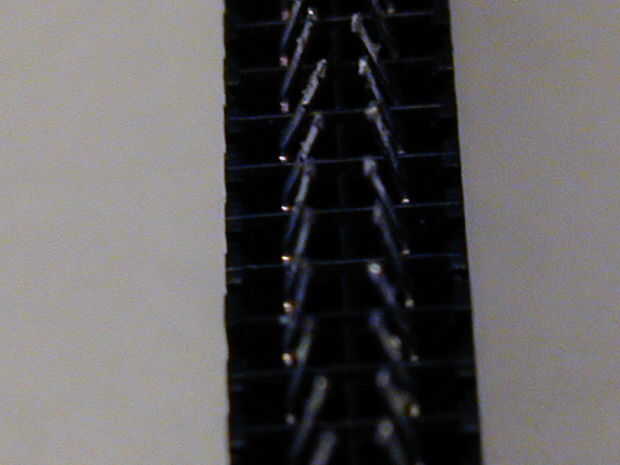

El conector y presione los pernos juntos para que sujete la Junta NES cuando se desliza en.

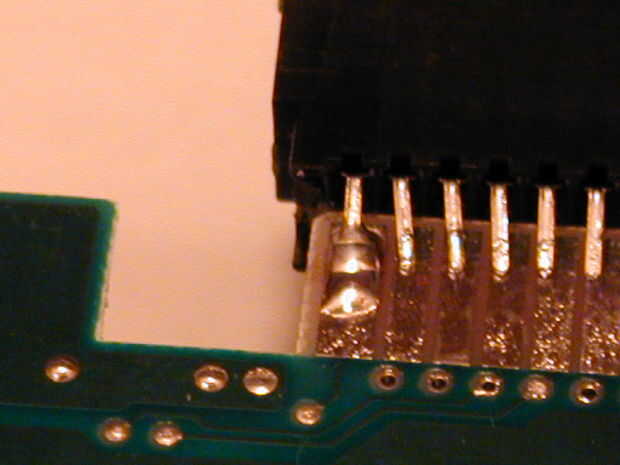

Simplemente, empezar a soldar. Esto no tarda mucho. Aplicar hierro. Añadir el estaño. Repetir.

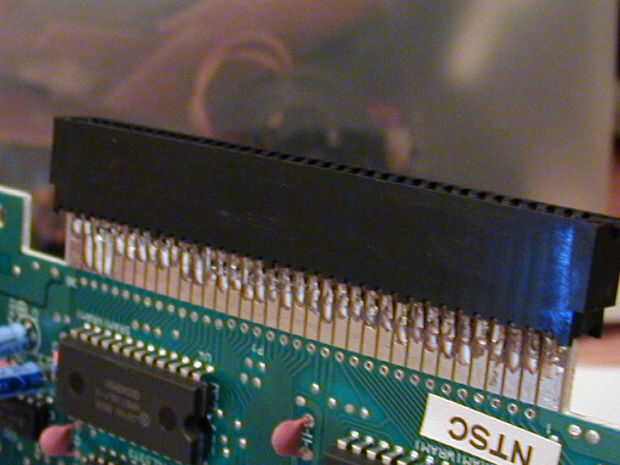

El conector soldado es muy fuerte y no necesita ningún apoyo.
