Paso 17: Construir el regulador de potencia
Soldadura de hierro
Pieza mediana de perfboard
Regulador 7805 (caja de RF)
Disipador de calor (puede utilizar uno de la caja de RF si quieres)
1, 000uf condensador
Condensadores de dos 0.1uf
1 - 10uf condensador
Diodo 1N4001
Antes de empezar, tienes que entender un regulador de lo que es y lo que hace. Un regulador de toma cualquier voltaje por encima de una cierta cantidad y cae a un voltaje especificado. Por ejemplo, el regulador 7805 que estamos utilizando tiene algo de 7.5-36 voltios y baja a 5v, que es lo que necesitamos para la NES. La energía adicional se desprende como calor, por lo que necesita algo que se llama un disipador térmico. Un disipador térmico se conecta al regulador y disipa el calor que viene de él. Sin un disipador de calor, el regulador se quema sí mismo. El área más superficial un disipador térmico tiene, mejor lleva calor lejos del regulador. Usted puede utilizar el de la caja de RF.
Nota: Un 7805 necesita menos 7.5v a ejecutar, por lo que debe asegurarse de que sus baterías son de menos mucho.

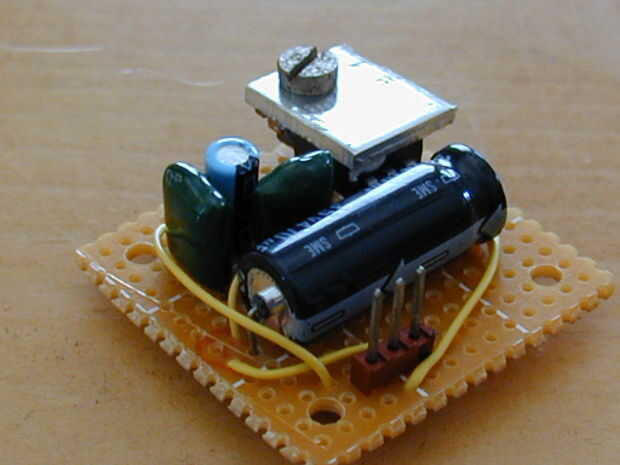

LA JUNTA DE SOLDADURA

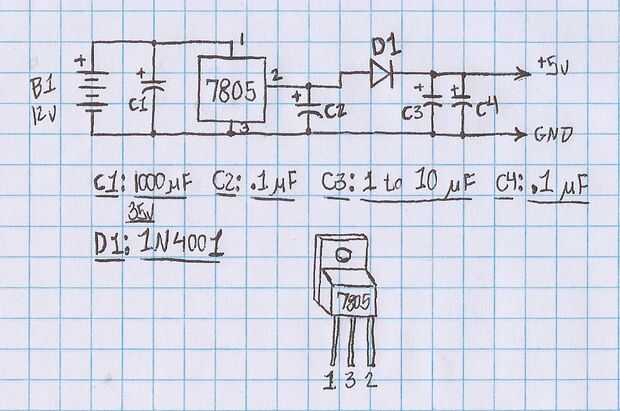

de todos modos, el esquema para el regulador está en el primer cuadro. Tiene un dibujo del regulador y sus pernos. El pin 1 es el voltaje en el pin 3 es tierra y pin 2 es 5 volts hacia fuera.
La razón de todos los condensadores es para suavizar cualquier ondas en el voltaje de las baterías. C1 puede ser cualquier cosa de 250uf a 1, 000uf y suaviza la tensión que viene directamente de la batería. Sólo usé lo tenía por ahí, que era una tapa de 250uf. C2, C3 y C4 suavizar la actual entrada del regulador.
Algunos condensadores probablemente pueden ser excluidos, como C1 (1, 000uF) y C4 (.1uF). También, C1 sería alrededor de 470uF así. Los valores no son tan críticos.
OPCIONAL
El diodo, D1, no es necesario. Es sólo soltar la tensión de 1v, porque encontré que el regulador realmente dio a 6v. NES estará bien funciona a 6v, pero quería estar seguro.

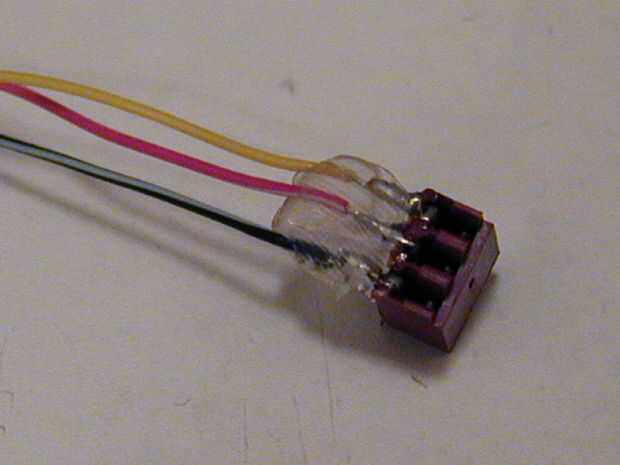

Utilicé un conector de 3 pines para mi tablero de regulador, porque quería que sea extraíble. No tienes que, sino facilitar las cosas.
Véase la nota sobre condensadores.

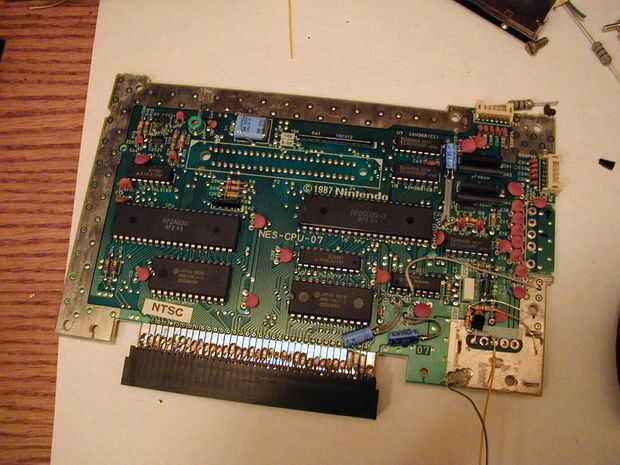

EL TABLERO DE PRUEBA
Finalmente, puede probar su NES! Soldar el pin de salida en el regulador (+ 5v hacia fuera) a 5v en el NES y conecte a tierra. Utilice un par de pinzas de cocodrilo para conectarlo a un televisor. Conecte en un cartucho (Asegúrese de que quede bien!), agregar la pila y pruébelo! Si no funciona, no te preocupes. Trate de cambiar los clipes de video y de la tierra. Si todavía no funciona, compruebe todas las conexiones. Asegurarse que no haya cortocircuitos en cualquier lugar. Es altamente improbable que frito tu NES. Una vez trabajando, póngala a un lado y salir de la pantalla que usted pidió.
