¿Cómo hacer un sistema de juego portátil (21 / 39 paso)

Paso 21: Conexión de energía y A / V cables y solución de problemas

Lo que necesitas:
Cortadores de alambre
Soldadura de hierro
Tubería del encogimiento del calor
Tubería del encogimiento del pistola de calor o alguna fuente de calor para calefacción
El cable IDE u otros adecuados

CABLEADO DE POTENCIA
Tome el conector que guardado y encontrar los dos hilos hacia la izquierda. Ésos son los cables de alimentación. El azul es positivo. Cortar el resto de los cables y soldar un cable rojo, uno azul y uno negro al blanco. Para probar la pantalla, simplemente conecte el cable rojo al extremo positivo de la fuente de alimentación y un negro al lado negativo de las baterías. Debe encender la luz de la pantalla. Si no, véase el último párrafo. Usted puede cambiar sus conexiones y un fusible.

FIJE EL REGULADOR DE
Si tuvieras que construir el regulador para la pantalla, no adjuntar poder todavía. El 8v alambre del regulador al cable rojo de la pantalla hacia fuera de la soldadura. Suelde el cable negro con el lugar de la tierra de sus baterías, que deben ser conectados igualmente a la tierra en el regulador. Toque el cable positivo de las baterías al V + en su regulador y deberá encenderse la pantalla. Si no, revise el último párrafo en este paso.

A / V EN EL NES

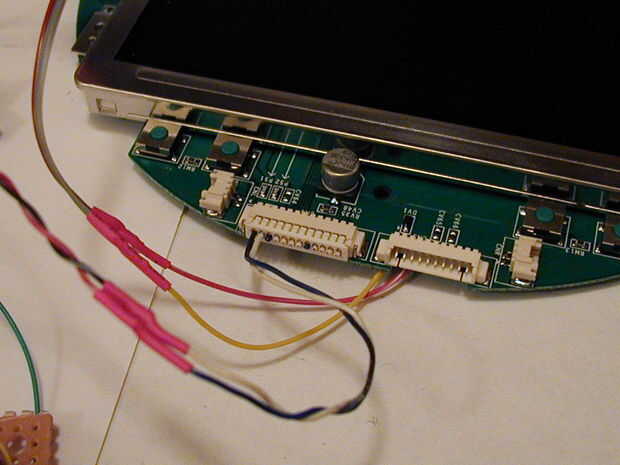

Una vez que la pantalla funciona bien, la soldadura de los cables de audio y video a los lugares apropiados en su tabla NES. El cable de audio sólo obtiene soldado directamente a la almohadilla en el tablero de la NES, pero el cable de video tiene que acoplarse al amplificador que hemos construido. Soldadura al cable del amplificador de salida de vídeo. Ver la imagen si usted necesita ayuda.

LISTA DE VERIFICACIÓN
Antes de encender todo, hacer primero un par de cheques.
¿Son tierra de la consola y tierra de la pantalla atado juntos? Deben ser, o no funcionará. La pantalla y la consola deben compartir una tierra común.
¿Tablero de regulador de NES trabaja? ¿Está conectado a la NES?
¿Es regulador de la pantalla trabajando, y está conectado a la pantalla?
¿Se invierten los cables de alimentación de la pantalla? Asegúrese de que no son.
¿Se sueldan los cables de audio y video a los lugares correctos?

Una vez que estés seguro de estas cosas, seguir adelante y poner en un cartucho (Asegúrese de que quede bien! Si usted utiliza el conector lo hice, la etiqueta debe quedar hacia arriba, y así debe electrónica de NES.) y conectar los cables de energía de sus baterías. La pantalla debe encender, y así debe el NES. Usted debe obtener una imagen más bonita en la pantalla. Si todo no funciona, revise la lista de solución de problemas a continuación.

SOLUCIÓN DE PROBLEMAS
Solución de problemas: Si no te funciona
¿Funciona el video amplificador? Puede haber frito el transistor mientras se suelda a él.
¿Invertir las conexiones de alimentación de la pantalla? Usted puede freír un fusible.
¿La pantalla y la consola comparten un terreno común?
¿Se cargan las baterías?
¿Pueden manejar sus baterías el amperaje? Nada mejor que la AAA debería funcionar.
¿Son los alambres tocando no debería?
Si está utilizando iones de Li con un circuito de protección, y hubo un corto, desconecte el Li-iones de la circuito de protección, luego ellos volver a enchufar. Si hay un corto, entonces el circuito de protección desconecta las baterías.

Revise todo y encontrar el problema. Si todavía no funciona, usted puede haber frito algo.
Primero Verifique que los reguladores. Ponen hacia fuera la tensión que necesitan? Si son, pero el voltaje cae a casi cero cuando se agrega una carga, intente reemplazar el 7805.
¿La pantalla encenderá cuando se agrega energía? Si no, véase el último párrafo.
Si la pantalla se enciende, pero no hay imagen, intente utilizar una entrada de vídeo diferentes. Si funciona entonces, intenta construir un amplificador de video nuevo para la NES. Si la pantalla no funciona después de probar una entrada diferente, consulte el párrafo siguiente.
Si el nuevo amplificador de video no funciona, el NES está muerto. Obtener una nueva y tener más cuidado con él.

SI LA PANTALLA NO SE ENCIENDE
Qué hacer si la pantalla no funciona:
Hay un fusible en la pantalla de PS1. Si invierte el poder a la pantalla, luego se fundirá el fusible y la pantalla parece estar muerto. No hay que preocuparse - si saltas este fusible, la pantalla debería funcionar otra vez. En la parte frontal de la pantalla, abajo de los conectores, hay un pequeño objeto rectangular que tiene la palabra que PS1 impreso al lado. Poner el soldador en un extremo de la misma y el tipo de "tire" de sus topes con el soldador, para que se quite el fusible y hay dos almohadillas de soldadura pequeño. Añadir una gota de soldadura adecuada, para que la soldadura de las dos pastillas son puente. Viola! La pantalla ahora debería funcionar. Si no, es probablemente muerto. Lo siento. :(
