Paso 22: LED Modding la pantalla

POR QUÉ DEBE HACER EL MOD DE LED
Modding de LED la pantalla es cuando cambie la original iluminación con LEDs. ¿Por qué querría hacer esto? La pantalla de PSone dibuja sobre 950mA. Si usted llevó mod, sólo dibuja 450mA! Es una gran diferencia! En algunos casos, esto puede añadir añadir horas de recreo a tu portátil.
En mi portátil, el consumo de corriente es de 1150mA con una pantalla LED de modded. Me llevo 3 horas de juego con mi batería de 3500mAh. Si no mod pantalla de mi portátil entero llamar 1650mA. Dividir en mAh de la batería, se Obtén 2,1 horas. Por modding mi pantalla, gané una hora de duración!
Qué es la captura?", pregunte. Bueno, es una pequeña. Las esquinas son puntos brillantes, pero eso es todo. Es apenas notable cuando están jugando. Si usa 8 LEDs puede simular la luz de fondo original en términos de brillo. Si solo usas 3, como yo lo hice, la pantalla no es absolutamente tan brillante como la luz original, pero todavía parece muy aceptable. Creo que la mejor opción es utilizar 6 LEDs, porque es aproximadamente el 95% del brillo original, y no es tanto trabajo como 8.

Suficiente charla, aquí está el procedimiento:

SACAR DE LA PANTALLA

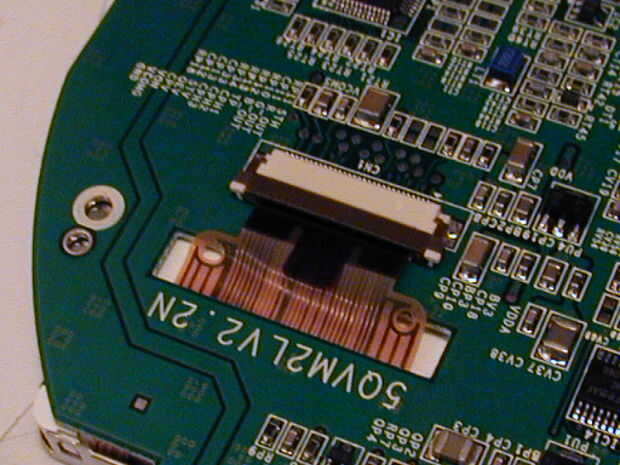

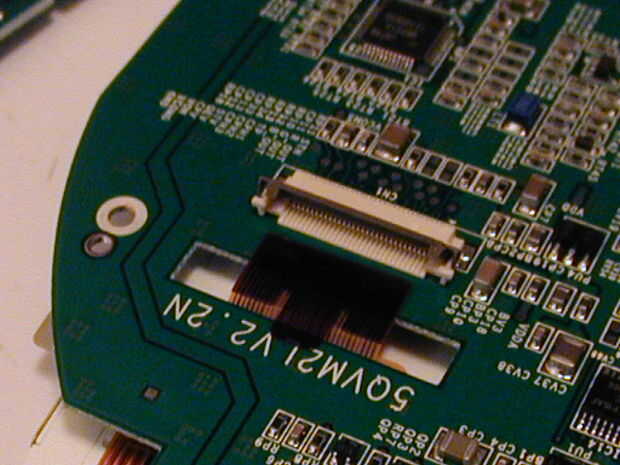

Voltear la pantalla a la parte trasera. Encontrar el conector de la cinta de la pantalla en la parte inferior izquierda.

Con la cabeza plana Destornillador, cuidadosamente surge de ambos lados del conector.

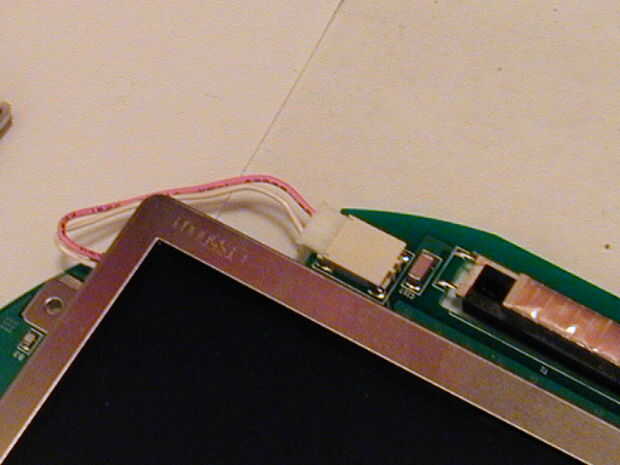

Volver a voltear la pantalla y encontrar el enchufe en la esquina superior izquierda con los cables blancos y rosados que sale de él. Este es el conector CCFL (tubo de luz). Desconéctelo para liberar la pantalla.

Cuidadosamente levante la sección de toda la pantalla de la placa base. Cuidado con la pestaña en el conector de la cinta de la pantalla.

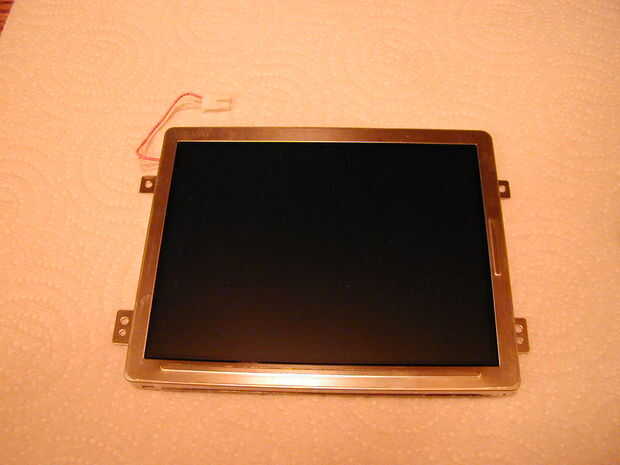

Cuadro 4 muestra la pantalla completa, removidos de la tarjeta principal.

SACAR LA PANTALLA LCD

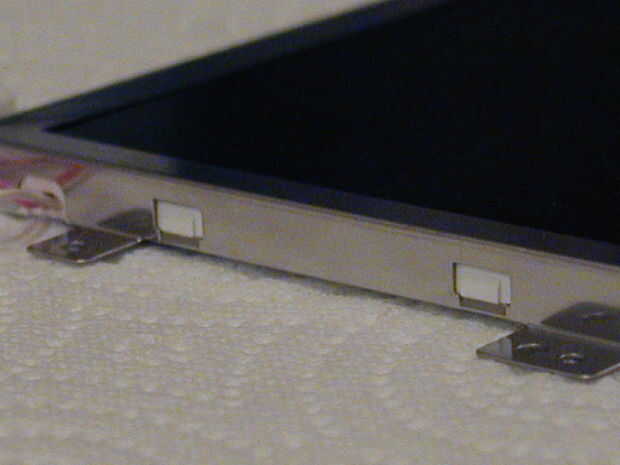

Ahora tenemos que sacar la envolvente metálica. Encontrar los agujeros rectangulares en el metal con el plástico blanco que muestra a través de. Uso la cabeza plana Destornillador para apalancar esta parte, así que el metal no se sostiene en por las lengüetas de plástico. Hay fichas por todos lados, así que asegúrese de que llegar a todos.

Una vez que ha liberado la envolvente metálica, levante cuidadosamente lejos del resto. Deje a un lado por ahora.

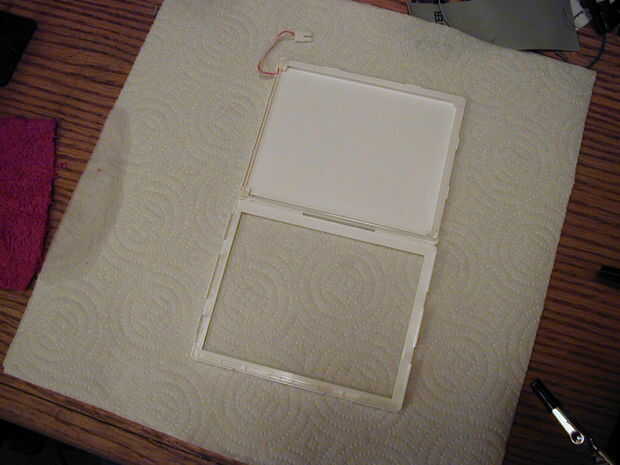

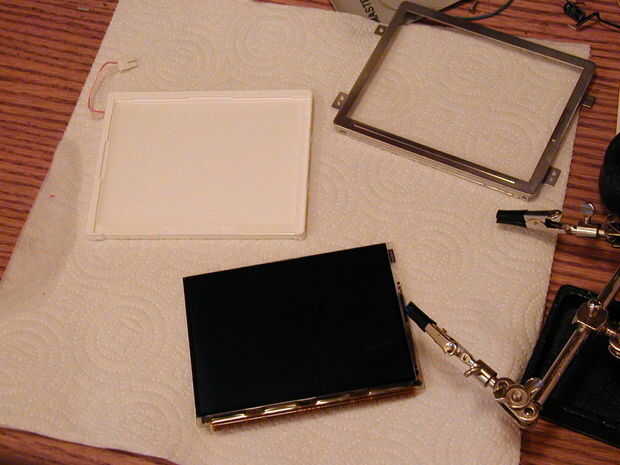

Ahora tienes la pantalla en tres piezas. El marco del metal, la caja de luz, que vamos a trabajar en un momento aquí - y la pantalla LCD. Encontrar un paño suave y envolver la pantalla LCD en el mismo y ponga en un lugar muy seguro. No quieres que nadie toca. Asegúrese de que manejar la pantalla LCD sólo por los lados. Si quieres hacer el mod antirreflejo, cabeza a paso 22 antes de poner la pantalla de volver juntos más adelante.

DESARMAR LA CAJA DE LUZ
Lo de caja blanca con el conector que sale de él es la "caja de luz". Esta caja de luz tiene 5 cosas dentro: dos piezas de plástico difusor, una pieza de vidrio difusor, un tubo fino "" en forma de U y un pedazo de papel brillante. Asegúrese de que usted no toque el vidrio o el plástico; no quiero huellas en ellos.

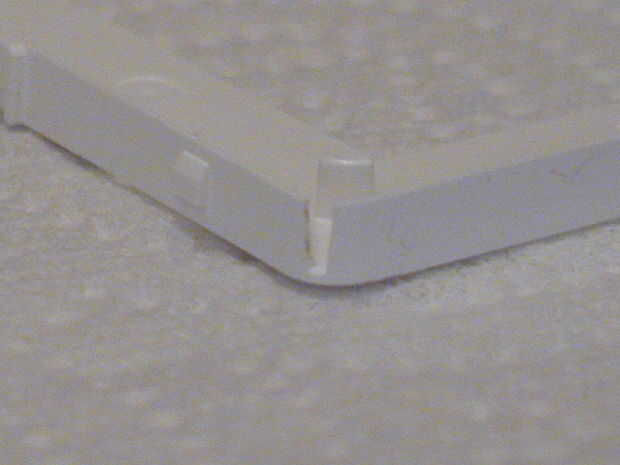

Encontrar las fichas en esta caja de luz y les levante de la misma manera que hiciste con la pieza de metal. Es mucho más fácil aquí, porque es plástico en lugar de metal.

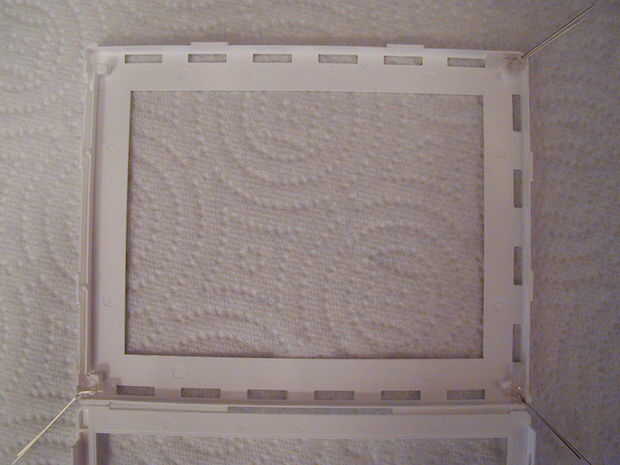

Abrir la caja de luz. Tiene una pegatina en la parte inferior, por lo que es abatible. Retire con cuidado la pieza de vidrio y las dos piezas de plástico. Asegúrese de mantenerlos en el derecho de orientación, lo que significa, no flip boca abajo! Hará que la pantalla del regulador, y si le da la vuelta el cristal, que tendrás un montón de puntos blancos la pantalla de imagen cuando termines. (Esto aprendido la manera dura). Al recoger el vidrio y el plástico, sólo toque los bordes. El vidrio y el plástico en un paño al igual que la pantalla y ponerlos en lugar seguro. Ahora toma la pieza brillante de papel y ponerlo con los otros elementos de la pantalla.

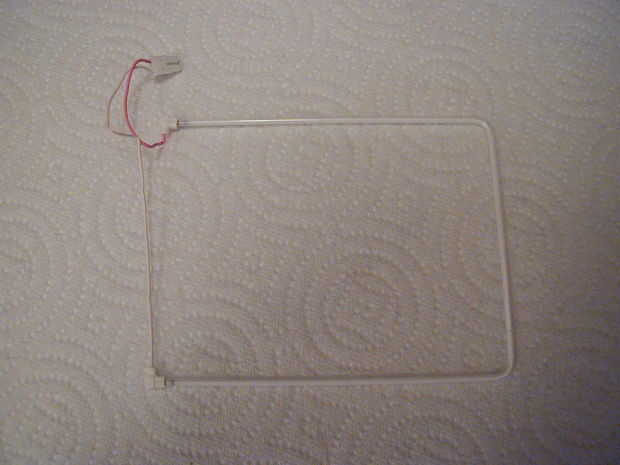

SACAR EL ORIGINAL CLARO
Retire con cuidado el CCFL de la plástica. Tenga cuidado de no romperla, porque tiene mercurio, que puede matar si se respira. Mantenga el tubo, en caso de que no desea hacer el mod de LED.

INSTALACIÓN DE LOS LEDS

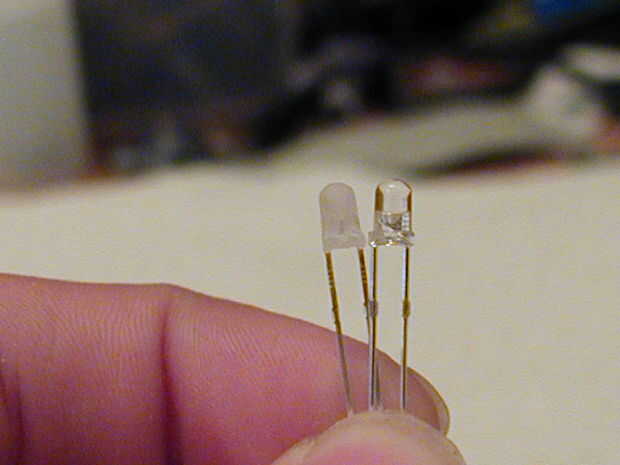

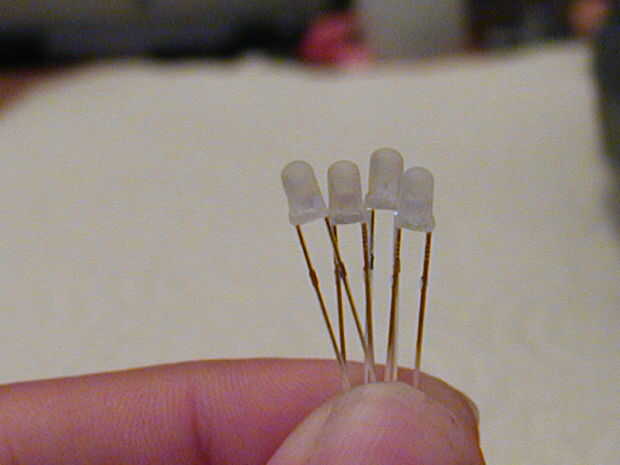

Ahora podemos iniciar el procedimiento. Tomar 3 LEDs (o sin embargo muchos va a utilizar) y los difunde. ¿Utiliza 3 m m LED, correcto? Cualquier otro tamaño no cabe en la caja de luz. Confía en mí, que he probado. Usted puede conseguir los LEDs de eBay, como hice yo. Tengo 100 de ellos para solamente $15 enviados. Muy barato! Compra de solo 5 mm LED de Radioshack costos $5! Y el brillo es solamente cerca de 3, 000mcd! Mi LED 14, 000mcd y tiene a cien! Mejor comprar a granel. ;)

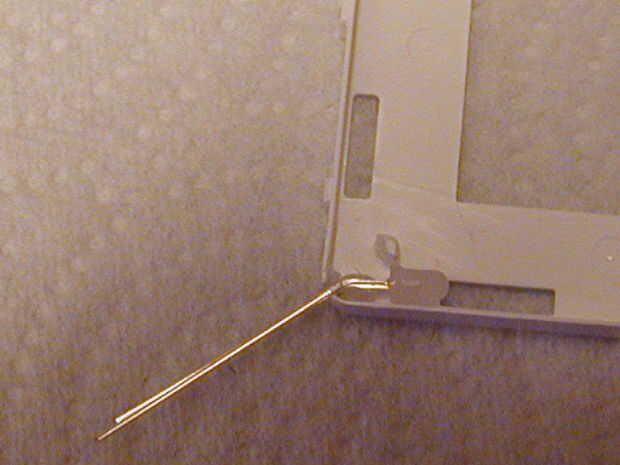

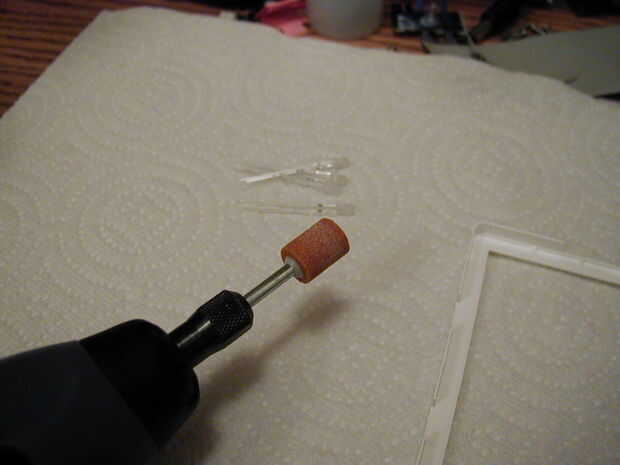

De todos modos, de nuevo en el tema. Después de que difundió sus LEDs, corte un pedazo muy pequeño de la esquina de la caja ligera de plástico. Sólo necesita ser lo suficientemente grande para plomos de los LED ir a través.

Poner el LED frente a los conductores pasar por la ranura. Utilizar una muy pequeña cantidad de pegamento caliente para mantenerla en. Si pones demasiado, cosas no funcionarán más adelante a la derecha. Ver cuadro 14 para ver la orientación que mi LED en.

Después de hacer todos los tres LEDs, es tiempo de volver a poner la caja de luz juntos. Poner el pedazo de papel brillante en primera. Usted necesitará cortarlo un poco para permitir el ajuste de LEDs. Poner el cristal en siguiente, luego las dos piezas de plástico. Asegúrese de que las lengüetas en el lado izquierdo del plástico se corresponden con las clavijas en el plástico. Volver a plegar la pieza superior y vuelva a todas las pestañas. Si no quiere ir fácilmente, abra copia de seguridad y asegúrese de no utilizar demasiado pegamento caliente.

VOLVER A LA PANTALLA
Con la caja de luz cerrada, he probado el LED con la pantalla colocada en la parte superior. Se ve bien para mí! Volver a colocar el anillo de metal y encaje en la caja de luz. Tenga mucho cuidado al hacer esto, si usted la viruta una esquina del vidrio de la pantalla, que ya no funciona.

La pantalla ahora debe ser completa. Lo que queda por hacer es soldar entre sí los diodos y conectar un resistor.

LOS LEDS DE LA SOLDADURA
Usted quiere soldar los LEDs en paralelo. Algunas piezas de cable de cinta y soldar entre sí los tres positivos de LEDs juntos, luego soldar entre sí los tres negativos. Soldar el extremo del cable negativo al suelo lugar justo a la izquierda de la pantalla.

Tomar su resistencia y clip los cables muy cortos, a pocos milímetros de largo cada una. Originalmente usé una resistencia de 10 ohm, pero que resultó para ser demasiado pequeño de un valor, porque tenia 2 LEDs quema de ella. Es mejor usar 20 ohmios para estos LEDs.

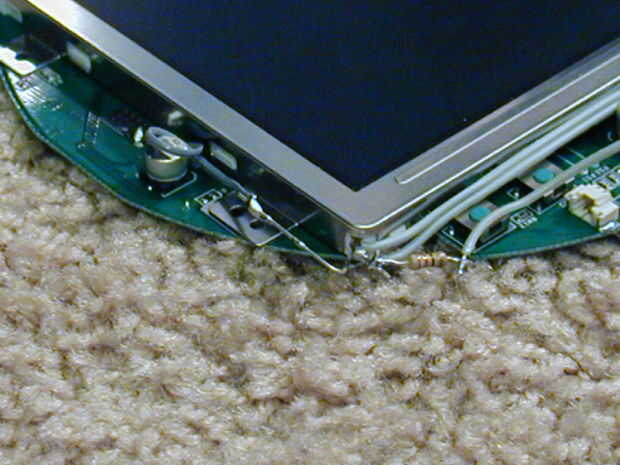

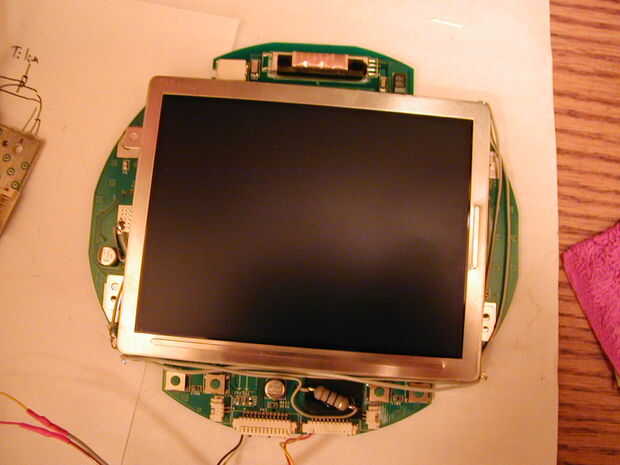

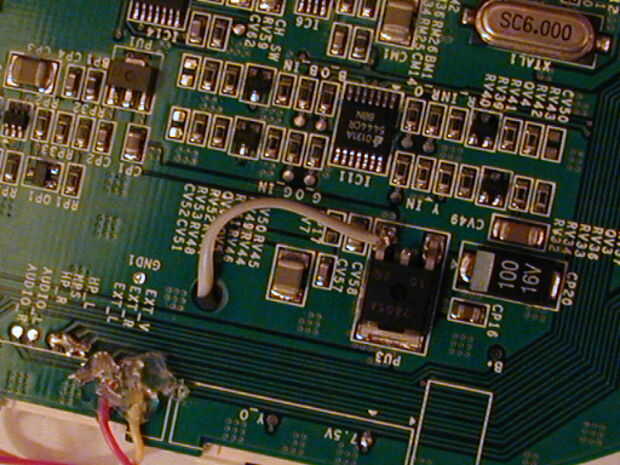

Soldar un extremo de la resistencia al cable positivo de los LEDs. Soldar un cable al otro extremo. Poner el cable a través del agujero en la derecha de la placa debajo de la pantalla. Al lado de ese agujero es un componente negro y bloque. Se trata de un mini-7805. Suelde el cable de 5v hacia fuera, que es el pin de la izquierda.

Colocar un trozo de cinta aislante en la parte frontal del tablero, justo debajo de la pantalla.

Pegamento caliente su resistencia a ese pedazo de cinta.

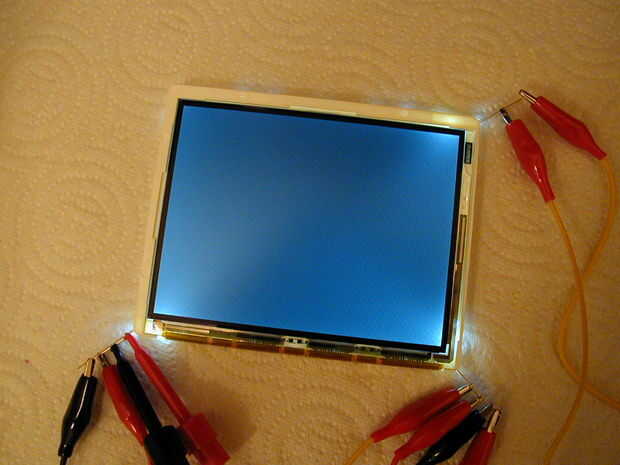

PRUEBA LA LUZ DE FONDO
El cableado está hecho! Enchufe su conector en la parte inferior de la Junta, asegurándose de que va todo el camino en el la pantalla. Presione el conector hacia abajo para asegurarlo el cable y gancho de poder! Si los LEDs encienden, genial! Si no es así, compruebe el cableado. El contraluz del LED está funcionando, una vez en la NES. Una imagen debe aparecer en la pantalla! ¡ Buen trabajo! Ahora tienes la consola, batería y sección de pantalla de tu portátil hecho! Usted notará que la pantalla es un poco dimmer con 3 LEDs, una pequeña consecuencia de hacer el LED mod. Ver el siguiente paso para una solución, donde puede hacer el mod de"brillo". Vea el paso después de para obtener instrucciones sobre cómo quitar la capa antibrillo en la pantalla, que elimina los arañazos, hace que la pantalla más brillante y hace que los colores lucen mejor.
