Paso 36: Instalación de los componentes - Panel posterior
Pieza plástica de nuevo
Taladro y brocas
Pegamento caliente
Tuercas y tornillos largos
Archivo
Después de todo este trabajo duro, ahora te toca terminarlo todo! Usted debe ser rebosante de emoción! Probablemente incluso no necesita estas instrucciones. Si no, bueno para usted! Van a terminar tu portátil! Si usted necesita estas instrucciones, leyendo.
El pegamento caliente es tu amigo. Pero en un caso transparente, no va a utilizar demasiado. Sólo use lo que usted necesita. Tener en cuenta.
TODO PEGADO ABAJO

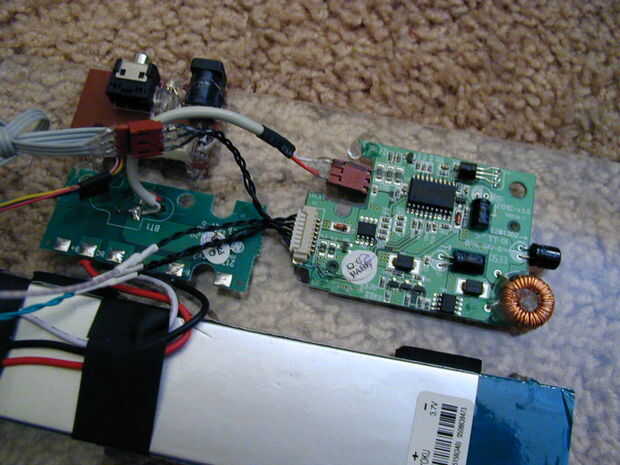

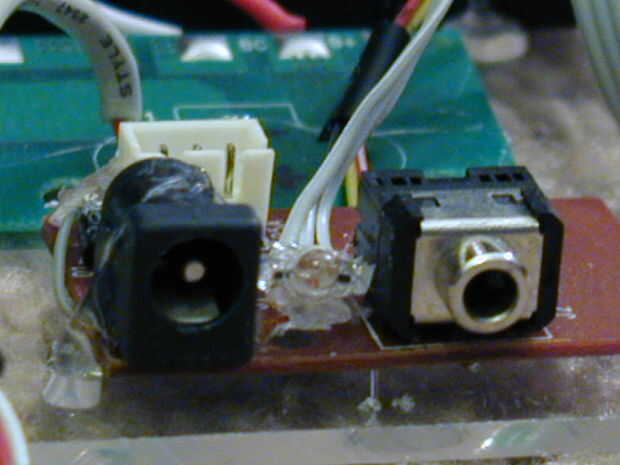

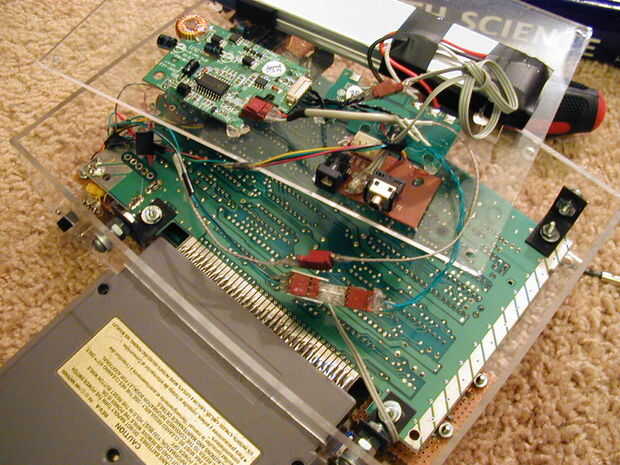

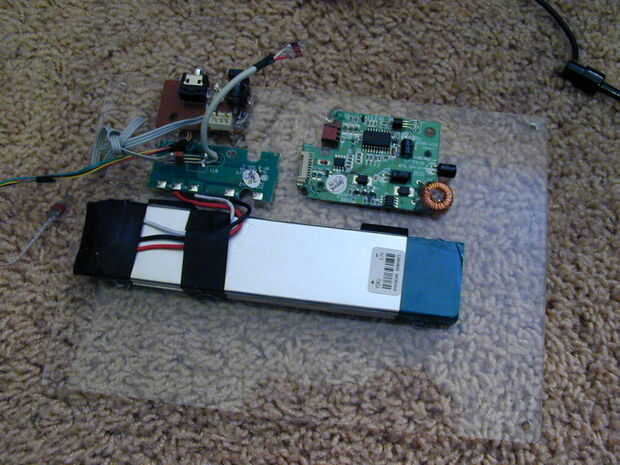

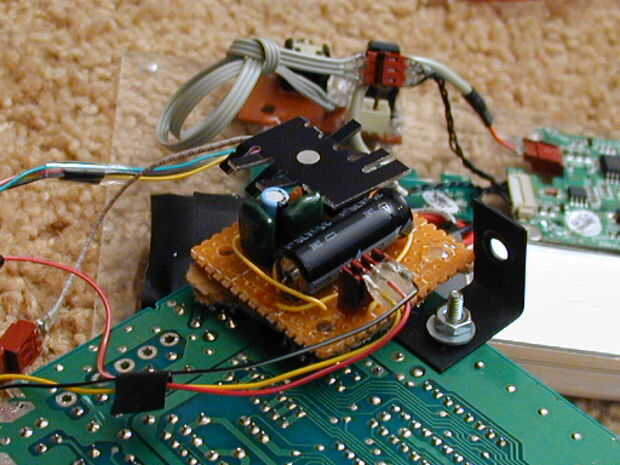

Sencillamente, en este paso pegue todo lo demás (carga de las baterías, circuito, A / Junta de V) a la pieza de fondo del caso. Pegar las baterías en el centro, porque son las más pesadas. Desea que su portátil esté equilibrada. Usé seis pequeñas gotas de pegamento caliente para mantener la batería. Pegué el cuadro de protección corta de batería hacia abajo y el circuito de protección de carga. Pegué el A / V en la parte inferior, justo en el borde del tablero. Ver el cuadro para la instalación de encolado y ver 2 para un primer plano con todos los cables. También necesitará pegamento abajo regulador de NES. Me pareció que el lugar más conveniente para ponerlo en la esquina de la Junta NES. Primero pegué abajo un pedazo de cartón, a continuación, la Junta Directiva. Revisa el cuadro 3.

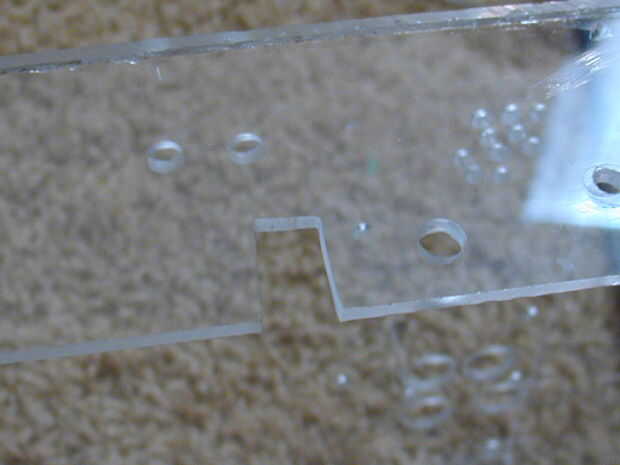

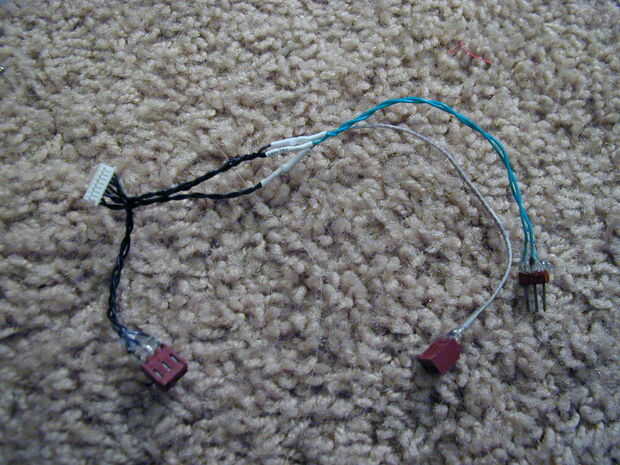

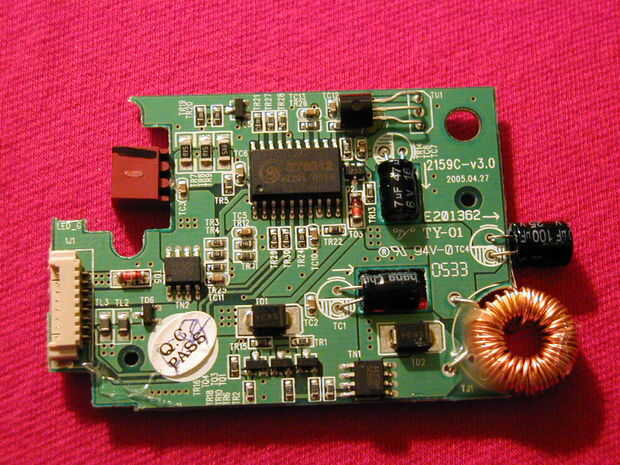

En cuadro tres se puede ver un primer plano de la Junta de protección de batería. Sacó el viejo conector de la batería y lo reemplazó con mi propia. Foto cuatro es el cable para ello.
LA CARGA Y A / V PUERTOS
Cuadro 6 muestra el A / V out y puertos de carga. Entre ellos está el indicador de carga. Cuando la batería no está cargada, la luz es de color amarilla. Cuando se realiza la batería, el LED se vuelve verde. Algunos de ustedes pueden reconocer este LED desde el paso 2 de mis partes de PCB recuperación Instructable. Vale la pena mantener esta materia, hombre!
HACER LOS AGUJEROS PARA LOS CONECTORES

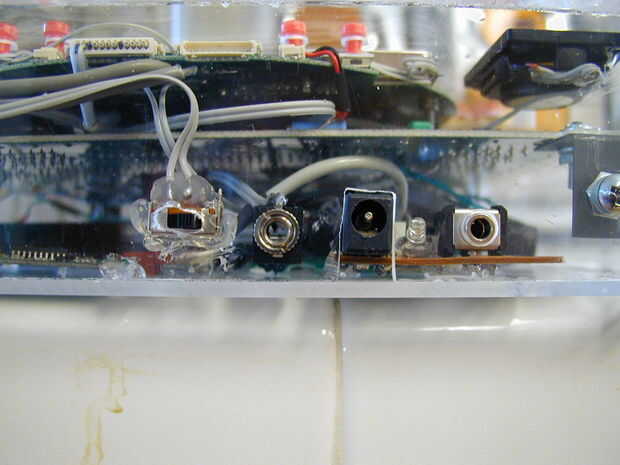

Todo pegado en su lugar, usted necesita hacer los agujeros para el A / V y la carga de los puertos. Necesita fijar el panel trasero sobre el caso y ver dónde están los puertos. Utilizando un archivo (o la Dremel), corte un agujero cuadrado lo suficientemente grande para el puerto de carga. Entonces debes hacer un agujero para el A / V puerto de salida. Es un poco difícil hacerlo con precisión, pero lo mejor que puede. Echa un vistazo a fotos siete y ocho.
AGUJEROS PARA LOS TORNILLOS
Ahora, voltea tu caso y taladre orificios en las esquinas, lo suficientemente grandes para sus tornillos largos. Desea que los agujeros que tanto en las esquinas como sea posible. Transferir su caso nuevo (por lo que es boca abajo) y ponga la parte trasera. Marcar puntos para los tornillos en la parte posterior. Sacar el panel y taladrar los agujeros.
INSTALE LOS TORNILLOS DE

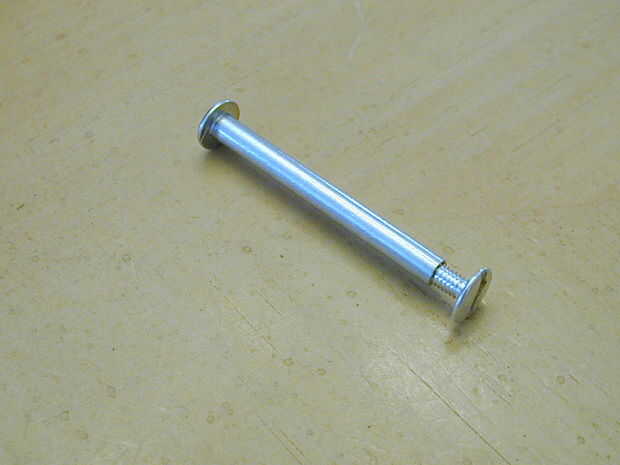

Tomar sus tornillos y ponerlos a través de los orificios en la parte superior y la parte inferior. Atornillar las tuercas, agradables y apretadas. Los tornillos no eran realmente los tornillos, pero como un hueco, rosca tubo. Es difícil describir en palabras. Compruebe la última imagen para ver lo que estoy hablando. Estos sólo pasó a ser lo suficientemente largo como para mi caso.
Esto es él. El momento de la verdad. Pop en un cartucho y mueva el interruptor de alimentación. Tome el sol en el brillo de la pantalla. Han hecho luz. Y ver que es realmente bueno.
