Paso 2: Conectar al Arduino

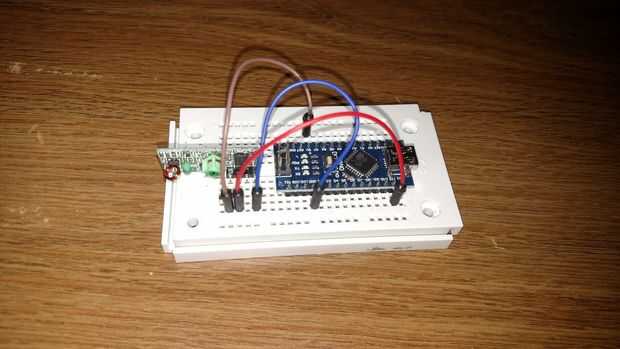

Lado receptor
Lo primero que vamos a hacer es conectar uno de los Arduinos con el módulo de receptor, que es el módulo más de la pareja. Hay solamente un pin de datos del receptor y se conecta al pin digital 11 de Arduino. El receptor también recibe energía de 5V y conectada a tierra.

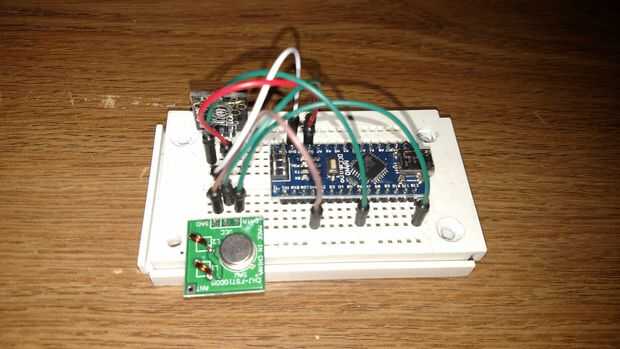

Transmisor y el lado del interruptor Reed
Otra Arduino se conectarse al transmisor, el módulo más pequeño de la pareja y el interruptor de láminas. El pin de datos del transmisor se conecta al pin digital 12 de Arduino. El poder y la tierra también necesidad de conectarse a + 5V y tierra respectivamente. El módulo de interruptor reed tiene tres pernos. En mi particular módulo hay un pin de etiquetado ', este es el pin de señal que se conecta al pin digital 6 en el Arduino. Puede conectarlo a cualquier otro pin digital que le gustaría. El pin central del módulo de interruptor reed se conecta a tierra, y el último pin se conecta a tierra. Esta conexión hace el pin de la señal baja cuando no hay ningún imán actual y alta cuando se introduce un imán.
