Cómo hacer un Snorricam (3 / 6 paso)

Paso 3: Construyendo el hombro

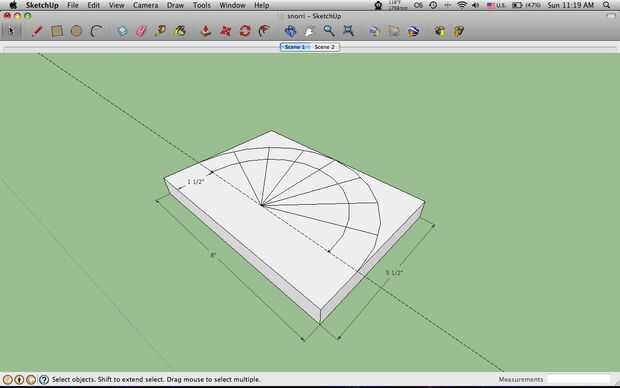

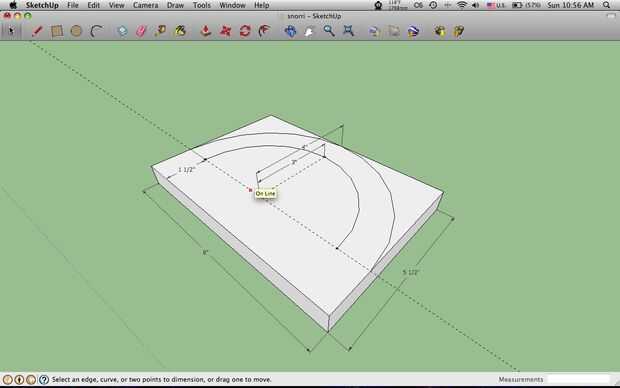

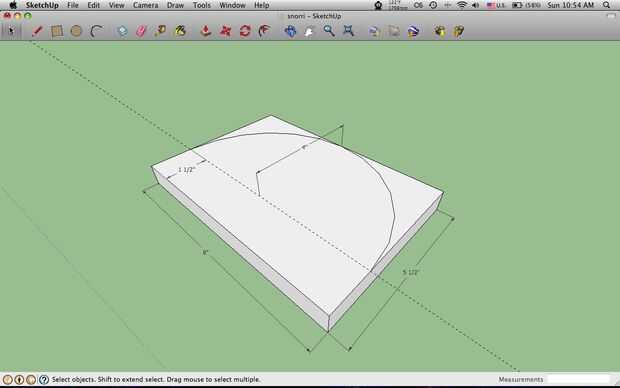

Escriba una línea de 1.5" en una pieza de 3/4 capas. La brújula y un semicírculo de radio 4" a partir de la línea (cuadro 2). Dibuja un semicírculo de radio de 3"(Foto 3). A continuación, dibuje líneas saliendo del centro del semicírculo. Tuve mis líneas ser 22,5 grados, lo que significa hay líneas a 90 grados, 45 grados en ambas direcciones, líneas entre aquellos y líneas 22,5 grados más allá de 45 (foto 4). Decidí no poner líneas en 0 y 180 grados.

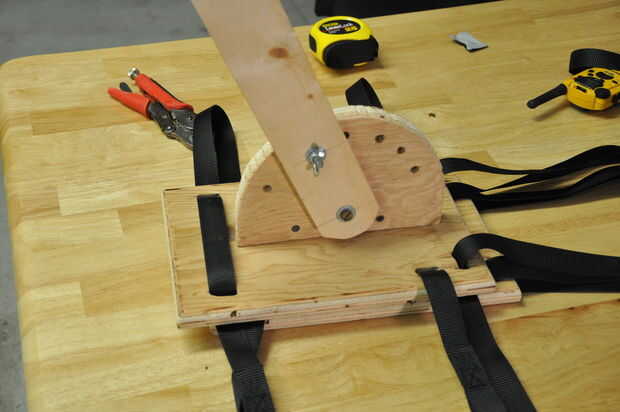

Esta siguiente parte que hice un poco a la inversa. Construye primero el brazo más bajo, entonces usa el agujero que perforar los agujeros en el hombro, asegurándose los orificios se alinean perfectamente. Si usted siente confianza en su precisión de perforación, Continuar leyendo. Si quieres ir por el camino hice, perfore el orificio central y vaya al siguiente paso, volver a este paso hasta el final del hombro.

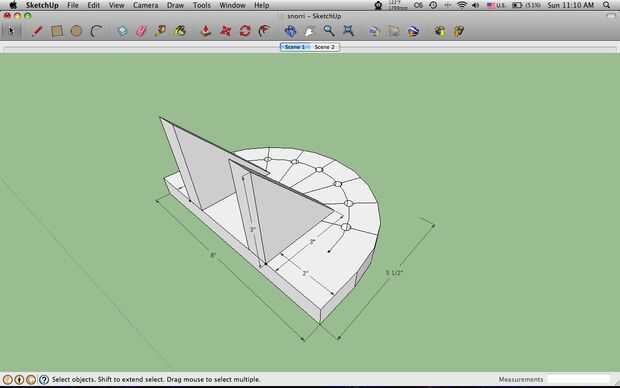

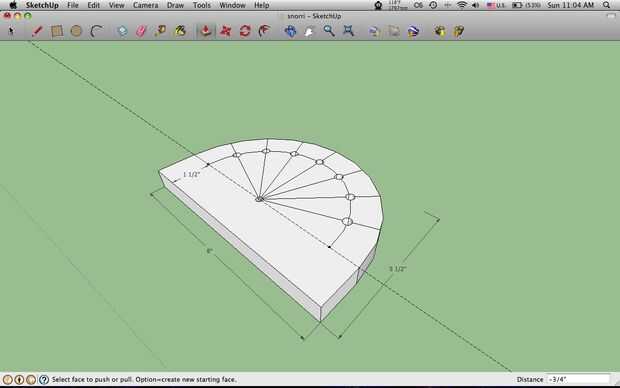

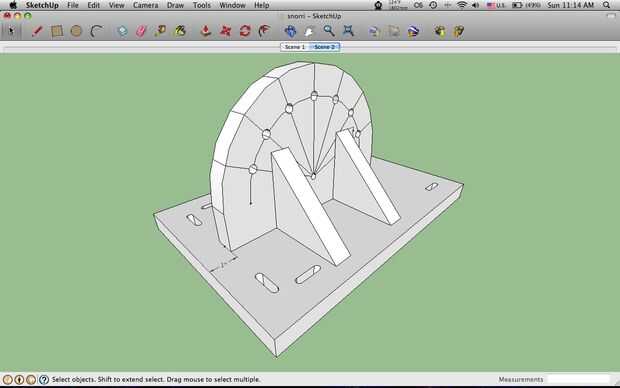

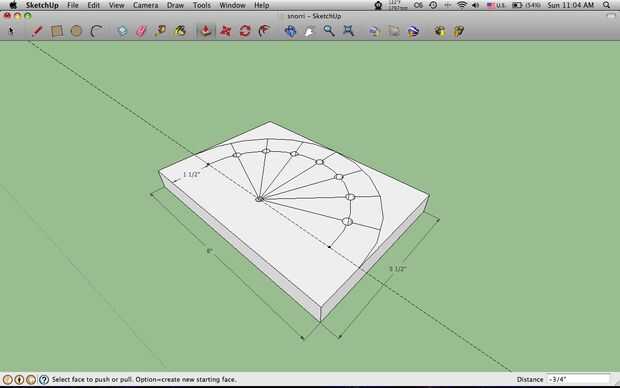

Perfore agujeros en las intersecciones de los rayos y el radio 3", así como el centro (Foto 5). Utilizar cualquier tamaño de bits quieren montar el hardware que está utilizando. Usé 5/16" para los orificios radiales y 1/4" para el centro. Ahora corte a lo largo de la línea 4" radio y corte hacia afuera del tablero (foto 6). A continuación, cortar 2 triángulos de la derecha de 3/4 capas. Los lados cortos deben ser 3" de largo. les Atornille la pieza que usted sólo recortar 2" desde cada extremo de la misma (cuadro 7). A continuación, atornille los triángulos y el pedazo del hombro en la placa del pecho 1 pulgada desde la parte superior con el pedazo de hombro centrado en (cuadro 8).
