Cómo hacer un Snorricam (4 / 6 paso)

Paso 4: Construir el brazo y el codo

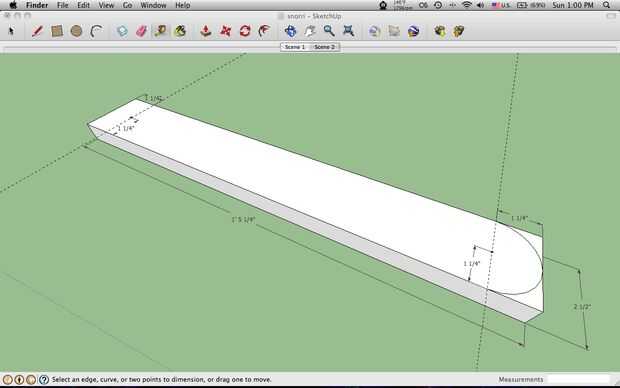

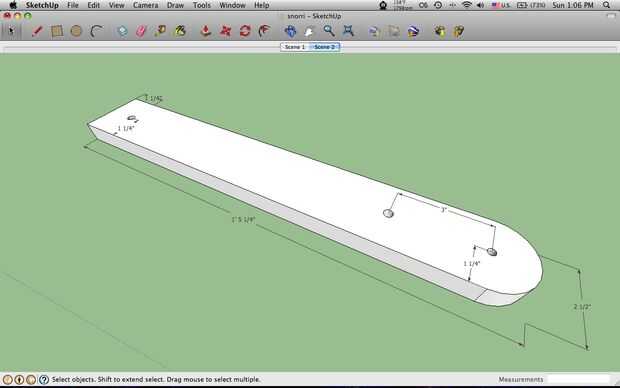

Para construir el brazo inferior, empezar con una de 1 "x 3" que es 17 1/4 "largo. Marca 1 1/4" pulgadas hacia abajo los extremos y hacen un radio del semicírculo 1 1/4" en un extremo de la pieza (Foto 2). En el centro de ese semicírculo, taladre un agujero del mismo tamaño como el centro de la pieza de hombro que hiciste en el paso anterior. 3 pulgadas más abajo del tablero (en 4 1/4"), marca un punto central en el tablero. Perfore un agujero del tamaño de los orificios en la pieza del hombro. Ahora cortar el semicírculo del final de la Junta (Foto 3). Si usted omite taladrar los orificios en el ultimo paso, ahora es el momento de poner un tornillo por el agujero central y utilizar el brazo inferior como guía para perforar los agujeros en el hombro. Perfore otro agujero (del mismo tamaño que el centro del hombro) centrado en la línea de 1 1/4" en el otro extremo del brazo.

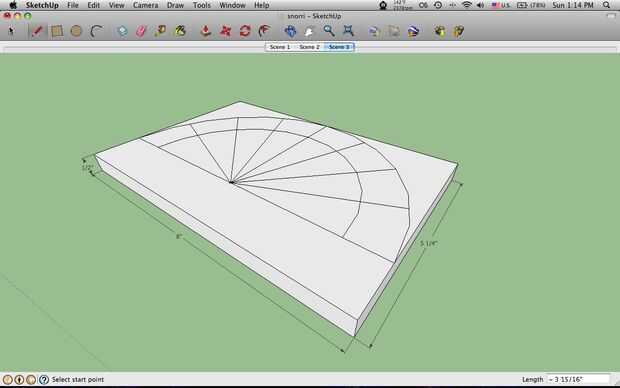

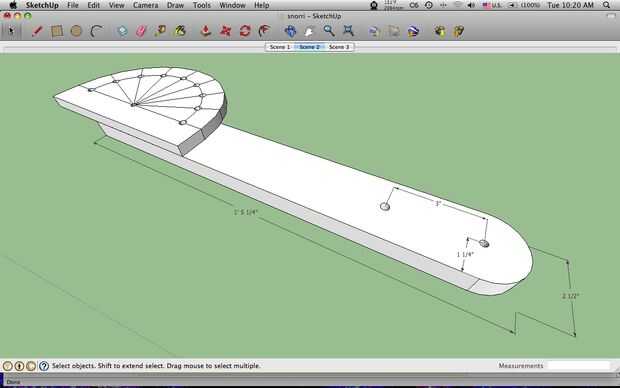

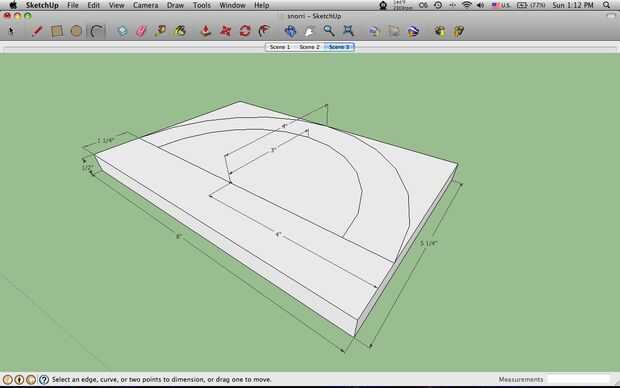

Para construir el codo, comience con una pieza de 1/2" madera contrachapada que es 8" por 5 1/2". Dibujar una línea 1 1/4" desde el lado de 8" y hacer 2 semicírculos que sale desde el centro de la línea. Los radios deben ser de 4" y 3" (cuadro 4). Hacer marcas cada 22,5 grados (apenas como el pedazo del hombro) (cuadro 5). Si desea utilizar el brazo como una guía para la perforación de los agujeros, perforar el agujero central y saltarse el próximo paso ahora. Si no, seguir adelante y taladrar los agujeros sobre la intersección de las líneas y el radio 3"(cuadro 6). Corte a lo largo de la línea semicircular de 4" y alinee el orificio en el centro con el orificio en el extremo del brazo más bajo (cuadro 7). Use un tornillo para mantener el orificio central alineado y use tornillos para unir las 2 piezas. Asegúrese de que sus tornillos estén al ras con la pieza semicircular.
